Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Garantie: | 1 jaar | Toepassing: | SMT-productielijn,voor SMT-machine |
---|---|---|---|
Vermogen: | 100% origineel, gloednieuw | Naam van het product: | FPCB-stensilprinter |
Gebruik: | De Assemblage van de kringsraad, SMT die Machine, leiden opzetten | Toepassen van lengte: | Om het even welke lengte van strooklicht |
Lokale service: | India, Egypte, Vietnam | Rubberschuiversnelheid: | 6~300mm/sec |
Hoog licht: | LED strip maken stensel printer,Strip maken soldeer Paster Stencil Printer,Automatische lijnsoldeerprinter |

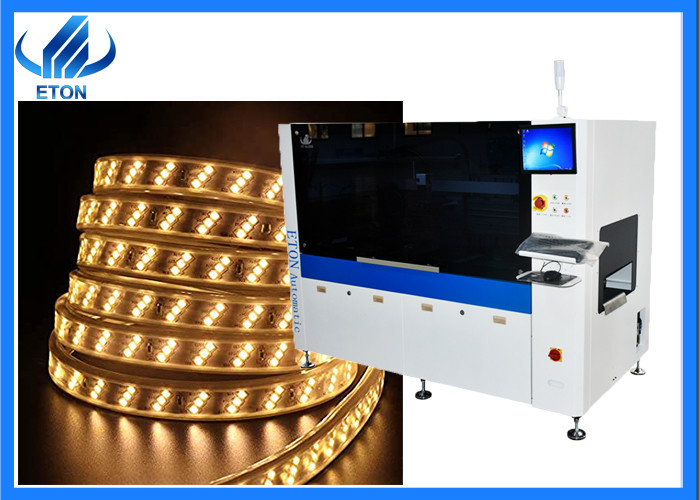

Automatische printer voor het maken van LED-strips
Configuratie van de machine
● Programmabele ophangprinterkop
*Twee sets stappenmotor,de druk van de voorste en achterste schraper kan afzonderlijk worden ingesteld om de inconsistentie van de voorste en achterste afdruk te waarborgen die wordt veroorzaakt door vermoeidheidsdeformatie van het schrapermateriaal;
*Effectief beheersen van de slag, verbeteren van de druk efficiëntie, en voorkomen dat het lek van soldeerpasta;
● Standaard roestvrijstalen schraper, uniek ontwerp, verbetert de levensduur van het lemmet;
● Systemen om het gezichtsvermogen naar beneden uit te richten;
● CNC-geleidingsrails;
● industriële computer, Windows XP-interface besturingssysteem;
● Ingebouwd software-diagnosesysteem;
● SMEMA-interface.
Technische parameter
Schermframes | Min Grootte | 850 mm |
Maximale grootte | 550 mm | |
Dikte | 25 tot 45 mm | |
FPCB Min Grootte | 50 mm | |
FPCB maximale grootte | 260 mm | |
FPCB-dikte | 0.5~5 mm | |
FPCB Warpage | Max. FPCB-diagonale 1% | |
Transporthoogte | 900 ± 40 mm | |
Vervoersrichting | Links naar rechts | |
Transportsnelheid | Maximaal 1000 mm/s Programmeerbaar (instelbaar) | |
Plaats van het bestuur | Ondersteuningssysteem | Spanning van het platform |
Klemsysteem | Randklem bevestigd | |
Afdrukkop | Twee onafhankelijke gemotoriseerde drukkoppen | |
Squeegee snelheid | 6~300 mm/sec | |
Druk van de squeegee | 0~10 kg/cm2 | |
Squeegeehoek | 55° (Standaard) | |
Typ van de spuitmachine | roestvrij staal ((Standaard), kunststof | |
Snelheid van het scheiden van de stensels | 0.1~20 mm/sec Programmeerbaar | |
Reinigingssysteem | Handreiniging | |
Tabel Aanpassingsbereiken | X:±5 mm;Y:±5 mm;θ:±2° | |
Machines | ||
Herhalingspositie nauwkeurigheid | ±0,01 mm | |
Accuraatheid van het drukwerk | ± 0,025 mm | |
Cyclustijd | ≤ 9 s (exclusief drukwerk en reiniging) | |
Gebehorende lucht | 4.5 tot en met 6 kg/cm2 | |
Stroominvoer | AC:220±10%,50/60HZ 1Φ 1,5 kW | |
Controlemethode | PC-controle | |
Afmetingen van de machine | 1754 ((L) X1249 ((W) X1600 ((H) mm | |
Gewicht van de machine | Ongeveer 600 kg. | |
Vervoer van FPCB over plaathoogte | 20 mm |
Eton-profiel
Sinds de oprichting in 2011 heeft ETON zich in 2007 toegewijd aan de ontwikkeling en productie van SMT-plaatsingsmachines en randapparatuur.
* Sterk bereik en ontwikkelen technologie team, ondersteuning machine upgrade continu, ondersteuning klant sterke technische ondersteuning
* Rijke ervaring in SMT Industry Line. ETON opgericht meer dan 10 jaar, we zijn toonaangevende fabrikant van SMT machine in China
* Sterke productiecapaciteit, ETON hebben meer dan 50000 vierkante meter industrieel park in de provincie Jiangxi, machine capaciteit meer
meer dan 50 eenheden/maand
* Goede en professionele dienstverlening. Ingenieur Door-to-door service, ondersteuning video online training, video training delen, gratis
We kunnen ook professionele SMT-lijnoplossingen leveren.
Uitstalling
ETON is een sterk en krachtig bedrijf.
Niet alleen in China, India Delhi, India Mumbai, Pakistan Karachi, Turkije Istanbul, Egypte Cairo, Rusland Moskou, Vietnam Hanoi enz.
We hebben 90% aanwezigheid in China LED verlichting markten, maar ook machines te verzenden naar India, Korea, het Verenigd Koninkrijk, Rusland, Egypte, Turkije, Vietnam, Japan, Australië, Polen, etc meer dan 30 landen.
Werken met ETON is gegarandeerd, laten we je bedrijf verlichten!
Klantprojecten
100M Strip Light SMT-productielijn
ETON heeft de opdrachtgever geholpen bij de planning van de productielijn van 100 miljoen, inclusief de productie van patches.
Lijn: PCB-lader-semi-automatische drukmachine-De bufferstap-hoge snelheid pick-and-place machine - 24M assembly line - reflow oven - PCB-unloader, en ook geplande 24M testlijn, sub-board-lijn,productielijn voor coatingsDe klant startte met de productie in 2021 en de productie is erg goed.en trainde de ingenieurs van de klantHet project van de klant was zeer succesvol en werd een van de weinige in India die 100M zonder draden kan leveren.En nu is het plannen om een nieuwe SMT productielijn toe te voegen met ETON om de productie en LED productcategorieën uit te breiden.
Veelgestelde vragen
1Levert u de complete productielijnmachine?
Ja, natuurlijk, we leveren de hele productielijn machine, inclusief soldeerpasta printer machine, transportband, pick and place machine reflow oven.
2Wat is het belangrijkste apparaat van de pick-and-place machine?
We hebben veel verschillende machines, en verschillende machines zijn van toepassing op verschillende apparaten.wandwasserlamp enz..
3Hoe zit het met de bedieningssoftware van de machine?
Onze software is onafhankelijk R & D door onszelf met 2 taal ((Engels en Chinees).
