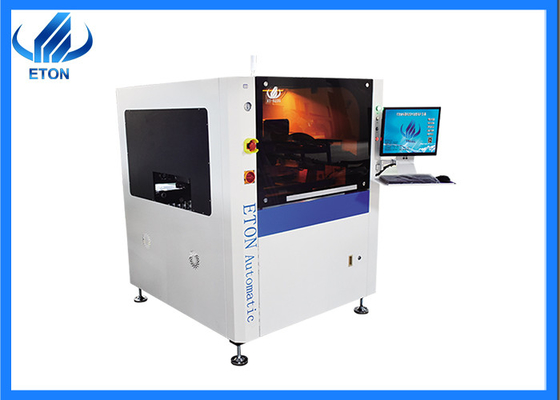

PCB Automatic Stencil Printer Machine Smt Line In Led Light Productielijn
FElementen van de SMT-stenselprinter
1.PCB-transport- en klemsysteem
1 De ladingsrichting van het PCB kan vrij worden gekozen en gecombineerd.
2 Uniek ontworpen interne versnellingsband om verstopping te voorkomen.
3 De programmeerbare snelheidsregeling voor transport zorgt ervoor dat PCB's nauwkeuriger kunnen stoppen.
4 Gebruik flexibele zijklampen en gesegmenteerde steunstukken om het PCB effectief te klemmen om een volledig evenwichtig contact tussen het PCB en het stalen mesh te garanderen.
5 De optimaal ontworpen module aandrijflijn verbetert de stabiliteit van de kalibratie van het platform effectief en realiseert een ultra-kleine transmissie onder fijn afstemming.een vermogen van niet meer dan 10 kW,De structuur is eenvoudig en betrouwbaar, de verstelbaarheid is handig en de hoogte-aanpassing van de ondersteunende pin van het pcb-bord met verschillende diktes kan snel worden gerealiseerd.
1 Boogbrugvormige hangende schraper met directe aansluiting.
2 De grootte van het stalen maas is universeel, met een goede en brede toepassingsmogelijkheid.
3 Segmenteerd vast stalen mesh frame.
1 Gegote aluminium schraperbalk om een soepelere werking van de schraper te garanderen.
2 Programmeerbare ophanging met zelfinstelbare stappenmotordrivers printkop.
3 De tweezijdige schuifrail met dubbel schuifmachine zorgt voor een nauwkeurige en soepele werking voor en na het afdrukken.
4 Om het lek van de soldeerpasta te voorkomen, moeten de verschillende drukvereisten van de voorste en achterste squeegees en de stabiliteit van het opheffen en verlagen worden vastgesteld.het lemmet heeft een bepaald elastisch klemontwerp, de druk van de squeegee, de hefsnelheid, de druksnelheid en het drukbereik zijn allemaal door software aanpasbaar.de klanten voorzien van een goed drukcontroleplatform.
5 Schuifrailsysteem, verbetert de bedrijfsstabiliteit en verlengt de levensduur.
6 Het drukfeedbackapparaat van de volledig gesloten schraper houdt de druk van de schraper te allen tijde in de gaten, waardoor het drukwerk voller wordt.
7 ingebouwde schaal, nooit vallen.
1 Eenvoudig te leren en gebruiksvriendelijke bedieningsinterface
2 Met een goede mens-machine dialoogfunctie
3 Maak programmabestanden met onderwijs- en navigatiefuncties, met instructies voor elke stap.
4 Eentoetsschakelaar tussen Chinees en Engels, met operationel log, foutrecordanalyse en -diagnose en andere functies.
- Beeld- en optisch systeem
1 X,Y-as is voorzien van een zeer nauwkeurige slijpbalschroef, aangedreven door servomotoren aan beide zijden.
2 De polarisator wordt aan de binnenkant toegevoegd, en het Merkteken van verschillende vormen wordt automatisch en nauwkeurig aangegrepen, en de bovenste, onderste en coaxiale drie-richtings uniforme lichtbronnen.
Parameter van de stencilprinter
| Model |
ET5235 |
| Schermframes |
Maximale grootte |
737 mm |
| Min Grootte |
470 mm |
| Dikte |
25-40 mm |
| PCB-grootte |
Maximum: 520*350 mm Minimum: 50*50 mm |
| PCB-dikte |
0.6-6 mm |
| PCB warpage |
< 1% (maximale PCB-diagonale) |
| Transporthoogte |
900 ± 20 mm |
| Vervoersrichting |
Links-rechts; rechts-links; links-links; rechts-rechts |
| Transportsnelheid |
Max 1200 mm/s Programmeerbaar |
| Plaats van het PCB-bord |
Ondersteuningssysteem |
Magnetische pin/op-naar-onder tafel, handmatig ingesteld |
| Klemsysteem |
Uniek platte bovenkant, zijkant klem |
| Afdrukkop |
twee onafhankelijke koppen voor het afdrukken van motor-bestuurder met directe aansluiting |
| Squeegee snelheid |
6-300 mm/sec |
| Druk van de squeegee |
0-10 kg/cm2 |
| Squeegeehoek |
55° (Standaard) |
| Typ van de spuitmachine |
Stalen schraper ((standaard), fotovoltaïsche schraper ((optioneel) |
| Snelheid van het scheiden van de stensels |
0.1-20mm/sec Programmeerbaar |
| Reinigingssysteem |
Droog, nat, vacuüm (programmabel) |
| Tabel aanpassingsbereiken |
X:±5 mm;Y:±5 mm;Θ:±2° |
| Accuraatheid van het drukwerk |
± 0,025 mm |
| Cyclustijd |
≤ 9 s (exclusief drukwerk en reiniging) |
| Productwisseling |
< 5 min |
| Gebehorende lucht |
4.5 tot en met 6 kg/cm2 |
| Stroominvoer |
AC:220±10%, 50/60HZ 1Φ 3KW |
| Controlemethode |
PC-controle |
| Afmeting |
1240 ((L) * 1450 ((W) * 1650 ((H) |
| Gewicht |
Ongeveer: 700 kg |
| PCB-overdrachtshoogte |
10 mm |
SMT-productielijnoplossing:DOB-lampen/paneellicht/downlight/flowlight/striplight/tubelight, enz.
RFQ
V: Is er een kwaliteitsgarantie?
We houden ons aan kwaliteit, klantgericht, continue verbetering!
V: Wat is een SMT-machine?
Dit is een LED lamp patch machine met behulp van oppervlakte montage technologie.
V: Is de naverkoopservice van de machine gegarandeerd?
Elk van onze machines heeft een garantie van één jaar en zal regelmatig klanten bezoeken voor gebruik.
V: Wat kunnen we voor u doen?
A: We leveren SMT machine, we kunnen ook productielijn schema en zo verder. Professionele technische ondersteuning en service.
V: Wat is uw leveringsdatum?
A: De leveringstermijn is ongeveer 25-30 dagen na ontvangst van de aanbetaling.
V: Wat zijn uw betalingsvoorwaarden?
A: 30% aanbetaling en 70% saldo vóór verzending.
V: Is deze machine gemakkelijk te bedienen? Als ik geen ervaring heb, kan ik deze ook goed bedienen?
A: Ja, onze machine is ontworpen om gemakkelijk te gebruiken, normaal gesproken duurt het 1 dag om te leren hoe te bedienen, als je een technicus bent, zal het veel sneller leren.
