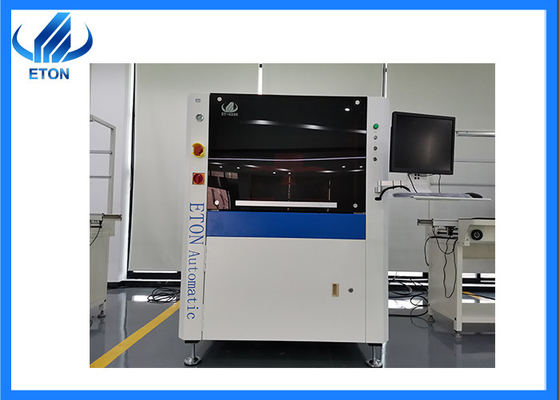

PCB Automatic Stencil Printer Machine Smt Line In Led Light Productielijn
FElementen van de SMT-stenselprinter
SMT automatische stencilprinter:
1 Eenvoudig te leren en gebruiksvriendelijke bedieningsinterface
2 Met een goede mens-machine dialoogfunctie
3 Maak programmabestanden met onderwijs- en navigatiefuncties, met instructies voor elke stap.
4 Eentoetsschakelaar tussen Chinees en Engels, met operationel log, foutrecordanalyse en -diagnose en andere functies.
1 X,Y-as is voorzien van een zeer nauwkeurige slijpbalschroef, aangedreven door servomotoren aan beide zijden.
2 De polarisator wordt aan de binnenkant toegevoegd, en het Merkteken van verschillende vormen wordt automatisch en nauwkeurig aangegrepen, en de bovenste, onderste en coaxiale drie-richtings uniforme lichtbronnen.
1.PCB-transport- en klemsysteem
1 De ladingsrichting van het PCB kan vrij worden gekozen en gecombineerd.
2 Uniek ontworpen interne versnellingsband om verstopping te voorkomen.
3 De programmeerbare snelheidsregeling voor transport zorgt ervoor dat PCB's nauwkeuriger kunnen stoppen.
4 Gebruik flexibele zijklampen en gesegmenteerde steunstukken om het PCB effectief te klemmen om een volledig evenwichtig contact tussen het PCB en het stalen mesh te garanderen.
5 De optimaal ontworpen module aandrijflijn verbetert de stabiliteit van de kalibratie van het platform effectief en realiseert een ultra-kleine transmissie onder fijn afstemming.een vermogen van niet meer dan 10 kW,De structuur is eenvoudig en betrouwbaar, de verstelbaarheid is handig en de hoogte-aanpassing van de ondersteunende pin van het pcb-bord met verschillende diktes kan snel worden gerealiseerd.
Parameter van de stencilprinter
| PCB-grootte |
Maximum: 520*350 mm Minimum: 50*50 mm |
| PCB-dikte |
0.6-6 mm |
| PCB warpage |
< 1% (maximale PCB-diagonale) |
| Transporthoogte |
900 ± 20 mm |
| Vervoersrichting |
Links-rechts; rechts-links; links-links; rechts-rechts |
| Transportsnelheid |
Max 1200 mm/s Programmeerbaar |
| Afdrukkop |
twee onafhankelijke koppen voor het afdrukken van motor-bestuurder met directe aansluiting |
| Squeegee snelheid |
6-300 mm/sec |
| Druk van de squeegee |
0-10 kg/cm2 |
| Squeegeehoek |
55° (Standaard) |
| Typ van de spuitmachine |
Stalen schraper ((standaard), fotovoltaïsche schraper ((optioneel) |
| Snelheid van het scheiden van de stensels |
0.1-20mm/sec Programmeerbaar |
| Reinigingssysteem |
Droog, nat, vacuüm (programmabel) |
| Tabel aanpassingsbereiken |
X:±5 mm;Y:±5 mm;Θ:±2° |
| Accuraatheid van het drukwerk |
± 0,025 mm |
| Cyclustijd |
≤ 9 s (exclusief drukwerk en reiniging) |
| Productwisseling |
< 5 min |
| Gebehorende lucht |
4.5 tot en met 6 kg/cm2 |
| Stroominvoer |
AC:220±10%, 50/60HZ 1Φ 3KW |
| Controlemethode |
PC-controle |
| Afmeting |
1240 ((L) * 1450 ((W) * 1650 ((H) |
| Gewicht |
Ongeveer: 700 kg |
SMT-productielijnoplossing
Klanten van ETON
Onze producten worden geëxporteerd naar30landen en regio's
Zoals Zuid-Korea, Turkije, Egypte, India, Rusland, Amerika, Brazilië, Tunesië, Polen, Litouwen, Zuid-Afrika, Iran,Vietnam, Pakistan, Saoedi-Arabië, Oezbekistan, Nigeria, Duitsland, enz.
ETON Glober Services
- Professionele oplossingen: bieden professionele SMT Full Line oplossingen
- Gratis garantie: fabrieksservice met een garantie van één jaar. Alle onderdelen die binnen de garantieperiode beschadigd zijn, worden kosteloos vervangen
- Gratis installatie: gratis installatie ter plaatse om een soepele productie te garanderen.
- Gratis technische opleiding: beroepsopleiding in de exploitatie en het onderhoud.
- Gratis technische ondersteuning: 24 uur per dag technische online ondersteuning.
Free Software Upgrade: Bied gratis software-upgrades voor het hele leven aan
