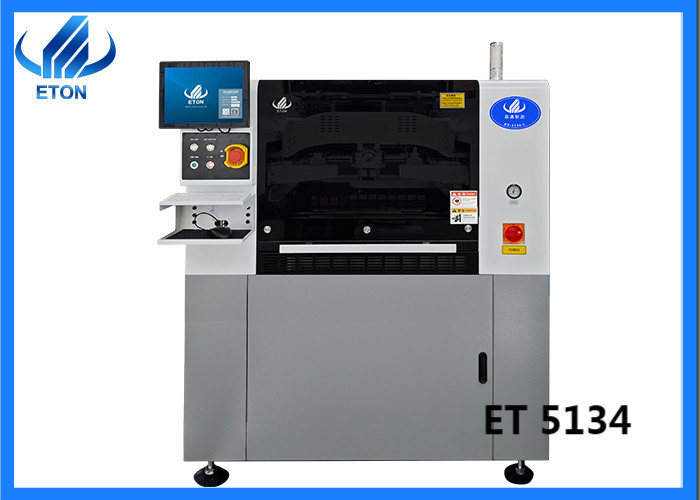

Automatische stencilprinter ET5134
SMT automatische stencilprinter:
- 1 Eenvoudig te leren en gebruiksvriendelijke bedieningsinterface
- 2 Met een goede mens-machine dialoogfunctie
- 3 Maak programmabestanden met onderwijs- en navigatiefuncties, met instructies voor elke stap.
- 4 Eentoetsschakelaar tussen Chinees en Engels, met operationel log, foutrecordanalyse en -diagnose en andere functies.
- 5 X,Y-as heeft een zeer nauwkeurige slijpbalschroef die aan beide zijden wordt aangedreven door servomotoren.
- 6 De polarisator wordt aan de binnenkant toegevoegd, en het Merkteken van verschillende vormen wordt automatisch en nauwkeurig gegrepen, en de bovenste, onderste en coaxiale drie-richtings uniforme lichtbronnen.
Technische parameter
|
Model
|
ET5134
|
|
Scherm Frames
|
Maximaal Scherm Frames grootte: 737 mm*737 mm
Min. Scherm Frames grootte: 370 mm*370 mm
Dikte: 20-40mm
|
|
HCP-CT(inclusief schoonmaken en drukken)
|
14S
|
|
NPC-CT(N(inclusief schoonmaak en drukwerk)
|
< 7S
|
|
Producten Overstap
|
< 5 min
|
|
Herhaal. Positie Precisiteit
|
±0,01 mm CPK20
|
|
Drukwerk Precisiteit
|
± 0,025 mm CPK20
|
|
PCB's Min. Grootte
|
50 x 50 mm
|
|
PCB's Maximaal Grootte
|
510*340 mm
|
|
PCB's Dikte
|
0.4~6 mm
|
|
Hoogte van bord
|
25 mm (Bovens de bijzondere posten)pin
|
|
Randvrijheid van de PCB-plaat
|
2.5 mm
|
|
PCB's Warpage
|
< 1%
|
|
Maximaal PCB's gewicht
|
4 kg
|
|
Vervoer Hoogte
|
900 ± 40 mm
|
|
Transmissie methode
|
Eenfasige vervoer spoorweg
|
|
Vervoer De richting
|
Links-rechts/rechts-links/in en Uit De Hetzelfde.
|
|
Vervoer Versnelling
|
Segmentcontrole,1500 mm/s (max.)
|
|
Ondersteuning Systemen
|
 Magnetische Pin/Up-down tabel aangepast/ondersteund blokken door hand
|
|
Drukwerk Modus
|
Alleenstaande of dubbel squeegee drukwerk
|
|
Squeegee Versnelling
|
10~200 mm/sec
|
|
Squeegee Druk
|
0.5-25 kg
|
|
Squeegee Hoek
|
60°/55°/45°
|
|
Squeegee Type
|
Rubber Squeegee/Staal Squeegee ((hoek 45°/55°/60°) optie
|
|
Vervoer Hoogte
|
900 ± 40 mm
|
|
Reiniging Systemen
|
Droog,natte,Vacuüm ((Programmeerbaar)
|
|
Automatisch afbeelding systeem
|
Geometrisch overeenkomen,naar beneden beeldvorming zicht
|
|
Camera Type
|
130 Megapixels Digitaal camera
|
|
Mark. grootte
|
0.1-6 mm
|
|
Camera Cyclustijd
|
150 ms
|
|
CCD FOV
|
10*8 mm
|
|
Mark. Aantal
|
Max: 4 stuks
|
|
Blijf hier. Weg. Aantal
|
Max: 1 stuks
|
|
2D Detecteertion
|
Ontdekken laag tin/m- Ikssing print/continuous tinnen
|
|
Lucht Verbruik
|
Bij benadering: 5 l/min
|
|
Werken Temperatuur
|
-20°C~45°C
|
|
Lucht Vereist
|
4-6 kgf/cm
|
|
Kracht
|
220V,50/60HZ 3KW
|
|
Werken Milieu Vochtigheid
|
30-60%
|
|
Machines Afmetingen
|
1650(L) x1270(W) x1660(H)
|
|
Machines Gewicht
|
Bij benadering:930Kilo's
|
SMT-lijnoplossing
1We bieden een complete SMT oplossing voor u;
2We leveren kerntechnologie met onze apparatuur;
3We bieden de meest professionele technische service.
4We hebben een rijke ervaring op het opzetten van SMT-fabrieken;
5We kunnen elke vraag over SMT oplossen.
Diensten
1We hebben een lokale India ingenieur, zolang je de machine koopt, zullen we een ingenieur regelen om je gratis te installeren, debuggen en trainen, totdat je de machine leert bedienen,De service is erg handig.We hebben kantoren in Mumbai en New Delhi.
2.Chinese ingenieurs bieden online diensten.
3Indien nodig komen Chinese ingenieurs naar uw fabriek voor gratis installatie en training.
4Naast India, hebben we ook lokale ingenieurs in Egypte, Turkije.
Verpakking en verzending
Pakket: standaard exportpakket ((Houten behuizing met vacuümpakket)
Verzending: haven van Shenzhen binnen 15 dagen na betaling
Onze cliënt.
Focus op SMT hogesnelheid pick and place machine meer dan 20 jaar
De producten werden geëxporteerd naar meer dan 30 landen en regio's, waaronder Zuid-Korea, India, Vietnam, Tunesië, Egypte, Turkije, Rusland, Brazilië enz.
ETON heeft 9 uitvindingspatenten, 112 praktische patenten, 12 softwarecopyrights van intellectuele eigendomstechnologieën verkregen, om een toonaangevende fabrikant van SMT-handel te zijn.
Veelgestelde vragen
1Hoe zit het met de installatie en training van de machines?
Na de aankoop van onze machine, voordat de machine bij de fabriek aankomt, zullen we vooraf controleren of de voorbereidingen voor de installatie zijn opgesteld.We zorgen ervoor dat een ingenieur naar uw huis komt voor gratis installatie en training..
2Is het moeilijk om uw machines te gebruiken omdat ze er groot uitzien?
Nee, het is makkelijk te bedienen, net als met een mobiele telefoon.
Personen met ervaring met SMT-operaties kunnen meestal binnen 3-5 werkdagen zelfstandig werken;
Mensen die voor het eerst met SMT-machines werken, kunnen meestal binnen 8-10 werkdagen zelfstandig werken
3Heeft u kwaliteitscertificering voor uw machines?
Onze machines zijn CE, CCC, SIRA, ISO gecertificeerd en hebben hun eigen patenten.
4Hoe lang is uw machine gegarandeerd?
Gewoonlijk een jaar, gedurende de garantieperiode, moeten eventuele onderdelen kosteloos worden gerepareerd of vervangen.
We hebben ook een technische groep voor u, als u vragen in deze groep, kunt u delen met ons rechtstreeks
We helpen je op tijd. Deze groep zal eeuwig leven.
5Hoeveel talen is uw machine beschikbaar?
Momenteel worden Chinees en Engels gebruikt.
We ontwerpen ook meer talen om klanten te helpen onze machines gemakkelijker te gebruiken.
