Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Model: | YT202s | Lengte: | 2788mm |
|---|---|---|---|
| Breedte: | 1686mm | Hoogte: | 1375mm |
| Totaal gewicht: | 1700kg | Maximum PCB-grootte: | 500*450mm |
| Hoog licht: | Van de LEIDENE de machine lichten smt plaatsing,20 de machine van de hoofden smt plaatsing,Dubbele LEIDENE van de Wijzegroep Steunmachine |
||

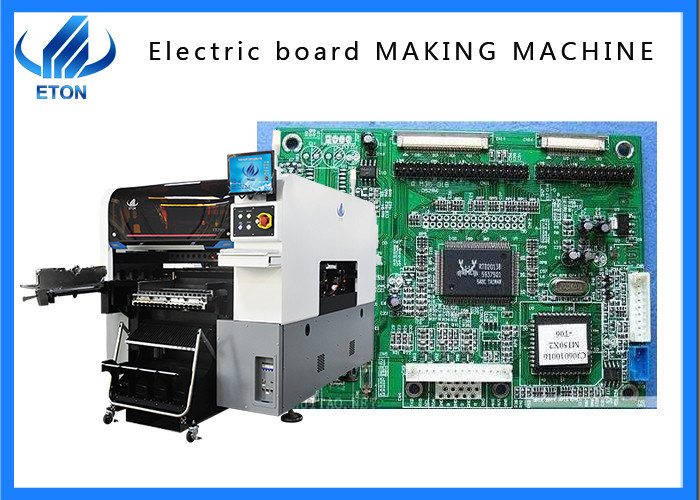

De LEIDENE lichte verwerkingsoogst van PCB en plaatsmachine
Machineinleiding

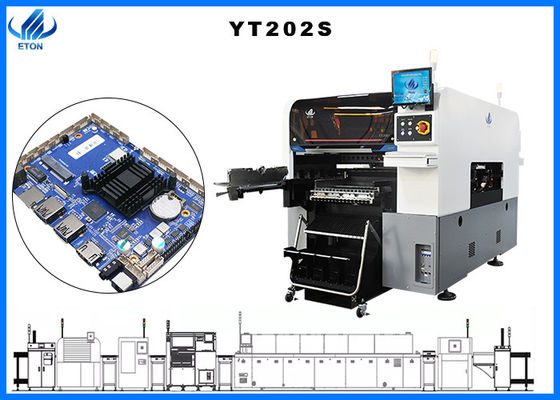

1.Yt202s dual-mode groep, geschikt voor de grootste PCB-raadsgrootte van 500 * 450mm
Geschikt voor allerlei LEIDENE lampen, LEIDENE bol, DOB bol, paneellamp, downlight, straatlantaarn, het vertoningsscherm, kringsraad, enz.
2.The machineshell van yt202s is zwart-wit. De camera door yt202s wordt gebruikt is het hoogste merk in China - Hikvision die. Machineshell wordt ontworpen alleen. De assen van X en y-zijn lineaire motoren. De lineaire motoren maken de opzettende nauwkeurigheid, de langere levensduur, en de geminimaliseerde productiekost hoger. Dit verhoogt het productieplan

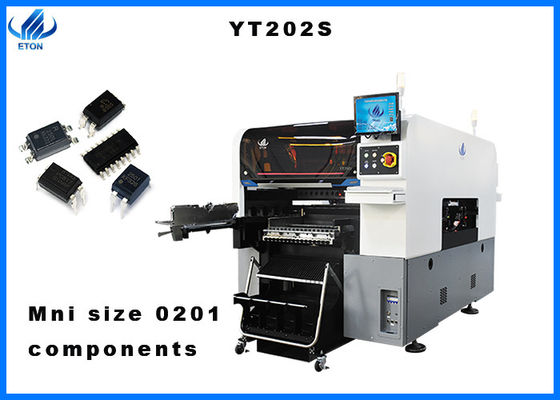

3.Yt202s20 het opzetten van hoofden, met een capaciteit van 80000cph, en het kleinste deel geschikt voor steun is 0201. Het kan BGA, CSP en andere series van het balnet identificeren
Uitgerust met dubbel geleid intelligent voeder en karretje, realiseert het geen wachten voor steun, geen wachten voor het voeden en het voeden, en verbetert zeer productieefficiency
Twee wapens en twee hoofden, 10 zuigingspijpen voor elk hoofd, 20 zuigingspijpen voor elke hoofd, flexibele PCB-verwerkingscapaciteit, kunnen twee verschillende producten produceren, wanneer één hoofd ophoudt werkend, het andere hoofd niet tegelijkertijd zullen beïnvloed worden.
Technische parameter
| PCB 板尺寸 /PCB sized* W) | 最大尺寸 Maximum grootte: 单板 500mm*450mm (enige PCB) 双板 500mm*300mm (dubbele PCB) 最小尺寸 Min grootte: 50mm*50mm |
| De dikte van PCB 板厚度 /PCB | 0.54.5mm |
| Het vastklemmen van PCB 板固定方法 /PCB | 气缸夹板, 轨道宽度可调 /Cylinder die, regelbare spoorbreedte vastklemmen |
| 定轨方式 /Rail | 双轨双臂 (1 轨为固定轨道 轨 4)/2 Spoor, 2 bruggen (Spoor 1,4 is vast spoor) |
| 系统 /System | Windows 7 |
| 软件 /Software | 自主研发/R&D onafhankelijk |
| 生产管理 het beheersmes systeem van MES 系统 /Production | 提供要求定制 (选配项)/Aangepast (Optie) |
| 离线编程 /Offline-programmering | W/Available |
| 相机数量 /No. van camera | 4 reeksen 套/4 (数字相机 Digitale camera) |
| 固定飞拍识别元器件 /Bottom-de erkenning van de visiecamera | |
| 视觉对位 de correctie van +MARK 校正 /Vision alignment+Mark | |
| 重复精度 /Repeat-precisie | ± 0.02mm |
| 贴片高度 /Mounting-hoogte | w20mm |
| 贴片速度 /Mounting-snelheid | 80000CPH (本公司最优条件下) (Optimale snelheid) |

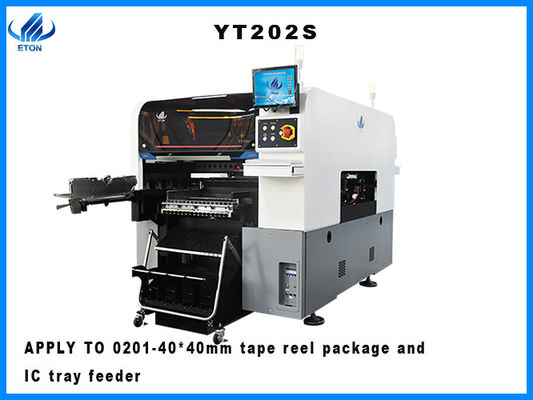

| 贴装零件范围 /Components-waaier |
0201 〜 40*40mm 封装料及 IC 背包料 Min 0201 ~40*40mm pakketten van de Bandspoel en IC-dienbladvoeder enz. |
| 使用电源及功率 /Power | 380AC 50HZ 6KW |
| 使用环境 /Operating-milieu | 23°C 土 3°C |
| 传输方向 ansmissionrichting van /T „ | 标准 (单向) /Standard: Enige richting |
| 传送方式 /Transmission-wijze | 在线 /Online-aandrijving |
| 定位方式 /Position-wijze | 光学 /Optical |
| 耗气量 consumptie van /Ai de „ | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| 电气控制 /Electrical-controle | Het onderzoek en de ontwikkeling van ETON 自主研发 /Independent door ETON |
| 运动控制卡模块 1 module van de de controlekaart van 套 /Motion 1 reeks | Het onderzoek en de ontwikkeling van ETON 自主研发 /Independent door ETON |
| XYZ 轴驱动方式 /X, Y, z-de manier van de Asaandrijving | 高端磁悬浮电机 + 伺服电机 /High-Beëindigen magnetische lineaire motor+servo motor |
| 可放置送料器数 >/No. van Voederpost | 双边送料器台车站位 verdubbelen 32PCS, 可装物料 64 盘 (单边送料器台车站位 16PCS, 可装物料 32 盘), 根据产品需要送料器台车与 IC 背包可自由切换 (背包选配)/zij dokkende kargroef 32PCS, de pakketten van de bandspoel: 64PCS (enige zij dokkende kargroef 16PCS, de pakketten van de bandspoel: 32PCS), vrij schakelend tussen het dokken van kar en IC-dienblad feederdC dienbladvoeder: Optie) |
| 吸嘴安装数 m/No. van Hoofden | de kant 双边 van 20PCS (单边 10PCS) /Double: 20pcs (enige kant: 10pcs) |
| 送料方式 /Feeding-manier | 双头智能送料器 de Dubbele hoofdvoeder van /Intelligent |
ETON-Inleiding
Eton heeft meer dan 10 jaar van ervaring in de SMT-industrie, heeft 52000 vierkante meters van Industrieterrein in Jiangxi-Provincie, heeft zijn eigen onafhankelijk R&D-team, en steunt CNC & OEM
Onze dienst
Zolang u onze machines koopt, steunen wij ingenieurs om hen te installeren kosteloos ter plaatse. Tijdens de garantieperiode, zijn alle delen beschadigd en vervangen kosteloos. Wij steunen het online videoonderwijs 24 uur per dag, en dienst van de steun de levenslange vrije software-update. Wij hebben lokale ingenieurs en bureaus in India en Egypte, en de dienst is zeer geschikt.
FAQ
Q: Hebt u een product certificatiecertificaat?
A: Onze producten hebben CCC, Ce, SRIA-certificatie.
Q: Hoe ongeveer de naverkoopdienst? Hoe ongeveer de garantie?
A: Wij hebben een team van professionele ingenieurs om uw problemen op te lossen. Om het even welke delen die reparatie en vervanging vereisen zijn vrije ofcharge tijdens de garantieperiode. Wij kunnen u van opleiding en installatie ter plaatse ook voorzien, en steunen afstandsbediening van de machine, de Chinese en Engelse interface van het machinegebruik, zeer gemakkelijk te werken.
Q: Bent u een handelsbedrijf of een fabrikant?
Wij zijn een professionele fabrikant gespecialiseerd in het Schermprinter, SMT-Machine, Oogst en Plaatsmachine, Terugvloeiingsoven, SMT-Productielijn en andere SMT-Producten.
