Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Model: | Ht-t9-2S | Lengte: | 3454mm |
---|---|---|---|
Breedte: | 3035mm | Hoogte: | 1777mm |
Totaal gewicht: | 3100kg | PCB-grootte: | 250 (+-) mm*any lengte |
Hoog licht: | licht strookoogst en plaatsmateriaal,zacht strookoogst en plaatsmateriaal,100m de productielijn van strooksmt |

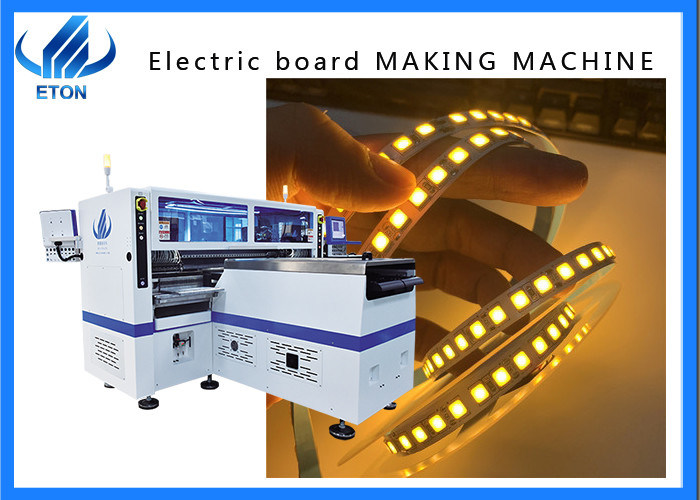

100m de zachte lichte van de de verwerkingsoogst en plaats van strookpcb productielijn van machinesmt
Inleiding van T9-2S
1. Maak een oneindig lange zachte lichte strook. De PCB-grootte is 250 (+ - 10) mm * om het even welke lengte
2. T9-2s is sneller dan T9. T9 is 250K, en t9-2s is tweemaal zo snel zoals T9. Bij 500K, kan de daadwerkelijke productiecapaciteit 440000 bereiken
3. De software onafhankelijk door Eton wordt ontwikkeld wordt gebruikt om leven vrije software-updates te steunen die
4.10 reeksen van cameraidentificatie, die het binnenlandse hoogste merk gebruiken - Hikvision
5. Er zijn 136 voeders en 136 zuigingspijpen aan beide kanten van de post, die stabiel zonder het wachten op het het bijtanken proces worden opgezet
6. De lineaire die motor in de assen van X wordt gebruikt en y-maakt de opzettende nauwkeurigheid, sneller de snelheid en de langere levensduur hoger
Techinicalparameter
线路板 /PCB | |
De grootte van PCB 板尺寸 /PCB (Width*Length) | 250 (± 10 de mm*Any lengte 任意长度/250) van mm* (± 10) |
De dikte van PCB 板厚度 /PCB | 0,1 0.5mm |
Het vastklemmen van PCB 板固定方法 /PCB |
真空吸附, 气缸夹板, 轨道宽度可调 Vacuümadsorptie, cilinder het vastklemmen, regelbare spoorbreedte |
贴片方式 /Mounting-manier | 群取群贴 /Group-het plukken en groep het plaatsen |
贴装模式 /Mounting-wijze | 双轨 + 四组贴装头/Dubbel spoor + Vier groepen plaatsingshoofden |
操作系统 /o.s. | |
系统 /Sy-stam | Windows 7 |
软件 /Software | 自主研发/R&D onafhankelijk |
显示器 /Display | De LEIDENE 显示器 vertoning van /LED |
生产管理 het beheersmes systeem van MES 系统 /Production | 提供要求定制 (选配项)/Aangepast (Optie) |
视觉系统 /Vision-systeem | |
相机数 S/No. van camera | 10 reeksen 套/10 (数字相机 Digitale camera) |
视觉对位 +MARK 校正/Visiealignment+mark correctie | |
重复精度 /Repeat-precisie | ±0.05mm |
贴片高度 /Mounting-hoogte | W5mm |
贴片速度 /Mounting-snelheid |
双边 500000CPH, 单边 250000CPH, 单边 250000CPH (本公司最优条件下) Dubbele kant: 500000CPH, enige kant: 250000CPH (Optimale snelheid) |
贴装零件范围 /Components-waaier |
带装 LEIDENE 3014/3020/2835/5050 或电阻, 电容, 桥堆等 LED3014/3020/2835/5050 en weerstand, condensatoren, bruggelijkrichters enz. |
使用电源 /Power | 380AC 50HZ |
电源功 $/Power-consumptie | 9.6KW |
使用环境 /Operating-milieu | 23°C±3°C |
导轨传动 /Conveyor-transmissie | 最大长度: 1000mm/MAX Length: 1000mm |
传输速度 /Transmission-snelheid | > 500mm/秒/> 500mm/sec |
传输方向 /Transmission-richting | 单向 (左一右或右一左►) /Single (left->right of juist-Heft) |
传送方式 /Transmission-wijze | 在线 /Online-aandrijving |
定位方式 /Position-wijze | 光学 /Optical |
耗气量 /Air-consumptie | 0.4-0.6mpa (4-6kgf/cm2) 1 50N/min |
电气控制 /Electrical-controle | Het onderzoek en de ontwikkeling van ETON 自主研 ^/Independent door ETON |
运动控制卡模块 2 de module van de de controlekaart van 套 /Motion 2 reeks | Het onderzoek en de ontwikkeling van ETON 自主研发 /Independent door ETON |
XYZ 轴驱动方式 /X, Y, z-de manier van de Asaandrijving | 高端磁悬浮电机 + 伺服电机 /High-Beëindigen magnetische lineaire motor+servo motor |
喂料系统 /Feeding-Systeem | |
可放置送料器数量 /No. van Voederpost | de Dubbele kant 双边站位 van 136PCS (单边站位 68PCS): 136PCS (enige kant: 68PCS) |
头部数量 /No.of-hoofd |
双边 136PCS (单边 68PCS) Dubbele kant: 136PCS (enige kant: 68PCS) |
送料方式 /Feeding-manier | 双马达智能送料器 de elektrische voeder van /Intelligent met dubbele motor |
De dienst
Onderhoudsperiode 1 jaar
De één jaargarantie, tijdens garantie, om het even welke delen die moeten worden hersteld en worden vervangen zal vrij zijn
Software en hardwarelevenonderhoud
De vrije verbeteringssoftware, de software is Bereik en ontwikkeld door ETON, zodat steunen wij de gehele updates van de leven vrije verbetering
De bezoekklanten regelmatig en verzamelen informatie
Bezoekcliënten regelmatig. Wij wonen de verschillende tentoonstellingen in verschillende steden bij elk jaar, tegelijkertijd, wij lokale cliënten zullen bezoeken en onze dienst zullen steunen en terugkoppelen op tijd op klantensuggesties zullen verzamelen
Verstrek de recentste informatie over technologie en materiaal
Wij geven professionele technologiesuggesties aan onze cliënten. En deel het bijgewerkte nieuws met onze cliënten
De dienst ter plaatse
Wij hebben één of andere officiële plaats in India aangezien Mumbai en New Delhi, ook plaats in Egypte hebben. Turkije dat geschikte de dienst van onze ingenieurs kan voorzien.
Volgens uw behoeften. de specifieke hogere ingenieur zal aan uw fabriek kostenloos installeert en opleidend u hoe te om de machine in werking te stellen komen.
FAQ
Q: Hebt u een product certificatiecertificaat?
A: Onze producten hebben CCC, Ce, SRIA-certificatie.
Q: Hoe ongeveer de naverkoopdienst? Hoe ongeveer de garantie?
A: Wij hebben een team van professionele ingenieurs om uw problemen op te lossen. Om het even welke delen die reparatie en vervanging vereisen zijn vrije ofcharge tijdens de garantieperiode. Wij kunnen u van opleiding en installatie ter plaatse ook voorzien, en steunen afstandsbediening van de machine, de Chinese en Engelse interface van het machinegebruik, zeer gemakkelijk te werken.
Q: Bent u een handelsbedrijf of een fabrikant?
Wij zijn een professionele fabrikant gespecialiseerd in het Schermprinter, SMT-Machine, Oogst en Plaatsmachine, Terugvloeiingsoven, SMT-Productielijn en andere SMT-Producten.
