Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Lengte: | 2788mm | Breedte: | 1686mm |
|---|---|---|---|
| Hoogte: | 1375mm | Totaal gewicht: | 1700kg |
| PCB-dikte: | 0.54.5mm | No.of camera: | 4pcs |
| No.of voederpost: | 32pcs | No.of hoofden: | 40pcs |
| Hoog licht: | 120000 CPH Oogst en Plaatsmachine,De plaatsingsmachine van IC Tray Feeder smt,4PCS de Plaatsingsmachine van camerasmt |
||

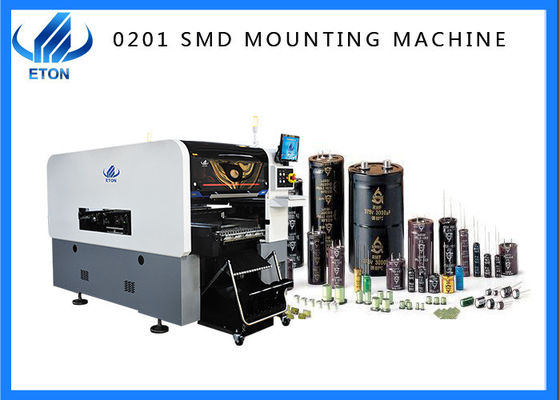

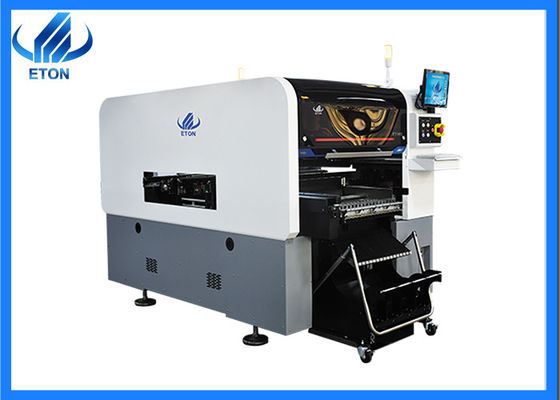

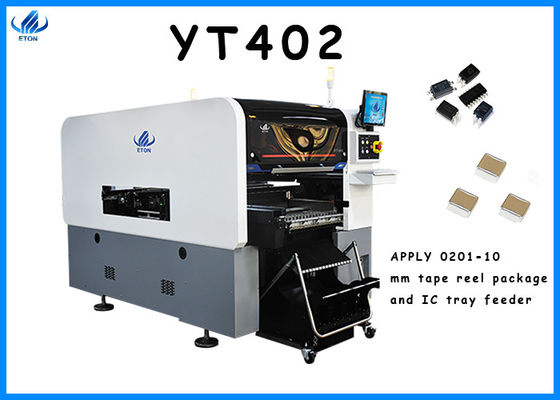

120000CPH oogst en Plaats de machine past 020110mm band rell pakket en IC-dienbladvoeder toe
Kenmerk
1. Hoge snelheid wordt het universele geïntegreerde het opzetten hoofd, 40 hoofden, elk hoofd gecontroleerd door een onafhankelijke motor, gebruikend een dubbel type van rijmatrijs, vormen de eerste 10 hoofden een module, 20 zuigingshoofden, en de dubbele wijzegroep heeft 40 zuigingshoofden
2. Nieuwe vaste luchtcamera: verbeter de erkenningsprestaties, en breid de grootte van de overeenkomstige die componenten uit bij hoge snelheid aan 10*10mm worden geïnstalleerd
Tekencamera: een high-precision de erkenningssysteem van de tekencamera, dat de van de drie-kleur methode verlichtingserkenning goedkeurt, is geschikt voor om het even welke vormteken en lens (blauw licht aftasten), en heeft een brede waaier van toepassingen
De vaste camera van het lijnaftasten: door de erkenningscamera van de hoge snelheidsvlucht, kan het veelvoudige hoofdbeelden snel verzamelen in één keer, visuele kaliberbepaling van de positie van het componentenbeeld, groeperingscorrectie uitvoeren, en de hoogte van lichtbron kan worden aangepast
3.PCB
Maximum grootte: 500*450mm (enige PCB)
500*300mm (dubbele PCB)
Min grootte: 50*50mm
Parameter
| 线路板 /PCB | |
| De grootte van PCB 板尺寸 /PCB (L* W) | 最大尺寸 Maximum grootte: 单板 500mm*450mm (enige PCB) 双板 500mm*300mm (dubbele PCB) 最小尺寸 Min grootte: 50mm*50mm |
| De dikte van PCB 板厚度 /PCB | 0.54.5mm |
| Het vastklemmen van PCB 板固定方法 /PCB | 气缶 I 夹板, 轨道宽度可调 /Cylinder die, regelbare spoorbreedte vastklemmen |
| 定轨方式 /Rail | 双轨双臂 (1 轨为固定轨道 轨 4)/2 Spoor, 2 bruggen (Spoor 1,4 is vast spoor) |
| 系统 /Sy-stam | Windows 7 |
| 软件 /Software | 自主研发/R&D onafhankelijk |
| 生产管理 het beheersmes systeem van MES 系统 /Production | 提供要求定制 (选配项)/Aangepast (Optie) |
| 离线编程 /Offline-programmering | 有 /Available |
| 相机数 M/No. van camera | 4 reeksen 套/4 (数字相机 Digitale camera) |
| 固定飞拍识别元器件 /Bottom-de erkenning van de visiecamera | |
| 视觉对位 de correctie van +MARK 校正 /Vision alignment+Mark | |
| 重复精度 /Repeat-precisie | + 0.02mm |
| 贴片高度 /Mounting-hoogte | W6mm |
| 贴片速度 /Mounting-snelheid | 120000CPH (本公司最优条件下) (Optimale snelheid) |
| 贴装零件范围 /Components-waaier | 0201~10mm 封装料及 IC 料 /Min 0201 packagesand IC enz. |
| 使用电源及功率 /Power | 380AC 50HZ 6KW |
| 使用环境 /Operating-milieu | 23°C±3°C |
| 传输方向 /Transmission-richting | 标准 (单向) /Standard: Enige richting |
| 传送方式 /Transmission-wijze | 在线 /Online-aandrijving |
| 定位方式 /Position-wijze | 光学 /Optical |
| 耗气量 /Air-consumptie | 0.4-0.6mpa (4-6kgf/cm2) 1 50N/min |
| 电气控制 /Electrical-controle | Het onderzoek en de ontwikkeling van ETON 自主研 ^/Independent door ETON |
| 运动控制卡模块 1 module van de de controlekaart van 套 /Motion 1 reeks | Het onderzoek en de ontwikkeling van ETON 自主研发 /Independent door ETON |
| XYZ 轴驱动方式 /X, Y, z-de manier van de Asaandrijving | 高端磁悬浮电机 + 伺服电机 /High-Beëindigen magnetische lineaire motor+servo motor |
| 可放置送料器数 S/No. van Voederpost |
双边送料器台车站位 32PCS, 可装物料 64 盘 (单边送料器台车站位 16PCS, 可装物料 32 盘) Dubbele zij dokkende kargroef 32PCS, de pakketten van de bandspoel: 64PCS (enige zij dokkende kargroef 16PCS, de pakketten van de bandspoel: 32PCS) |
| 吸嘴安装数 >/No. van Hoofden | de kant 双边 van 40PCS (单边 20PCS) /Double: 40pcs (enige kant: 20pcs) |
| 送料方式 /Feeding-manier | 双头智能送料器 de Dubbele hoofdvoeder van /Intelligent |
Onze diensten
Zodra u onze machine koopt, kunt u van de vrije huis-aan-huisinstallatiedienst van ingenieurs genieten. Tijdens de garantieperiode, zijn alle delen beschadigd en vervangen kosteloos. U kunt het online video vrije onderwijs steunen 24 uur per dag, en de vrije software-updatediensten verlenen voor het leven.
FAQ
Q: Wat is over de waarborg van de machines?
A: Het onderhoud: moet de 1 jaar gehele machine, om het even welke delen worden hersteld of vervangen vrij zal zijn. Wij zullen de verantwoordelijkheid van de machines van A aan Z. nemen.
Q: Ontwikkelde u uw eigen machine?
A: Het heeft onafhankelijk de eerste technologische de uitvindingsoctrooien van de wereld en de merkgebonden technologieën, met inbegrip van 9 uitvindingsoctrooien, 12 softwareauteursrechten en 112 praktische octrooien ontwikkeld.
Q: Wat is uw machine geschikt voor?
A: Onze machines worden wijd gebruikt in verlichting, het vertoningsscherm, elektronika, drijfvoeding, huishoudapparaten, nieuwe energie en andere industrieën
