T9-2S Super hoge snelheid roll to roll led flexibele strip licht pick and place machine
Beschrijving

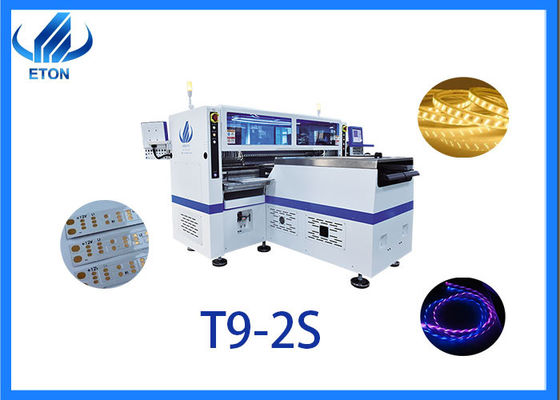

Hoge snelheidsmodulaire koppen T9-2S zijn van toepassing op LED 3014/3020/2835/5050 en op weerstanden, condensatoren, bruggerectificeerders enz. Met unieke ontwerp onderdeel lekkage detectie en individuele onderdeel hervulling functie, het vervoersplatform aan te passen volgens verschillende rollen naar roll strip, bereik 250± 10 mm, het maximale lengtebereik is 1 M per cyclus.
Hoofdparameter van de machine
|
Model
|
T9-2S
|
|
Afmeting
|
(L) 3454*(W) 3035*(H) 1777 mm
|
|
Totaal gewicht
|
3100 kg
|
|
PCB-grootte
|
250 (((±10 mm* Elke lengte
|
|
PCB-dikte
|
00,1-0,5 mm
|
|
PCB-klemmen
|
Vacuumaadsorptie, cilinderclamping, spoorbreedte verstelbaar
|
|
Montagewijze
|
Groepspicking en groepsplaatsing
|
|
Montage-modus
|
Dubbele rails + Vier groepen plaatskoppen
|
|
Aantal camera's
|
10 sets (digitale camera)
|
|
Software
|
Onderzoek en ontwikkeling onafhankelijk
|
|
Herhaling nauwkeurigheid
|
± 0,05 mm
|
|
Montagehoogte
|
¥5 mm
|
|
Montage snelheid
|
Dubbele zijde: 500.000 CPH
Eenzijdig: 250.000 CPH (optimale snelheid)
|
|
Componentengamma
|
LED 3014/3020/2835/5050 en weerstanden, condensatoren, bruggerectificeerders enz.
|
|
Energieverbruik
|
9.6 KW
|
|
Nummer van het voedingsstation
|
Dubbele zijde: 136 stuks (eenzijdige zijde: 68 stuks)
|
|
Aantal sproeiers
|
Dubbele zijde: 136 stuks (eenzijdige zijde: 68 stuks)
|
|
Eerste stap
|
Laadmachine
|
Verzending van de FPCB-rol naar de printer
|
|
Stap 2
|
Semi-automatische stencilprinter
|
Afdrukken van de soldeerpasta op het flexibele PCB
|
|
Stap 3
|
Bufferfase
|
Buffer en transport van de flexibele PCB te pick en plaats machine
|
|
Stap 4
|
Pick and Place Machine (Pick en Plaats machine)
|
Montage van LED-chips en -componenten op flexibele PCB's
|
|
Stap 5
|
Lijn van de Transport Belt
|
Vervoer van het flexibele PCB naar de reflowoven
|
|
Stap 6
|
Terugstroomoven
|
Verwarming van de soldeerpasta met FPCB tot het lassen van de onderdelen op FPCB
|
|
Stap 7
|
Onlaadmachine
|
Verwinding van de afgewerkte flexibele band
|
