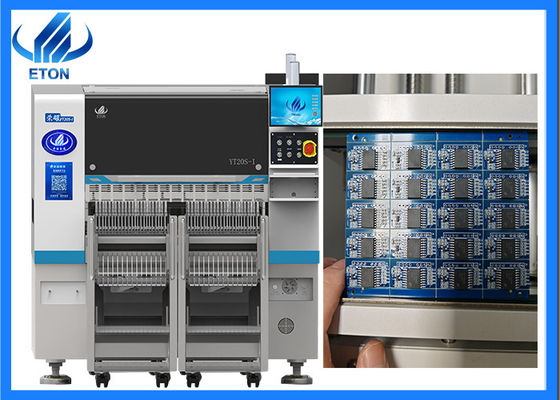

SMT Pick and Place Machine. Dubbele gantry, 20 spindels, ANC-ondersteuning en IC-bak optie.

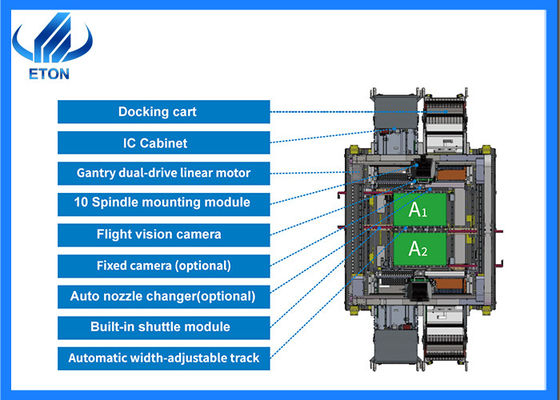

Hoofdkenmerken van de machine
● Een gloednieuwe, zelf ontwikkelde, hoogprecieze plaatskop.
● De combinatie van een hoge nauwkeurigheid van de merkherkenning camera met een vaste vlucht visie camera om de plaatsing nauwkeurig te garanderen.
● De plaatsingshoofd heeft een onafhankelijke vacuümdetectie en verbetert de plaatsingsprestaties.
● Offline programmering,bespaart tijd tijdens de overstapcycli.
● De software bevat Al Deep Learning en automatische optimalisatie functies.
● Ondersteunt het aanbieden van een MES-systeeminterface.
● Uitgerust met coördinatenimportfunctie.
Hoofdparameter van de machine
|
Model
|
YT20S-I
|
|
Afmeting
|
1590mm*2680mm* 1650mm
|
|
Totaal gewicht
|
2200kg
|
|
PCB lengte breedte
|
Max:500*300mm Min:50*50 mm
|
|
PCB-dikte
|
0.5-5 mm
|
|
PCB-klemmen
|
Cylinderclamping, spoorbreedte verstelbaar
|
|
Montage-modus
|
Groepsplukken en afzonderlijk plaatsen
|
|
Systemen
|
Windows10
|
|
Software
|
Onderzoek en ontwikkeling onafhankelijk
|
|
Afbeelding
|
LED'smonitor
|
|
Invoerapparaat
|
Toetsenbord. Muis
|
|
Nummer van de camera
|
1PCS(Hoofdvliegcamera)
|
|
2 PCS Mark camera
|
|
Herhaal. Precisie
|
CHIP±0,03 mmIC/BGA±0.025mm Cpk≧1.33 (3o)
|
|
Montagehoogte
|
¢16mm(Andere hoogte kan worden aangepast)
|
|
Verhoogde snelheid
|
98000 CPH(In goede staat)
|
|
Componenten
|
0201~15*15MM verpakkingsmateriaal en IC-materiaal ((Optionele vaste camera voor 0201~40*40MM),Andere componenten kunnen worden aangepast
|
|
Kracht
|
220AC 50HZ
|
Onze tentoonstellingen
Ons bedrijf heeft deelgenomen aan verschillende tentoonstellingen in het buitenland, waaronder India Mumbai Exhibition, India Delhi Exhibition, Egypt Exhibition, Turkey Exhibition, Pakistan Exhibition, enz.
Ons voordeel.
Ik...Concentratie op SMThoge snelheidpick and place machine meer dan20 jaar
Ik...De producten die naar meer dan40 landen en regio's, waaronder Zuid-Korea, India, Vietnam, Tunesië, Egypte, Turkije, Rusland, Brazilië, enz..
Ik...ETON heeft 14 uitvindingspatenten, 135 praktische patenten, 49 software-copyrights van intellectuele eigendomstechnologieën verkregen, om een toonaangevende fabrikant van SMT-handel te zijn.

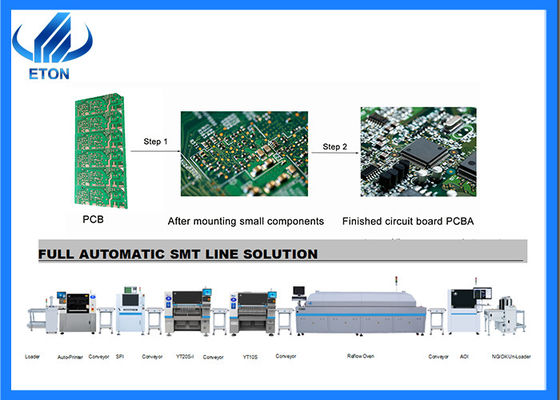

SMT Lijnoplossing
Verzending en bezorging
Verzendroute:
※ Door de lucht, voor monsters en kleine pakketten
※ Door zee, voor grote verpakkingen en hoeveelheden;
※ Andere manieren zoals door de klant gevraagd.
Levertijd:
※ Binnen 30 dagen.
Veelgestelde vragen
1.Welke PCB-groottes ondersteunt deze machine?
Het ondersteuntPCB's van 50 × 50 mm tot 500 × 300 mm, om aan verschillende productiebehoeften te voldoen.
2.Wat zijn de belangrijkste kenmerken?
Dubbele poort, 20 spindels, modulaire plaatskoppen, enoptioneel IC Tray & ANC systeemvoor flexibele, snelle productie.
3.Is het upgraden van software gratis?
Ja, de machine ondersteuntgratis software-upgradesom optimale prestaties en nieuwe functies te garanderen.
4.Welke componenten kan het plaatsen?
Het is handig.0201, IC's, BGA's, QFP's, en meer, metIC-tray-ondersteuning voor complexe componenten.
