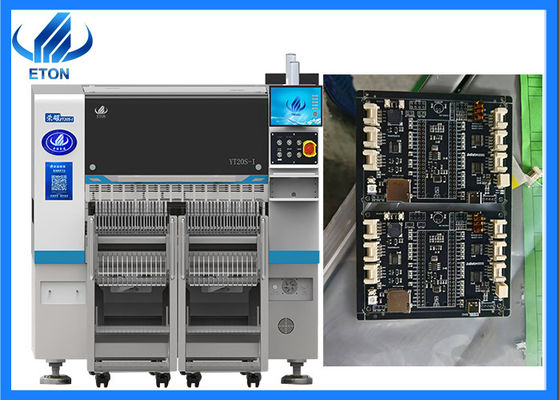

High-Speed SMT Pick and Place Machine. 20 spindels, dubbele gantry, modulair en IC-bak compatibel.
Beschrijving
● Dubbele poort, 20 spindels.
●Maximaal PCB-bord: 500*300 mm, minimaal 50*50 mm.
● Optioneel IC-bak, ANC, flexibele productie
●Flexible bedrading is mogelijk door middel van modulaire plaatsing
Verpakkingen en verschillende productiemethoden.
Hoofdparameter van de machine
|
Model
|
YT20S-I
|
|
Afmeting
|
1590mm*2680mm* 1650mm
|
|
Totaal gewicht
|
2200kg
|
|
PCB lengte breedte
|
Max:500*300mm Min:50*50 mm
|
|
PCB-dikte
|
0.5-5 mm
|
|
PCB-klemmen
|
Cylinderclamping, spoorbreedte verstelbaar
|
|
Montage-modus
|
Groepsplukken en afzonderlijk plaatsen
|
|
Systemen
|
Windows10
|
|
Software
|
Onderzoek en ontwikkeling onafhankelijk
|
|
Afbeelding
|
LED's monitor
|
|
Invoerapparaat
|
Toetsenbord. Muis
|
|
Nummer van de camera
|
1 PCS(Hoofdvliegcamera)
|
|
2 PCS Mark camera
|
|
Herhaal. Precisie
|
CHIP±0,03 mmIC/BGA±0.025mm Cpk≧1.33 (3o)
|
|
Montagehoogte
|
≦16mm (Andere hoogte kan worden aangepast)
|
|
Verhoogde snelheid
|
98000 CPH(In goede staat)
|
|
Componenten
|
0201~15*15MM verpakkingsmateriaal en IC-materiaal ((Optionele vaste camera voor 0201~40*40MM),Andere componenten kunnen worden aangepast
|
|
Kracht
|
220AC 50HZ
|
Applicatie op de machine
Onze tentoonstellingen
Als een ervaren bedrijf van de handel SMT pick and place machine met meer dan 30 landen en regio's aan boord, Eton heeft deelgenomen aan vele tentoonstellingen van buitenlandse landen,zoals de India Mumbai Exhibition, India Delhi Exhibition, Egypte Exhibition, Turkije Exhibition, Pakistan Exhibition, etc. En ook hebben we deelgenomen aan onze binnenlandse tentoonstelling, zoals Guangzhou Guangya Exhibition,Shanghai München tentoonstelling, Chongqing LED-lichttentoonstelling, enz.
Gerelateerde machine
ETON is een toonaangevende SMT hogesnelheid pick and place machine fabrikant in China, en we bieden ook een hele lijn oplossing met randapparatuur zoals stencil printer, transportband, lijm dispenser,overgangsoven en reflowoven, enz..
Pakketten
Wat betreft het pakket van de machine, we zetten het in film verpakking en schuim katoen, om te voorkomen dat het stof en water van het beschermen van de machine en droog te houden van de machine tijdens het vervoer,en uitgerust met houten dozen voor transport naar de gespecificeerde haven.
Veelgestelde vragen
1.Welke PCB-groottes kan deze machine kiezen en plaatsen?
Deze machine ondersteunt PCB-groottes variërend vaneen maximum van 500 × 300 mm tot een minimum van 50 × 50 mm, waardoor het geschikt is voor verschillende productiebehoeften.
2.Wat zijn de belangrijkste kenmerken van deze SMT-machine?
Het heeft eenDual Gantry systeem, 20 spindels, en ondersteuntoptioneel IC Tray en ANC systeem, waardoor flexibele productie en meerdere plaatsingsmodi mogelijk zijn om aan verschillende productievereisten te voldoen.
3.Ondersteunt de machine software-upgrades?
Ja, de machine ondersteuntgratis software-upgrades, zodat gebruikers de nieuwste functies en optimalisaties krijgen om de productie-efficiëntie te verhogen.
4Welke componenten kan deze machine plaatsen?
De machine ondersteunt een breed scala aan componenten, waaronder:0201, IC's, BGA's, QFP'sMet de optionele IC-tray kan het complexe pakketcomponenten efficiënt verwerken.
