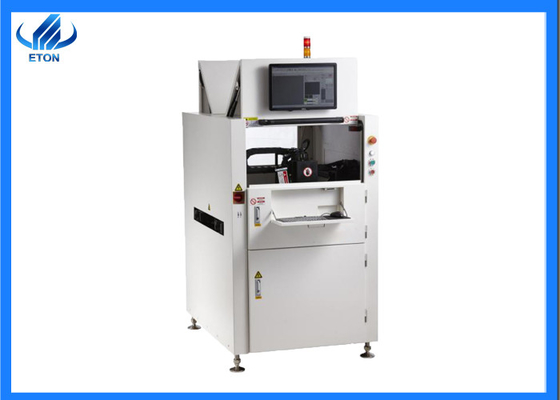

SPI 3D Solder Paste Inspection SMT Productielijn 50*50 - 1200 x 500 mm PCBA Assembly Machine

3D-inspectie van soldeerpasta--ET-SPIDL1200

Bij de productie van elektronische onderdelen wordt de paste van de soldeermachine gecontroleerd om te controleren of de pasta correct is aangebracht.3D-beeldvorming wordt gebruikt om de uitlijning en het volume van de soldeerpasta te metenDit maakt het mogelijk onmiddellijk corrigerende maatregelen te nemen voordat de onderdelen permanent worden aangesloten.

● Programmable Phase Modulation Profile Measurement Technology (PSLM PMP): gepatenteerde uitvinding, het originele programmeerbare raster kan de rasterperiode instellen met behulp van software;de mechanische aandrijving en transmissie worden verwijderd, waardoor de nauwkeurigheid en het toepassingsbereik van de apparatuur aanzienlijk worden verbeterd, mechanische slijtage en onderhoudskosten worden vermeden,en bereikt 100% hoge-precisie driedimensionale meting van nauwkeurig gedrukte soldeerpasta in SMT-productielijnen.

● De onafhankelijk ontwikkelde, gepatenteerde synchrone gestructureerde lichttechnologie lost de schaduw-effectinterferentie op bij de driedimensionale detectie van soldeerpasta.Gecombineerd met de tweedimensionale lichtbron RG, het perfect omgaat met hoogcontrastsubstraten, zoals zwarte substraten, keramische substraten, enz. Met behulp van rood, blauw en groen licht kan het 2D-afbeeldingen in kleur leveren;

● Hoogresolutionair beeldverwerkingssysteem: De ultrahoge beeldsnelheid van de 5-megapixel industriële CCD-camera, gecombineerd met high-end lenzen, ondersteunt snelle en stabiele detectie van 0201 soldeerpasta.Het biedt ook een verscheidenheid aan verschillende resoluties zoals 13um, 16um en 20um om te voldoen aan de productdiversiteit en de detectie-snelheidsvereisten van klanten;

● Fast Gerber import- en programmeringssoftware, die de snelste programmering van 5 minuten in de industrie kan bereiken;de handmatige leerfunctie maakt het voor gebruikers gemakkelijker om te programmeren en te testen wanneer er geen Gerber-gegevens zijn;

● Z-as realtime dynamische profilering: De PSLM-functie biedt realtime dynamische tracking van PCB-vervorming veranderingen, perfect het oplossen van het vervorming probleem van flexibele circuit boards en PCB's.

● Krachtige processtatistische analysefunctie (SPC):Real-time weergave van SPC-informatie en complete en gevarieerde SPC-tools stellen gebruikers in staat om productieproblemen in realtime te controleren en gebreken veroorzaakt door slechte soldeerpasta te verminderen. Operatoren een sterke kwaliteitscontrole ondersteunen, zodat gebruikers in een oogopslag kunnen zien;

● De herhaalbaarheid van de apparatuur is < 10% (6 Sigma).

Toepassing

Toepassingsgebieden
Huishoudelijke apparaten
Elektronisch product
Elektronica voor de automobielindustrie
Aerospace-industrie
Verlichtingsindustrie
