Gratis software-upgrade multifunctionele 20 koppen SMT pick and place machine
Beschrijving

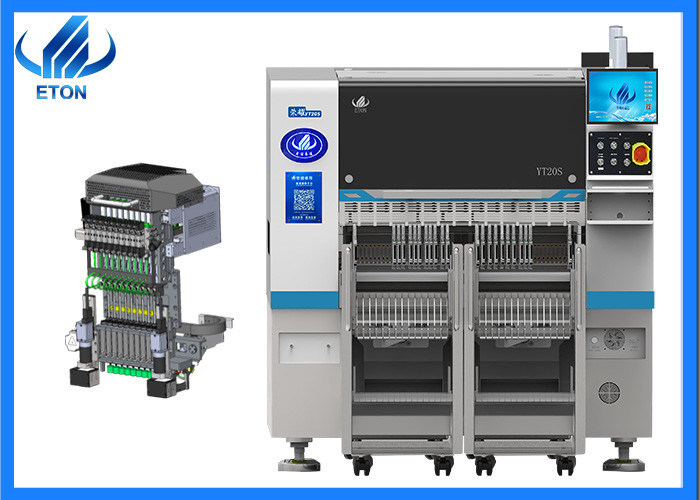

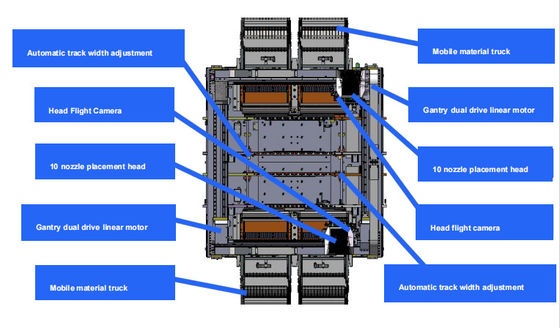

Geïntegreerde plaatsingshoofd
Lichtgewicht, het hoofd is integraal gevormd, de 10 sets Z-assen worden onafhankelijk bestuurd door modulaire magnetische lineaire motor, die de snelheid, nauwkeurigheid en stabiliteit aanzienlijk verbetert
Precieze hoeksysteem
Het modulaire hoeksysteem regelt onafhankelijk de hoek van elk onderdeel om een zeer nauwkeurige plaatsing te garanderen.
Vacuumsensor
Elk plaatsingshoofd met een onafhankelijke detectiefunctie, die de stabiliteit van de apparatuur en de betrouwbaarheid van het product verbetert.
Vermogen voor ultra-hoge snelheden
Door de toepassing van geavanceerde magnetische lineaire motoren en een multifunctionele modulaire kop is de plaatsingscapaciteit met 25% toegenomen ten opzichte van traditionele machines, met een optimale snelheid van 98000CPH
Hoofdparameter van de machine
| Model |
YT20S |
| Afmeting |
| Lange |
1480 mm |
| Breedte |
2680 mm |
| Hoogte |
1650 mm |
| Totaal gewicht |
2380 kg |
| PCB's |
| PCB lengte breedte |
Max: 500*300 mm ((optie 1200*450) Min: 50*50 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Cylinderclamping, spoorbreedte verstelbaar |
| Montage-modus |
Groepsplukken en afzonderlijk plaatsen |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
LED-monitor |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
1 PCS (head flight vision camera) |
| 2 PCS Mark camera |
| Verhoogde precisie |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehoogte |
16 mm (andere hoogte kan worden aangepast) |
| Verhoogde snelheid |
98000 CPH ((In goede staat) |
| Componenten |
0201~12MM verpakkingsmateriaal en IC-materiaal ((Optionele vaste camera voor 0201~35*35MM),Andere componenten kunnen worden aangepast |
| Componentenruimte |
0.2 mm |
| Nummer van het voedingsstation |
104 stuks |
| Aantal sproeiers |
20 stuks |
| Kracht |
220AC 50HZ |
| Energieverbruik |
1.5 kW |
| Operatieomgeving |
23°C ± 3°C |
| Transmissie snelheid |
> 1000 mm/sec |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor |
| Voedingswijze |
Intelligente voeder met dubbele motor |
| Interface van het MES-systeem voor productiemanagement |
Op maat |

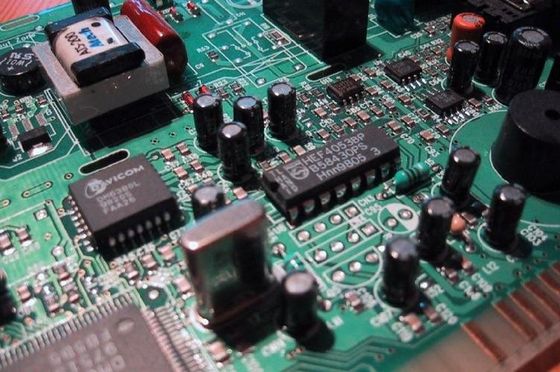

Applicatie op de machine
Onze tentoonstellingen
Als een ervaren bedrijf van de handel SMT pick and place machine met meer dan 30 landen en regio's aan boord, Eton heeft deelgenomen aan vele tentoonstellingen van buitenlandse landen,zoals de India Mumbai Exhibition, India Delhi Exhibition, Egypte Exhibition, Turkije Exhibition, Pakistan Exhibition, etc. En ook hebben we deelgenomen aan onze binnenlandse tentoonstelling, zoals Guangzhou Guangya Exhibition,Shanghai München tentoonstelling, Chongqing LED-lichttentoonstelling, enz.
Gerelateerde machine

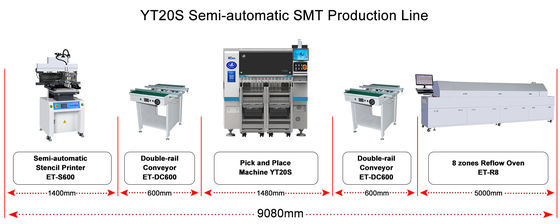

ETON is een toonaangevende SMT hogesnelheid pick en plaats machine fabrikant in China, en we bieden ook een hele lijn oplossing met randapparaten zoals stencil printer, vervoerder, lijm dispenser,overgangsoven en reflowoven, enz..
Pakketten
Wat betreft het pakket van de machine, we zetten het in film verpakking en schuim katoen, om te voorkomen dat het stof en water van het beschermen van de machine en houden droog van de machine tijdens het transport,en uitgerust met houten dozen voor transport naar de gespecificeerde haven.
Veelgestelde vragen
Q. Wat is de kwaliteit van uw machines?
A. Als ervaren fabrikant van SMT-machines hebben wij een aantal technologieën van intellectueel eigendom verkregen, waaronder 14 uitvindingspatenten, 135 praktische patenten, 55 auteursrechten op software,met onze gewonnen R & D afdeling voor productie en inspectieEn bekroond als China high-tech onderneming, Shenzhen TOP merk we garanderen onze hoge kwaliteit van onze machine als een uitstekende fabrikant in China.
V. Hoeveel uren kan de machine per dag werken?
A. De machine kan de hele dag werken, maar voor een langere levensduur, raden wij u aan om 1 of 2 uur per dag vrij te nemen.
Q. Is de machine gemakkelijk te bedienen?
A. Ja, onze machine is erg intelligent en gemakkelijk te bedienen, net als de slimme telefoon, ook de software is gemaakt door ons bedrijf, dus we weten hoe we het intelligenter en gebruiksvriendelijker kunnen maken.
V. Welke diensten kunt u leveren?
- A.
1)We bieden een complete lijnoplossing voor onze klanten;
- We hebben lokale ingenieurs in India, Egypte, Turkije. zolang je de machine koopt, zullen we ingenieurs regelen om je gratis te installeren, debuggen en trainen, totdat je hebt geleerd hoe je de machine bedient,Onze service is erg handig.;
- We hebben ook Chinese ingenieurs die online diensten aanbieden om de machine te bedienen om de problemen met de machine op te lossen;
- We bezoeken onze klanten twee keer per jaar om de machine te bedienen en de status van de machine te bekijken;
- Onze klanten genieten van een gratis upgrade van de machine.
