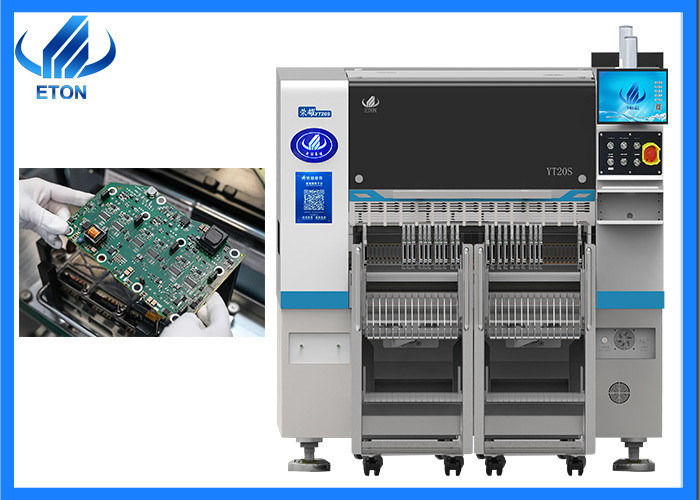

1.5 kW stroomverbruik optimale 98000CPH SMT pick and place machine

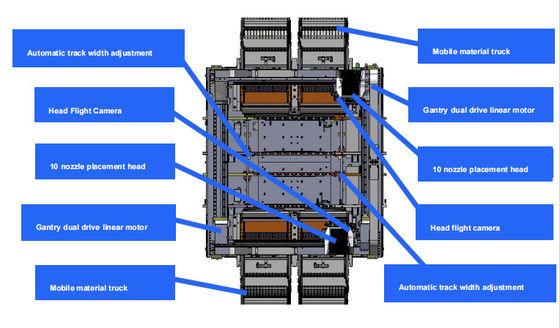

Hoofdkenmerken van de machine

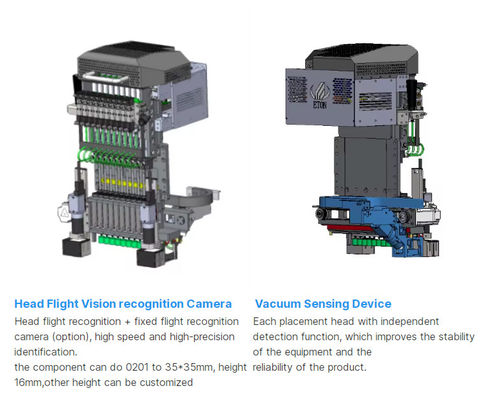

Geïntegreerde plaatsingshoofd
Lichtgewicht, het hoofd is integraal gevormd, de 10 sets Z-assen worden onafhankelijk bestuurd door modulaire magnetische lineaire motor, die de snelheid, nauwkeurigheid en stabiliteit aanzienlijk verbetert
Precieze hoeksysteem
Het modulaire hoeksysteem regelt onafhankelijk de hoek van elk onderdeel om een zeer nauwkeurige plaatsing te garanderen.
Vacuumsensor
Elk plaatsingshoofd met een onafhankelijke detectiefunctie, die de stabiliteit van de apparatuur en de betrouwbaarheid van het product verbetert.
Vermogen voor ultra-hoge snelheden
Door de toepassing van geavanceerde magnetische lineaire motoren en een multifunctionele modulaire kop is de plaatsingscapaciteit met 25% toegenomen ten opzichte van traditionele machines, met een optimale snelheid van 98000CPH
Hoofdparameter van de machine
| Model |
YT20S |
| Afmeting |
| Lange |
1480 mm |
| Breedte |
2680 mm |
| Hoogte |
1650 mm |
| Totaal gewicht |
2380 kg |
| PCB's |
| PCB lengte breedte |
Max: 500*300 mm ((optie 1200*450) Min: 50*50 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Cylinderclamping, spoorbreedte verstelbaar |
| Montage-modus |
Groepsplukken en afzonderlijk plaatsen |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
LED-monitor |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
1 PCS (head flight vision camera) |
| 2 PCS Mark camera |
| Verhoogde precisie |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehoogte |
16 mm (andere hoogte kan worden aangepast) |
| Verhoogde snelheid |
98000 CPH ((In goede staat) |
| Componenten |
0201~12MM verpakkingsmateriaal en IC-materiaal ((Optionele vaste camera voor 0201~35*35MM),Andere componenten kunnen worden aangepast |
| Componentenruimte |
0.2 mm |
| Nummer van het voedingsstation |
104 stuks |
| Aantal sproeiers |
20 stuks |
| Kracht |
220AC 50HZ |
| Energieverbruik |
1.5 kW |
| Operatieomgeving |
23°C ± 3°C |
| Transmissie snelheid |
> 1000 mm/sec |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor |
| Voedingswijze |
Intelligente voeder met dubbele motor |
| Interface van het MES-systeem voor productiemanagement |
Op maat |
Onze tentoonstellingen
Ons bedrijf heeft deelgenomen aan verschillende tentoonstellingen in het buitenland, waaronder India Mumbai Exhibition, India Delhi Exhibition, Egypt Exhibition, Turkey Exhibition, Pakistan Exhibition, enz.
Ons voordeel.
- Focus op SMT hogesnelheid pick and place machine meer dan 20 jaar
- De producten werden geëxporteerd naar meer dan 30 landen en regio's, waaronder Zuid-Korea, India, Vietnam, Tunesië, Egypte, Turkije, Rusland, Brazilië enz.
- ETON heeft 9 uitvindingspatenten, 112 praktische patenten, 12 software-copyrights van intellectuele eigendomstechnologieën verkregen, om een toonaangevende fabrikant van SMT-handel te zijn.
SMT Lijnoplossing
Verzending en bezorging
Verzendroute:
※ Door de lucht, voor monsters en kleine pakketten
※ Door zee, voor grote verpakkingen en hoeveelheden;
※ Andere manieren zoals door de klant gevraagd.
Levertijd:
※ Binnen 30 dagen.
Veelgestelde vragen
V: Is het moeilijk om de machine te gebruiken?
A: De machine is erg intelligent en gemakkelijk te bedienen, net als de slimme telefoon, ook de software is gemaakt door ons bedrijf, dus we weten hoe we het intelligenter en gebruiksvriendelijker kunnen maken.
V: Heeft uw machine kwaliteitscertificaten?
A: We zijn een hightech onderneming met CE, SIRA, CCC, ISO toegekend als "Well-know brand" en vele technologiepatenten, en hebben rijke ervaring (meer dan 13 jaar) in LED-licht productielijn programma.
V: Waarom zou u bij ons moeten kopen en niet bij andere leveranciers?
A: We zijn een high-tech professionele fabrikant van SMT-machine met meer dan 13 jaar met goede kwaliteit en reputatie."Professionele, zeer efficiënt, kostenefficiënt" zijn onze voordelen.
