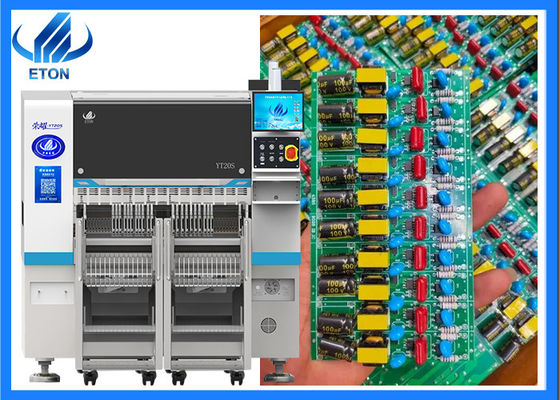

Hoofdparameter van de machine
| Model |
YT20S |
| Afmeting |
| Lange |
1480 mm |
| Breedte |
2680 mm |
| Hoogte |
1650 mm |
| Totaal gewicht |
2380 kg |
| PCB's |
| PCB lengte breedte |
Max: 500*300 mm ((optie 1200*450) Min: 50*50 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Cylinderclamping, spoorbreedte verstelbaar |
| Montage-modus |
Groepsplukken en afzonderlijk plaatsen |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
LED-monitor |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
1 PCS (head flight vision camera) |
| 2 PCS Mark camera |
| Verhoogde precisie |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehoogte |
16 mm (andere hoogte kan worden aangepast) |
| Verhoogde snelheid |
98000 CPH ((In goede staat) |
| Componenten |
0201~12MM verpakkingsmateriaal en IC-materiaal ((Optionele vaste camera voor 0201~35*35MM),Andere componenten kunnen worden aangepast |
| Componentenruimte |
0.2 mm |
| Nummer van het voedingsstation |
104 stuks |
| Aantal sproeiers |
20 stuks |
| Kracht |
220AC 50HZ |
| Energieverbruik |
1.5 kW |
| Operatieomgeving |
23°C ± 3°C |
| Transmissie snelheid |
> 1000 mm/sec |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor |
| Voedingswijze |
Intelligente voeder met dubbele motor |
| Interface van het MES-systeem voor productiemanagement |
Op maat |
Maatschappelijke Inleiding:
Ons bedrijf neemt elk jaar deel aan vele tentoonstellingen in binnen- en buitenland,
U zult de stand van ETON zien op enkele bekende grootschalige tentoonstellingen in China, waaronder grootschalige tentoonstellingen in Shenzhen, Guangzhou, Chongqing, Shanghai en andere plaatsen.
Buitenlandse tentoonstellingen omvatten tentoonstellingen in meer dan 20 landen, waaronder Mumbai, Delhi, Egypte, Turkije en Vietnam.
Diensten:
Onderhoudsduur 1 jaar
Eén jaar garantie. Tijdens de garantie zijn alle onderdelen die gerepareerd en vervangen moeten worden gratis.
Onderhoud gedurende de levensduur van software en hardware
Gratis upgrade software, de software is Reach en ontwikkeld door ETON, dus we ondersteunen levenslange gratis upgrade updates.
Regelmatig klanten bezoeken en informatie verzamelen
We bezoeken regelmatig klanten.We zullen lokale klanten bezoeken en onze service ondersteunen en tijdig feedback verzamelen over klantvoorstellen..
Het verstrekken van actuele informatie over technologie en apparatuur
We geven professionele technologische suggesties aan onze klanten.
Diensten ter plaatse
We hebben een aantal officiële sites in India zoals Mumbai en New Delhi, hebben ook een site in Egypte, Turkije die tijdig service kan leveren met onze ingenieurs.
Volgens uw behoeften, zal toegewijde senior ingenieur naar uw fabriek komen voor gratis installatie en u trainen hoe u de machine te bedienen.
Verpakking:
Wat betreft de verpakking van de producten, gebruiken we vacuümverpakking om de schade van de producten te verminderen.we gebruiken houten dozen om ze te bedekken om de veiligheid van de machines te garanderen.
Welke defecten kunnen röntgenstralen detecteren in SMT-processen?
Het maakt gebruik van de doordringende kracht van röntgenstralen om problemen zoals onvoldoende soldeer, slechte soldeer,en kortsluiting van soldeerslijpen.
Wanneer defecten zoals poriën, slaginsluitingen en onvolledige soldering optreden, zullen er heldere vlekken of heldere lijnen ontstaan in het defecte gebied.we kunnen beoordelen of er een defect is in een gebied op basis van of een gebied in het inspectiebeeld helderder is dan het omringende achtergrondgebiedUit het oogpunt van de beeldverwerking kunnen wij beoordelen of een gebied een defect is op basis van de pixelgrays in het foutdetectiebeeld.
De meest waarschijnlijke oorzaken van leegtes zijn de soldeerpasta en de componenten zelf.
Als er een grijze "brug" is tussen de soldeerverbindingen, kunnen we in principe oordelen dat de soldeer kortsluiting heeft.
Als de hoeveelheid soldeerpasta abnormaal is of de SMT afwijkt, kunnen de onderdelen verplaatst worden.en we kunnen zien dat de componenten verkeerd zijn geplaatst.
Lasfouten kunnen worden beoordeeld aan de hand van de grijschaal en de grootte van de soldeersluitingen.
Het beeld dat door röntgenonderzoek wordt gepresenteerd, is dat het soldeersnoer aanzienlijk groter is dan normaal.
Onvoldoende soldeerpasta of soldeerpasta die tijdens de reflow in de nabijgelegen vias stroomt.
Koudsolden is de onvolledige smelting van SMT-soldeerpasta als gevolg van onvoldoende soldeertemperatuur en tijd tijdens reflow solderen.Maar röntgenfoto's laten het probleem duidelijk zien..
