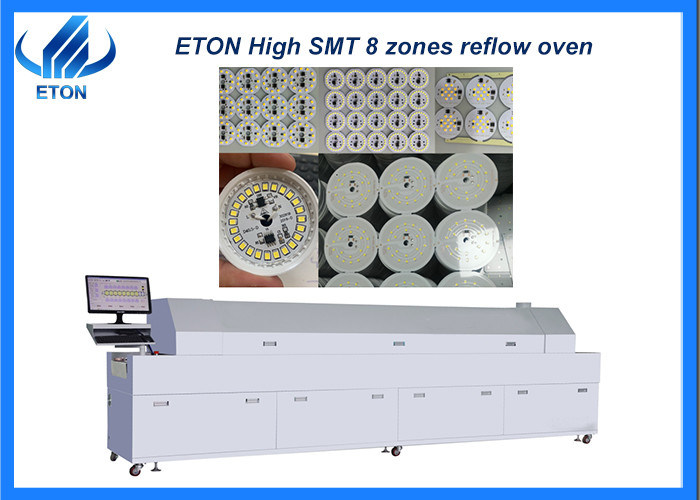

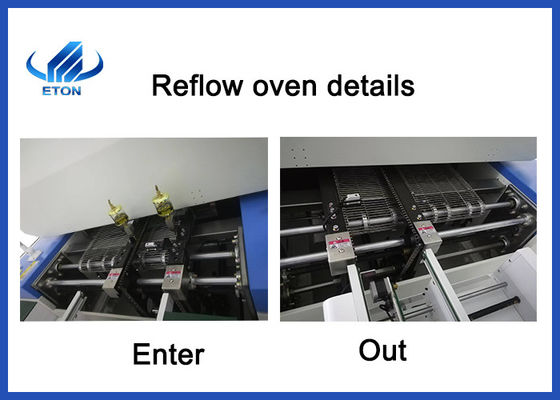

SMT 450 mesh belt reflow oven automatische hoge efficiëntie apparatuur
Beschrijving
De technologie van het terugvloeiend solderen is niet nieuw op het gebied van elektronische productie.Er is een verwarmingscircuit in dit apparaat., waarbij lucht of stikstof wordt gebruikt Na verhitting tot een voldoende hoge temperatuur, wordt het geblazen naar de printplaat waarop de componenten zijn geplakt,zodat de soldeer aan beide zijden van de componenten smelt en bindt met het hoofdbordHet voordeel van dit proces is dat de temperatuur gemakkelijk te regelen is, oxidatie tijdens het lasproces kan worden vermeden en de productiekosten gemakkelijker te regelen zijn.
Kenmerken
- Het heeft een geïmporteerde hogesnelheidsmotor met directe aandrijving voor de thermische cyclus, een lage geluidsdruk, een lage trilling en een hoge efficiëntie van de thermische cyclus.
- Het neemt Panasonic PLC industriële besturingsproducten om de bovenste en onderste computer te besturen, die eersteklas stabiliteit heeft.
- Het heeft een vertragingsschakelaarsbeschermingsfunctie om te voorkomen dat de transmissiecomponenten vervormd raken door onevenwichtige koeling.
- Het heeft een afsluitingsbeschermingsfunctie om de normale uitgang van het PCB na het afsluiten zonder schade te garanderen.
- Met geluids- en lichalarm en noodremmen.
- Alle zones worden apart op- en afverwarmd, er circuleert onafhankelijk hete lucht, de temperatuur wordt onafhankelijk geregeld en de temperatuurregeling is ±1°C nauwkeurig.
- De modulaire verwarmingsstructuur kan de invloed van de luchtstroom in het temperatuurbereik effectief voorkomen, ervoor zorgen dat de componenten gelijkmatig worden verwarmd en dat de zijdelingse temperatuurdeviatie < ± 2 °C is.
- De bovenste oven wordt geopend door een pneumatische aansluiting, die veilig, betrouwbaar en handig is voor het reinigen van de oven.
- De warmtebron van de speciale duurzame nikkelverwarmingsdraad, overvloedig vermogen, snelle verwarming, minder dan 20 minuten van kamertemperatuur tot constante temperatuur.
- De vereenvoudigde en traditionele Chinese MMI-operatie-interface en de controle van de software met kunstmatige intelligentie vergemakkelijken het gebruik van de software aanzienlijk.
- Het heeft een volledige online temperatuurtestcurve en analyse-, opslag-, terugroepactiviteiten en printfuncties.
- Dedicated temperature acquisition module, hoge nauwkeurigheid en hoge snelheid, met koude verbindingscompensatiefunctie.
- Temperatuurverzameling maakt gebruik van de RS-485-interface, die handig is voor het op afstand controleren van de temperatuur van het apparaat.
- Met automatische afsluitingsfunctie.
- Host computer besturing, computer kan worden afgesneden, onafhankelijke besturing, computer werking, handige mens-machine dialoog, duidelijke interface, intuïtieve afbeelding,kan op elk moment tussen Chinees en Engels schakelen, en verschillende parameterinstellingen zorgen voor nauwkeurige en snelle numerieke invoer.
- Met behulp van PLC-besturing is de temperatuurcontrole stabiel en nauwkeurig en wordt de temperatuur van elke zone individueel gecontroleerd.
- De motor is geïmporteerd, van hoge kwaliteit en bestand tegen hoge temperaturen, met een goede structuur en een goede warmteafvoer, om de levensduur en betrouwbaarheid ervan te garanderen.De directe verbindingsmodus verbindt het windwiel met een snelheid van maximaal 2800 t/min om voldoende warme luchtstroom te leveren.
Technische parameter
| Productmodel |
ET-R8 |
| Verwarmingssysteem |
NO. van verwarmingszone |
Hoogste 8 warmluchtverwarming, onderste 8 warmluchtverwarming |
| Lange verwarmingszone |
3000 mm |
| verwarmingsmethode |
Volledige hete lucht |
| Verzorgingssysteem |
Maximale PCB-breedte |
Gordel met een oogvergroting van 450 mm, zonder loodrail |
| Vervoerrichting |
Links-rechts, rechts naar links (optie) |
| Hoogte van de transportband |
Gelagband 880±20 mm |
| Leveringswijze |
Gordel aandrijving + spoor (optioneel) |
| Versnelling van het transportband |
0-2000 mm/min |
|
Controlesysteem
|
vermogen |
380V 50/60Hz Driefasige vijfdraad AC:380V 50Hz |
| Startvermogen |
28 kW |
| Werkvermogen |
7 kW |
| Verwarmingstijd |
Ongeveer 15 minuten. |
| Temperatuursysteem |
Kamertemperatuur 350°C |
| Temperatuurregelmethode |
PID-besturing + SSR-aandrijving |
| Temperatuurregeling |
± 1°C |
| Abnormaal alarm |
Alarm voor abnormale temperatuur |
| Machinesysteem |
Afmetingen van de machine ((L*W*H) |
5000 mm*1000 mm*1500 mm |
| Gewicht van de machine |
1200 kg |
Applicatie op de machine
Certificaten
Als ervaren fabrikant van SMT-machines hebben wij een aantal intellectuele eigendomstechnologieën verkregen, waaronder 9 uitvindingspatenten, 112 praktische patenten, 12 software-copyrights,met onze gewonnen R & D afdeling voor productie en inspectieEn ook de overzeese certificaten als CE, CCC, SIRA,enzovoort.
Markt
Onze producten waren geëxporteerd naar meer dan 30 landen en regio's, waaronder Zuid-Korea, India, Vietnam, Tunesië, Egypte, Turkije, Rusland, Brazilië enz. En hier zijn enkele van onze grote klanten:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, enzovoort.
Gerelateerde machine
Wekan een hele SMT-productielijn leveren,LED-productielijn:
