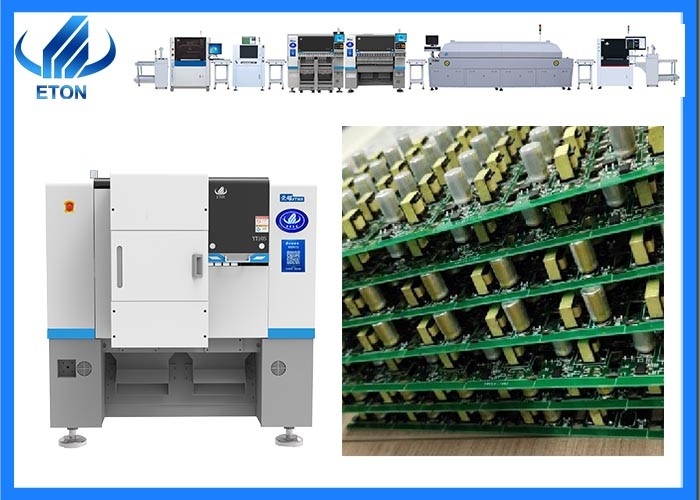

YT10S SMT PICK AND PLACE machine:
10 hoofden, 52 voedingsstations.
Toepassen op 0402 ~ 35 * 35mm componenten moeten optie vaste camera
PCB-grootte: 500*450mm, 50*50mm
Toepassing: power driver, huishoudelijk elektrisch paneel, led-licht, downlight, straatlicht, panelenlicht, 3c-producten, enz.
Nieuwe functies en prestaties:
1. Geïntegreerde plaatsingshoofd
De 10 sets van Z-assen worden onafhankelijk bestuurd door een modulaire magnetische lineaire motor, die de snelheid, nauwkeurigheid en stabiliteit aanzienlijk verbetert.
2.Precisie hoeksysteem
Het modulaire hoeksysteem regelt onafhankelijk de hoek van elk onderdeel om een zeer nauwkeurige plaatsing te garanderen.
3.Head Flight Visie Recognition Camera
Hoofdvluchtherkenning + vaste vluchtherkenning camera (optie), hoge snelheid en hoge precisie identificatie. het onderdeel kan doen 0201 tot 35 * 35mm, hoogte 16mm, andere hoogte kan worden aangepast
De technische parameter vanSMT-chipmonter
| Model |
YT10S |
| Afmeting |
| Lange |
1480 mm |
| Breedte |
2020 mm |
| Hoogte |
1650 mm |
| Totaal gewicht |
2380 kg |
| PCB's |
| PCB lengte breedte |
Max: 500*450 mm ((optie 1200*450) Min: 50*50 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Cylinderclamping, spoorbreedte verstelbaar |
| Montage-modus |
Groepsplukken en afzonderlijk plaatsen |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
LED-monitor |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
1 PCS (head flight vision camera) |
| 2 PCS Mark camera |
| Verhoogde precisie |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehoogte |
16 mm (andere hoogte kan worden aangepast) |
| Verhoogde snelheid |
48000 CPH ((In goede staat) |
| Componenten |
0201~15MM verpakkingsmateriaal en IC-materiaal ((Optionele vaste camera voor 0201~35*35MM), Andere componenten kunnen worden aangepast |
| De snelheid van de componenten |
0.2 mm |
| Nummer van het voedingsstation |
52 PCS (104 PCS-optie) |
| Aantal sproeiers |
10 stuks |
| Kracht |
220AC 50HZ |
| Energieverbruik |
1.5 kW |
| Operatieomgeving |
23°C ± 3°C |
| Transmissie snelheid |
> 1000 mm/sec |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor |
| Voedingswijze |
Intelligente voeder met dubbele motor |
| Interface van het MES-systeem voor productiemanagement |
Op maat |
SMT-chipmonterToepassing: SMT-lijn
Halfautomatische stencilprinter:Solder paste Printing
| Model |
ET-S600 |
| Afmetingen |
1400*800*1680 mm |
| Grootte van het platform |
300 × 600 mm |
| PCB-grootte |
250 × 550 mm |
| Grootte van het model |
550 × 830 mm |
| Druksnelheid |
0-8000 mm/min |
| PCB-dikte |
0-50 mm |
| PCB-fijnstembereik |
Voorzijde/zijde ± 10 mm |
| Stroomvoorziening |
1PAC 220V 50/60HZ |
| Hoogte van het platform |
850 ± 20 mm |
| Precisie van herhaalbaarheid |
±0,01 mm |
| Positioneringsmodus |
Buiten/referentiegat |
| Gewicht |
Ongeveer 200 kg. |
Eenvoudig vervoerband:
Gebruik de stensilprinter om de soldeerpasta op het PCB te printen
| Model |
ET-C500 |
| Staalframeconstructie, spoorlengte |
L=500 |
| Breedte-instelbereik |
50 ∼ 350 mm |
| PCB-grootte |
500*350 mm |
| Transmissiehoogte |
920±20 |
| Transmissie |
Vlakbandconveyor van 5 mm |
| Versnelling |
Verstelbaar van 0,5 tot 9 m/min |
| Motor |
Een set van 25 W stappenmotor |
| Controle |
Industriële bedieningspaneel |
| Vervoerrichting |
Alleenstaand (links → rechts) |
| Eén besturingssectie, twee sensoren. |
Pick-and-Place-machine: Montageonderdeel
De PCB-plaat die met soldeerpasta is geborsteld, wordt naar de pick-and-place-machine gestuurd voor automatische montage.en de pick and place machine zal automatisch delen te kiezen en plaats op PCB
8 Zone Hersteloopoven:Hersteloodsen
De PCB-plaat wordt gemonteerd met componenten wordt naar de reflowoven gestuurd, de reflowoven zal de componenten verwarmen en lassen met soldeerpasta op PCB.
| Productmodel |
ET-R8 |
| Verwarmingssysteem |
NO. van verwarmingszone |
Hoogste 8 warmluchtverwarming, onderste 8 warmluchtverwarming |
| |
Lange verwarmingszone |
3000 mm |
| |
verwarmingsmethode |
Volledige hete lucht |
| Verzorgingssysteem |
Maximale PCB-breedte |
Gordel met een oogvergroting van 450 mm, zonder loodrail |
| |
Vervoerrichting |
Links-rechts, rechts naar links (optie) |
| |
Hoogte van de transportband |
Gelagband 880±20 mm |
| |
Leveringswijze |
Gordel aandrijving + spoor (optioneel) |
| |
Versnelling van het transportband |
0-2000 mm/min |
|
Controlesysteem
|
vermogen |
380V 50/60Hz Driefasige vijfdraad AC:380V 50Hz |
| |
Startvermogen |
28 kW |
| |
Werkvermogen |
7 kW |
| |
Verwarmingstijd |
Ongeveer 15 minuten. |
| |
Temperatuursysteem |
Kamertemperatuur 350°C |
| |
Temperatuurregelmethode |
PID-besturing + SSR-aandrijving |
| |
Temperatuurregeling |
± 1°C |
| |
Abnormaal alarm |
Alarm voor abnormale temperatuur |
|
Machinesysteem
|
Afmetingen van de machine ((L*W*H) |
4600 mm*1000 mm*1400 mm |
| |
Gewicht van de machine |
1300 kg |
Service ETON
- Ik weet het niet.
- Professionele oplossingen: bieden professionele SMT Full Line oplossingen
- Gratis garantie: fabrieksservice met een garantie van één jaar. Alle onderdelen die binnen de garantieperiode beschadigd zijn, worden kosteloos vervangen
- Gratis installatie: gratis installatie ter plaatse om een soepele productie te garanderen.
- Gratis technische opleiding: beroepsopleiding in de exploitatie en het onderhoud.
- Gratis technische ondersteuning: 24 uur per dag technische online ondersteuning.
- Free Software Upgrade: Bied gratis software-upgrades voor het hele leven aan
