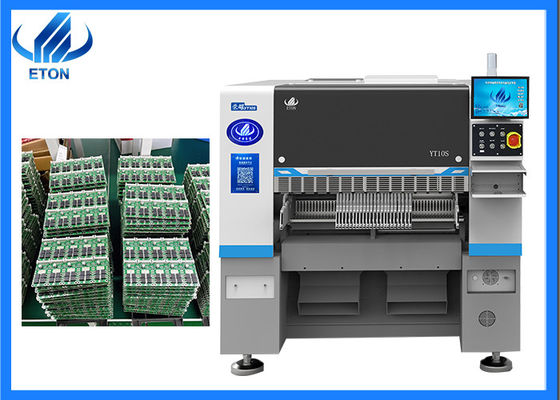

Midden-LED-lamplamplamp 52 voedingsapparaat SMT pick and place machine

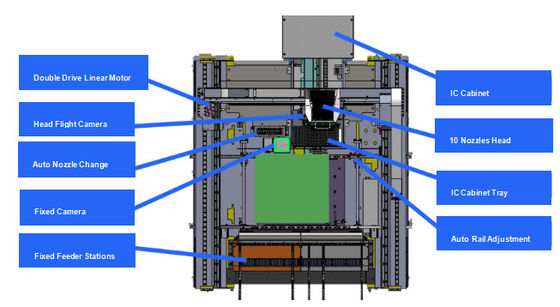

Hoofdkenmerken van de machine
1.X,Y en Z-assen nemen allemaal zelf ontwikkelde high-end magnetische lineaire motor aan
2.Flexibele PCB-behandelingsmogelijkheden, multi-station, multi-materiaal montage
3De Y-as heeft een dubbele aandrijving van het portier.
4. Ondersteuning van automatische vervangende spuitstukfunctie (optie)
5.Toepassen op 0201~35*35mm band spoel pakket en IC tray feeder
● Eén portier, 10 splines.
● Maximaal PCB-bord: 500*450 mm, minimaal 50*50 mm.
● Optioneel IC-kas,ANC, flexibele productie
● Flexible bedrading is mogelijk door modulaire plaatsing
| Model |
YT10S |
| Afmeting |
| Lange |
1480 mm |
| Breedte |
2020 mm |
| Hoogte |
1650 mm |
| Totaal gewicht |
2380 kg |
| PCB's |
| PCB lengte breedte |
Max: 500*450 mm ((optie 1200*450) Min: 50*50 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Cylinderclamping, spoorbreedte verstelbaar |
| Montage-modus |
Groepsplukken en afzonderlijk plaatsen |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
LED-monitor |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
1 PCS (head flight vision camera) |
| 2 PCS Mark camera |
| Verhoogde precisie |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehoogte |
16 mm (andere hoogte kan worden aangepast) |
| Verhoogde snelheid |
48000 CPH ((In goede staat) |
| Componenten |
0201~15MM verpakkingsmateriaal en IC-materiaal ((Optionele vaste camera voor 0201~35*35MM), Andere componenten kunnen worden aangepast |
| Componentenruimte |
0.2 mm |
| Nummer van het voedingsstation |
52 PCS (104 PCS-optie) |
| Aantal sproeiers |
10 stuks |
| Kracht |
220AC 50HZ |
| Energieverbruik |
1.5 kW |
| Operatieomgeving |
23°C ± 3°C |
| Transmissie snelheid |
> 1000 mm/sec |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor |
| Voedingswijze |
Intelligente voeder met dubbele motor |
| Interface van het MES-systeem voor productiemanagement |
Op maat |
Markt
Onze producten waren geëxporteerd naar meer dan 30 landen en regio's, waaronder Zuid-Korea, India, Vietnam, Tunesië, Egypte, Turkije, Rusland, Brazilië enz. En hier zijn enkele van onze grote klanten:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, enzovoort.
PakkettenVerpakking in filmverpakking en schuim katoen, en het bedekken van vacuümzak in stevige houten dozen.
Stap 1: Wikkelen met rekfilm om te voorkomen dat de apparatuur uit de
Stap 2: Vacuümpapierverpakking en vochtdichte zak, zodat de machine tijdens het vervoer droog kan worden gehouden om vocht te voorkomen.
Stap 3: Gebruik riemen en driehoekig hout om de machine te bevestigen om schade aan de machine tijdens het vervoer te voorkomen.
Stap 4: Elke geëxporteerde machine wordt uitgerust met stevige houten exportdozen, om ervoor te zorgen dat het geleverde product goed is.
Diensten
Onderhoudsduur 1 jaar
Eén jaar garantie Tijdens de garantie zijn alle onderdelen die moeten worden gerepareerd en vervangen gratis.
Onderhoud gedurende de levensduur van software en hardware
Gratis upgrade software, de software is Reach en ontwikkeld door ETON, dus we ondersteunen levenslange gratis upgrade updates.
Regelmatig klanten bezoeken en informatie verzamelen
We bezoeken klanten regelmatig.We zullen lokale klanten bezoeken en onze service ondersteunen en tijdig feedback verzamelen over klantvoorstellen..
Het verstrekken van actuele informatie over technologie en apparatuur
We geven professionele technologische suggesties aan onze klanten.
Diensten ter plaatse
We hebben een aantal officiële sites in India zoals Mumbai en New Delhi, hebben ook een site in Egypte, Turkije die tijdig service kan bieden met onze ingenieurs.
Volgens uw behoeften, zal toegewijde senior ingenieur naar uw fabriek komen voor gratis installatie en training u hoe u de machine te bedienen.
Veelgestelde vragen
Wat voor machine heb je?
A.We zijn de hogesnelheid SMT pick en plaats machine fabrikant, en ook we bouwen ons merk om efficiënter en gemakkelijker machine voor onze klanten.waardereeksen met hoge precisie en hoge productiviteit.
V. Wat is de werkelijke snelheid van uw producten?
A. Voor de werkelijke snelheid van de machine, die door vele factoren wordt beperkt, dat betrekking heeft op het aantal componenten, de tijd om PCB-bord te sturen Het is de eerste stap in de ontwikkeling van de productie en de eerste stap in de ontwikkeling van de productie.
