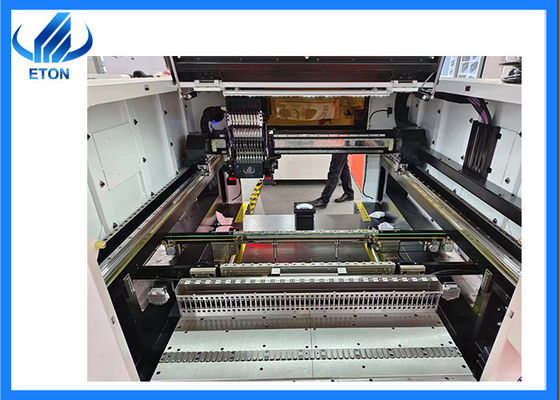

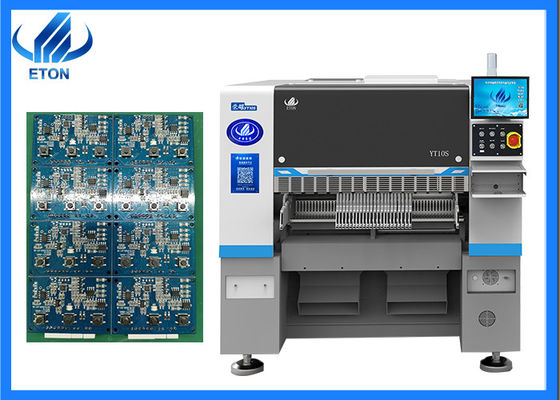

Halfgeleider pick-and-place machine 2000kg 48000 CPH
Hoofdkenmerken van de machine
1.X,Y en Z-assen nemen allemaal zelf ontwikkelde high-end magnetische lineaire motor aan
2.Flexibele PCB-behandelingsmogelijkheden, multi-station, multi-materiaal montage
3De Y-as heeft een dubbele aandrijving van het portier.
4. Ondersteuning van automatische vervangende spuitstukfunctie (optie)
5.Toepassen op 0201~35*35mm band spoel pakket en IC tray feeder
● Een gloednieuwe, zelf ontwikkelde, hoogprecieze plaatskop.
● De combinatie van een hoge nauwkeurigheid van de merkherkenning camera met een vaste vlucht visie camera om de plaatsing nauwkeurig te verzekeren.
● De plaatsingshoofd heeft een onafhankelijke vacuümdetectie en verbetert de plaatsingsprestaties.
● Offline programmering,bespaart tijd tijdens de overstapcycli.
● De software bevat Al Deep Learning en automatische optimalisatie functies.
● Ondersteunt het aanbieden van een MES-systeeminterface.
● Uitgerust met coördinatenimportfunctie.
Hoofdparameter van de machine
| Model |
YT10S |
| Afmeting |
| Lange |
1480 mm |
| Breedte |
2020 mm |
| Hoogte |
1650 mm |
| Totaal gewicht |
2380 kg |
| PCB's |
| PCB lengte breedte |
Max: 500*450 mm ((optie 1200*450) Min: 50*50 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Cylinderclamping, spoorbreedte verstelbaar |
| Montage-modus |
Groepsplukken en afzonderlijk plaatsen |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
LED-monitor |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
1 PCS (head flight vision camera) |
| 2 PCS Mark camera |
| Verhoogde precisie |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehoogte |
16 mm (andere hoogte kan worden aangepast) |
| Verhoogde snelheid |
48000 CPH ((In goede staat) |
| Componenten |
0201~15MM verpakkingsmateriaal en IC-materiaal ((Optionele vaste camera voor 0201~35*35MM), Andere componenten kunnen worden aangepast |
| Componentenruimte |
0.2 mm |
| Nummer van het voedingsstation |
52 PCS (104 PCS-optie) |
| Aantal sproeiers |
10 stuks |
| Kracht |
220AC 50HZ |
| Energieverbruik |
1.5 kW |
| Operatieomgeving |
23°C ± 3°C |
| Transmissie snelheid |
> 1000 mm/sec |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor |
| Voedingswijze |
Intelligente voeder met dubbele motor |
| Interface van het MES-systeem voor productiemanagement |
Op maat |
Ons voordeel.
Etonis de pionier in het SMT-machine veld in China die meer dan 20 jaar ervaring hebben. en bezit CCC, SIRA, CE certificaten met 14 uitvindingspatenten, 135 praktische patenten,55 auteursrechten op software van technologieën van intellectuele eigendom.
Overzeese markt:De producten die naar meer dan30 landen en regio's, waaronder Zuid-Korea, India, Vietnam, Tunesië, Egypte, Turkije, Rusland, Brazilië, enz..
Pakketten
De machine moet van goede kwaliteit zijn tijdens het transport tot aan de bestemming van onze klanten, wat een essentieel aspect is voor een geschikte service voor onze klanten om onze machine te kopen.Dus een kwalitatieve en stevige verpakking is een belangrijke missie voor ons., hier zijn de gespecificeerde stappen voor uw referentie:
Gerelateerde machine

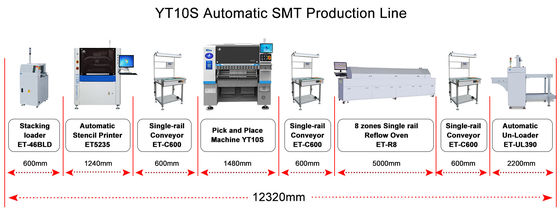

Wekan een hele SMT-productielijn leveren,LED-productielijn:
1.Pick en plaats machine
2. laadmachine
3. Transportmachine
4. Stenselprinter
5. reflowovenmachine
6. Onlaadmachine
7. Soldeerpasta-mixer
8. Rol naar rol led strip licht assemblage machine
Diensten
Voorverkoopservice
Een geschikt productieplan
Advies geven over elektrische apparatuur en opzet van de installatie
Verkoopservice
Rapporteer de status van de machine in de tijd
Volg op en stuur video van de testmachine
Naverkoopservice
Upgrade gedurende de levensduur van de software
24 uur om problemen online op te lossen
Ingenieurs kunnen ter plaatse aankomen om het gebruik van de machine te leren en de bugs op te lossen
Regelmatig bezoek (garantieperiode van één jaar, reparatie van onderdelen gratis; een of twee keer per jaar na de garantie)
Veelgestelde vragen
Q. Kan ik gaan kijken of u de apparatuur aan India heeft verkocht?
A. Ja, we hebben onze machine in India verkocht, maar voor het feit dat we het niet kunnen beslissen voor mijn klant, maar ik zal proberen om contact op te nemen met mijn klant.omdat niemand wil dat zijn concurrenten zijn productielocatie bezoeken.
Q. Is de machine gemakkelijk te bedienen?
A. Ja, onze machine is erg intelligent en gemakkelijk te bedienen, net als de slimme telefoon, ook de software is gemaakt door ons bedrijf, dus we weten hoe we het intelligenter en gebruiksvriendelijker kunnen maken.
