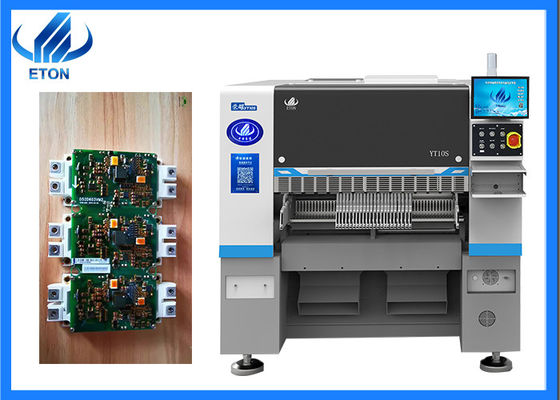

10 spuitstuk geïntegreerd hoofd LED display SMT pick and place machine

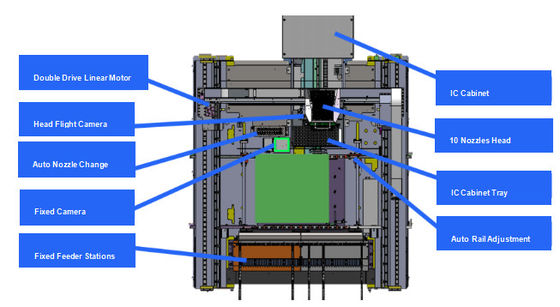

Hoofdkenmerken van de machine
1.X,Y en Z-assen nemen allemaal zelf ontwikkelde high-end magnetische lineaire motor aan
2.Flexibele PCB-behandelingsmogelijkheden, multi-station, multi-materiaal montage
3De Y-as heeft een dubbele aandrijving van het portier.
4. Ondersteuning van automatische vervangende spuitstukfunctie (optie)
5.Toepassen op 0201~35*35mm band spoel pakket en IC tray feeder
Hoofdparameter van de machine
| Model |
YT10S |
| Afmeting |
| Lange |
1480 mm |
| Breedte |
2020 mm |
| Hoogte |
1650 mm |
| Totaal gewicht |
2380 kg |
| PCB's |
| PCB lengte breedte |
Max: 500*450 mm ((optie 1200*450) Min: 50*50 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Cylinderclamping, spoorbreedte verstelbaar |
| Montage-modus |
Groepsplukken en afzonderlijk plaatsen |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
LED-monitor |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
1 PCS (head flight vision camera) |
| 2 PCS Mark camera |
| Verhoogde precisie |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehoogte |
16 mm (andere hoogte kan worden aangepast) |
| Verhoogde snelheid |
48000 CPH ((In goede staat) |
| Componenten |
0201~15MM verpakkingsmateriaal en IC-materiaal ((Optionele vaste camera voor 0201~35*35MM), Andere componenten kunnen worden aangepast |
| Componentenruimte |
0.2 mm |
| Nummer van het voedingsstation |
52 PCS (104 PCS-optie) |
| Aantal sproeiers |
10 stuks |
| Kracht |
220AC 50HZ |
| Energieverbruik |
1.5 kW |
| Operatieomgeving |
23°C ± 3°C |
| Transmissie snelheid |
> 1000 mm/sec |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor |
| Voedingswijze |
Intelligente voeder met dubbele motor |
| Interface van het MES-systeem voor productiemanagement |
Op maat |
Applicatie op de machine
Markt
ETON bedrijf die niet alleen leveren onze high speed SMT machine in de Chinese markt, maar ook overzeese markt om onze klant te laten genieten van een site service, efficiënte productie enlaag verbruik.
Onze tentoonstellingen
Ons bedrijf heeft deelgenomen aan verschillende tentoonstellingen in het buitenland, waaronder India Mumbai Exhibition, India Delhi Exhibition, Egypt Exhibition, Turkey Exhibition, Pakistan Exhibition, enz.
Verzending en bezorging
Landvervoer:geschikt voor binnenlanden en betaalbaar;
Luchtvracht:voor dringende goederen, en het is de duurste vervoerswijze;
Verzending:Het is geschikt voor zware goederen, en het gemak en de lagere kosten van de verzending die gemakkelijk voor klanten om de aankomsttijd van de goederen te accepteren.
Gerelateerde machine
ETON is een toonaangevende SMT hogesnelheid pick en plaats machine fabrikant in China, en we bieden ook een hele lijn oplossing met perifere apparaten zoals stencil printer, vervoerband, lijm dispenser,overgangsoven en reflowoven, enz..
Veelgestelde vragen
Q. Kan ik de CIF-prijs gebruiken?
A. De CIF-prijs moet de vracht- en verzekeringskosten toevoegen, terwijl voor het deel van EXW dat goedkoper en handig is, een geschikte prijs voor beide partijen is.
Q. Wat is de kwaliteit van uw machines?
A. Als ervaren fabrikant van SMT-machines hebben wij een aantal intellectuele eigendomstechnologieën verkregen, waaronder 9 uitvindingspatenten, 112 praktische patenten, 12 softwarecopyrights,met onze gewonnen R & D afdeling voor productie en inspectie. En bekroond als China high-tech onderneming, Shenzhen TOP merk we garanderen onze hoge kwaliteit van onze machine als een uitstekende fabrikant in China.
V. Hoeveel uren kan de machine per dag werken?
A. De machine kan de hele dag werken, maar voor een langere levensduur, raden wij u aan om 1 of 2 uur per dag vrij te nemen.
