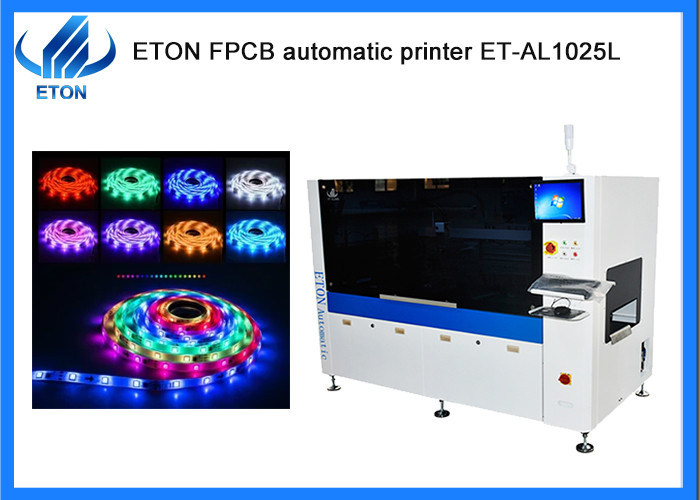

Volledig automatischTwee onafhankelijke gemotoriseerde drukkoppendrukmachine
Configuratie van de machine
● Programmabele ophangprinterkop
●Twee sets stappenmotor aandrijving,de druk van de voorste en achterste schraper kan afzonderlijk worden ingesteld om de inconsistentie van de voorste en achterste afdruk te waarborgen die wordt veroorzaakt door vermoeidheidsdeformatie van het schrapermateriaal;
●Het is een zeer efficiënte methode om het drukwerk te verbeteren en te voorkomen dat de soldeerpasta lekt.
● Standaard roestvrijstalen schraper, uniek ontwerp, verbetert de levensduur van het lemmet;
● Systemen om het gezichtsvermogen naar beneden uit te richten;
● CNC-geleidingsrails;
● industriële computer, Windows XP-interface besturingssysteem;
● Ingebouwd software-diagnosesysteem;
● SMEMA-interface.
Technische parameter
| Schermframes |
Min Grootte |
850 mm |
| Maximale grootte |
550 mm |
| Dikte |
25 tot 45 mm |
| FPCB Min Grootte |
50 mm |
| FPCB maximale grootte |
260 mm |
| FPCB-dikte |
0.5~5 mm |
| FPCB Warpage |
Max. FPCB-diagonale 1% |
| Transporthoogte |
900 ± 40 mm |
| Vervoersrichting |
Links naar rechts |
| Transportsnelheid |
Maximaal 1000 mm/s Programmeerbaar (instelbaar) |
| Plaats van het bestuur |
Ondersteuningssysteem |
Spanning van het platform |
| Klemsysteem |
Randklem bevestigd |
| Afdrukkop |
Twee onafhankelijke gemotoriseerde drukkoppen |
| Squeegee snelheid |
6~300 mm/sec |
| Druk van de squeegee |
0~10 kg/cm2 |
| Squeegeehoek |
55° (Standaard) |
| Typ van de spuitmachine |
roestvrij staal ((Standaard), kunststof |
| Snelheid van het scheiden van de stensels |
0.1~20 mm/sec Programmeerbaar |
| Reinigingssysteem |
Handreiniging |
| Tabel Aanpassingsbereiken |
X:±5 mm;Y:±5 mm;θ:±2° |
| Machines |
| Herhalingspositie nauwkeurigheid |
±0,01 mm |
| Accuraatheid van het drukwerk |
± 0,025 mm |
| Cyclustijd |
≤ 9 s (exclusief drukwerk en reiniging) |
| Gebehorende lucht |
4.5 tot en met 6 kg/cm2 |
| Stroominvoer |
AC:220±10%,50/60HZ 1Φ 1,5 kW |
| Controlemethode |
PC-controle |
| Afmetingen van de machine |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Gewicht van de machine |
Ongeveer 600 kg. |
| Vervoer van FPCB over plaathoogte |
20 mm |
Ons voordeel.
ETON streeft ernaar een nationaal merk te creëren en een internationale Chinese onderneming op te bouwen.Na meer dan tien jaar onderzoek en ontwikkeling, heeft ETON een zelfvoorzieningspercentage van meer dan 98% bereikt op het gebied van precisiecomponenten voor pick-and-place-machines, waaronder zelfontwikkelde motoren, bedieningselementen, aandrijvingen, optische algoritmen, databases, enz.Het heeft ook een volledige SMT-industrie-keten van pick-and-place-machines in zijn 52Het is een industrieel park van 1000 vierkante meter in Jiangxi.
Door voortdurende technologische updates, productverbeteringen en systeemverbeteringen,ETON heeft een sprong gemaakt van de eerste generatie naar de dertiende generatie van pick-and-place machines.Momenteel worden ETON pick-and-place machines geëxporteerd naar meer dan 40 landen en regio's over de hele wereld, met technologische prestaties vergelijkbaar met toonaangevende internationale merken,het verdienen van diep vertrouwen van klanten en een brede erkenning op de markt.
Onze tentoonstellingen
Als een ervaren bedrijf van de handel SMT pick and place machine met meer dan 30 landen en regio's aan boord, Eton heeft deelgenomen aan vele tentoonstellingen van buitenlandse landen,zoals de India Mumbai Exhibition, India Delhi Exhibition, Egypte Exhibition, Turkije Exhibition, Pakistan Exhibition, etc. En ook hebben we deelgenomen aan onze binnenlandse tentoonstelling, zoals Guangzhou Guangya Exhibition,Shanghai München tentoonstelling, Chongqing LED-lichttentoonstelling, enz.
Gerelateerde machine

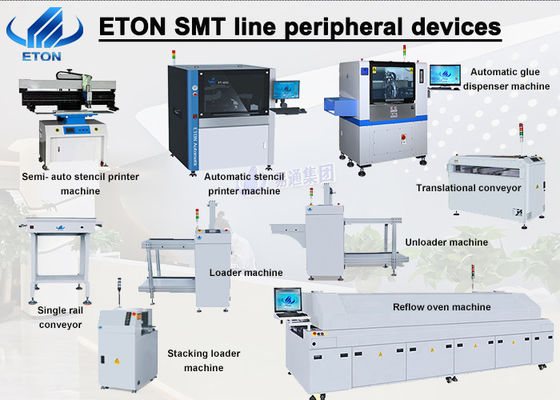

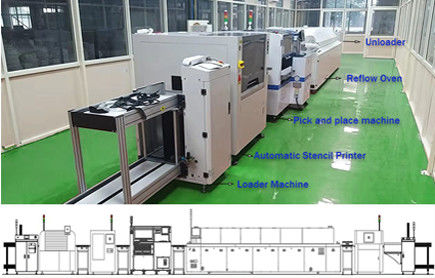

ETON is een toonaangevende SMT hogesnelheid pick en plaats machine fabrikant in China, en we bieden ook een hele lijn oplossing met perifere apparaten zoals stencil printer, vervoerband, lijm dispenser,overgangsoven en reflowoven, enz..
