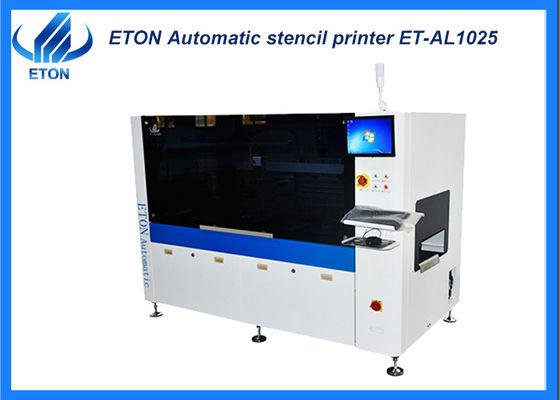

Flexible PCB-industrie productie SMT volledig automatische stensilprinter
Configuratie van de machine
● Programmabele ophangprinterkop
●Twee sets stappenmotor aandrijving,de druk van de voorste en achterste schraper kan afzonderlijk worden ingesteld om de inconsistentie van de voorste en achterste afdruk te waarborgen die wordt veroorzaakt door vermoeidheidsdeformatie van het schrapermateriaal;
●Het is een zeer efficiënte methode om het drukwerk te verbeteren en te voorkomen dat de soldeerpasta lekt.
● Standaard roestvrijstalen schraper, uniek ontwerp, verbetert de levensduur van het lemmet;
● Systemen om het gezichtsvermogen naar beneden uit te richten;
● CNC-geleidingsrails;
● industriële computer, Windows XP-interface besturingssysteem;
● Ingebouwd software-diagnosesysteem;
● SMEMA-interface.
Technische parameter
| Schermframes |
Min Grootte |
850 mm |
| Maximale grootte |
550 mm |
| Dikte |
25 tot 45 mm |
| FPCB Min Grootte |
50 mm |
| FPCB maximale grootte |
260 mm |
| FPCB-dikte |
0.5~5 mm |
| FPCB Warpage |
Max. FPCB-diagonale 1% |
| Transporthoogte |
900 ± 40 mm |
| Vervoersrichting |
Links naar rechts |
| Transportsnelheid |
Maximaal 1000 mm/s Programmeerbaar (instelbaar) |
| Plaats van het bestuur |
Ondersteuningssysteem |
Spanning van het platform |
| Klemsysteem |
Randklem bevestigd |
| Afdrukkop |
Twee onafhankelijke gemotoriseerde drukkoppen |
| Squeegee snelheid |
6~300 mm/sec |
| Druk van de squeegee |
0~10 kg/cm2 |
| Squeegeehoek |
55° (Standaard) |
| Typ van de spuitmachine |
roestvrij staal ((Standaard), kunststof |
| Snelheid van het scheiden van de stensels |
0.1~20 mm/sec Programmeerbaar |
| Reinigingssysteem |
Handreiniging |
| Tabel Aanpassingsbereiken |
X:±5 mm;Y:±5 mm;θ:±2° |
| Machines |
| Herhalingspositie nauwkeurigheid |
±0,01 mm |
| Accuraatheid van het drukwerk |
± 0,025 mm |
| Cyclustijd |
≤ 9 s (exclusief drukwerk en reiniging) |
| Gebehorende lucht |
4.5 tot en met 6 kg/cm2 |
| Stroominvoer |
AC:220±10%,50/60HZ 1Φ 1,5 kW |
| Controlemethode |
PC-controle |
| Afmetingen van de machine |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Gewicht van de machine |
Ongeveer 600 kg. |
| Vervoer van FPCB over plaathoogte |
20 mm |
Pakketten
Stap 1: Verpakking in film om stof en water niet in de machine te krijgen
Stap 2: Verpakking in schuim katoen om de buitenkant van de machine te beschermen
Stap 3: Verpakking in vacuümverpakking om de machine tijdens het vervoer droog te houden
Stap 4: Vervoer per vrachtwagen naar de aangewezen haven
Ons voordeel.
- Focus op SMT hogesnelheid pick and place machine meer dan 20 jaar
- De producten werden geëxporteerd naar meer dan 30 landen en regio's, waaronder Zuid-Korea, India, Vietnam, Tunesië, Egypte, Turkije, Rusland, Brazilië enz.
- ETON heeft 9 uitvindingspatenten, 112 praktische patenten, 12 software-copyrights van intellectuele eigendomstechnologieën verkregen, om een toonaangevende fabrikant van SMT-handel te zijn.
Certificaten
Veelgestelde vragen
V. Welke diensten kunt u leveren?
- A.
1)We bieden een complete lijnoplossing voor onze klanten;
- We hebben lokale ingenieurs in India, Egypte, Turkije. Zolang je de machine koopt, zullen we ingenieurs regelen om je gratis te installeren, debuggen en trainen, totdat je hebt geleerd hoe je de machine bedient.Onze service is erg handig.;
- We hebben ook Chinese ingenieurs die online diensten aanbieden om de machine te bedienen om de problemen met de machine op te lossen;
- We bezoeken onze klanten twee keer per jaar om de machine te bedienen en de status van de machine te bekijken;
- Onze klanten genieten van een gratis upgrade van de machine.
Q. Heeft uw machine kwaliteitscertificaten?
A. We zijn een hightech onderneming met CE, SIRA, CCC, ISO toegekend als "Well-know brand" en vele technologiepatenten, en hebben rijke ervaring (meer dan 11 jaar) in LED-licht productielijn programma.
V. Wat is de werkelijke snelheid van uw producten?
A. Voor de werkelijke snelheid van de machine, die door vele factoren wordt beperkt,
dat betrekking heeft op het aantal componenten, de tijd om PCB-bord te sturen Het is de eerste stap in de ontwikkeling van de productie en de eerste stap in de ontwikkeling van de productie.
