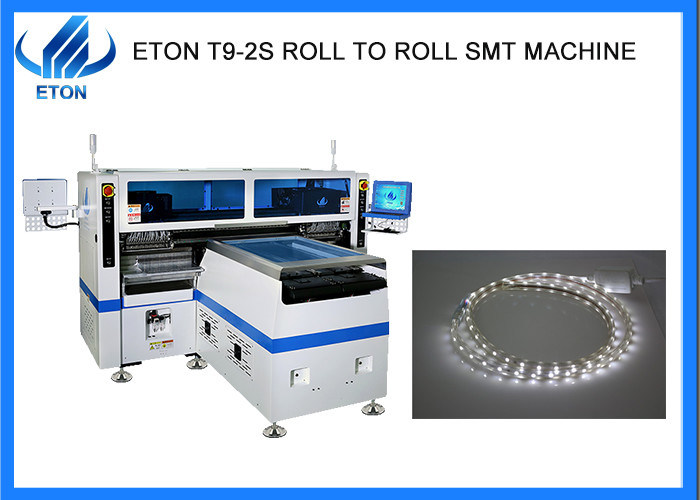

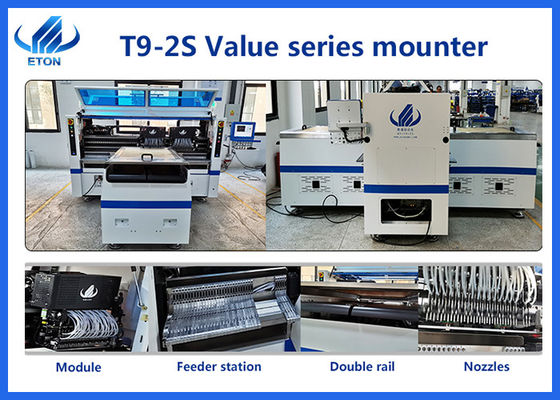

Groepsplukken en plaatsenSMT twee items in één tijdplaatsingsmachine
Beschrijving
FEtude 1 Hoge productiviteit
ETON Tech verstelbare plaatskop
De positie van de componenten kan worden aangepast op basis van de PCB-padpitch, minimaal 6,5 mm.
- Uniek ontworpen detectie van lekken van componenten en aanvullende functie van afzonderlijke componenten
Recognition camera registreert de onderdeel lek positie van PCB, en vul de ontbrekende onderdeel dienovereenkomstig.
- Ultra-hoge snelheidscapaciteit
De plaatsingshoofd gebruikt de methode van twee keer plukken en eenmaal plaatsen. De plaatsingstijd wordt met de verbeterde plaatsingswijze sterk verkort, de uitstekende optimale capaciteit bereikt 500000CPH.
FEtude 2 FLEXIBELE productie
- Het transportplatform wordt aangepast volgens verschillende rollen van rolband,bereik 250±10 mm, maximale lengte is
1 meter per cyclus.
- De afstand van het voedingsstation kan flexibel worden aangepast om groepsoppakken en groepsplaatsingen te bereiken, zodat:
Het bereik van het voedingsstation is twee keer zo groot als dat van het plaatsingshoofd, kan vier soorten materialen tegelijk produceren.
- Intelligente elektrische voeder, ondersteunt high-speed machine serie.
| Model |
T9-2S |
| Afmeting |
| Lange |
3454 mm |
| Breedte |
3035 mm |
| Hoogte |
1777 mm |
| Totaal gewicht |
3100 kg |
| PCB's |
| PCB lengte breedte |
250 (± 10 mm) *Elke lengte |
| PCB-dikte |
00,1-0,5 mm |
| PCB-klemmen |
Vacuumaadsorptie, cilinderclamping, spoorbreedte verstelbaar |
| Montagewijze |
Groepspicking en groepsplaatsing |
| Visie-systeem |
| Nummer van de camera |
10 sets (digitale camera) |
| Gelijkstelling van het zicht+Markercorrectie |
| Verhoogde precisie |
± 0,05 mm |
| Montagehoogte |
≤ 5 mm |
| Verhoogde snelheid |
Dubbele zijde: 500000CPH, eenzijdige zijde: 250000CPH ((Optimale snelheid) |
| Componenten |

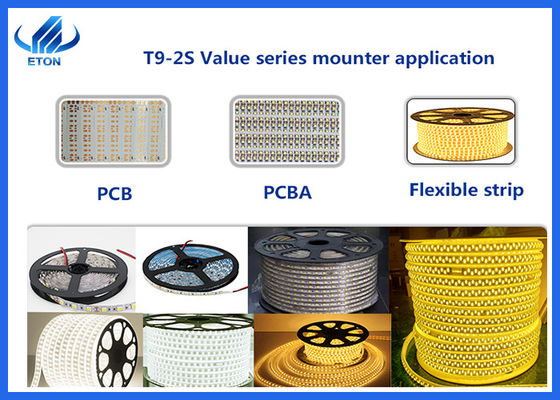

LED3014/3020/2835/5050 en weerstanden, condensatoren, bruggerigstellers enz. |
| Kracht |
380AC 50HZ |
| Energieverbruik |
9.6 KW |
| Operatieomgeving |
23°C ± 3°C |
| Transmissie via transportband |
Maximale lengte:1000 mm |
| Transmissie snelheid |
> 500 mm/sec |
| Vervoerrichting |
Eenvoudig (links>rechts) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Luchtvoorziening |
0.4-0.6mpa (4-6kgf/cm2)150N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 2 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
Hoogwaardige magnetische lineaire motor + servomotor |
| Voedingssysteem |
| Nummer van het voedingsstation |
Dubbele zijde:136 PCS ((eenzijdige zijde:68 PCS) |
| Aantal koppen |
Dubbele zijde:136 PCS ((eenzijdige zijde:68 PCS) |
| Voedingswijze |
Intelligente elektrische voeder met dubbele motor |
Markt
In India: SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, CENTURY LED, AUTOPAL, SKYQUAD, NTL, KONARK, CEPL, FLARE, SLS zijn een van onze grote klanten.
In Turkije: ACK, KENDAL, KING LED zijn een van onze grote klanten.
In Vietnam: RangDong, TAMKIM zijn een van onze grote klanten.
In Egypte: UNISTAR is een van onze grote klanten.
In Tunis: SKY INDUSTRIES, FAWANIS zijn een van onze grote klanten
Pakketten
Onze pakket stap is het blazen volgen:
STAP 1: Filmverpakking om stof en water te voorkomen;
STAP 2: Verpakking in een schuim katoen film om de buitenkant van de machine te beschermen;
STAP 3: Vacuumpapierverpakking en vochtbestendige zak, om tijdens het vervoer droog te blijven;
STAP 4: Voorziening met stevige houten dozen om de veiligheid van de machine te waarborgen, vervolgens vervoer met vrachtwagens naar de aangegeven haven.
Levering: over zee, door de lucht of over land.
