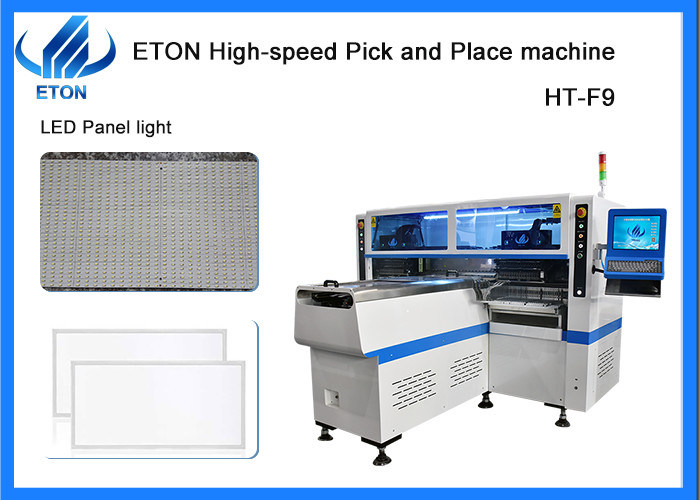

High-end Magnetische motor 68 koppen hoge snelheid SMT plaatsingsmachine
Markt
Onze producten worden geëxporteerd naar30landen en regio's
Zoals Zuid-Korea, Turkije, Egypte, India, Rusland, Amerika, Brazilië, Tunesië, Polen, Litouwen, Zuid-Afrika, Iran,Vietnam, Pakistan, Saoedi-Arabië, Oezbekistan, Nigeria, Duitsland, enz.

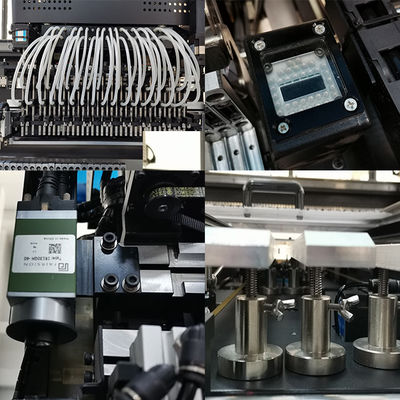

Kenmerken
- Gebruik op de 0,6 M, 0,9 M, 1,2 M rigide PCB en 0,5 M, 1 M LED flexibele strip.met een vermogen van meer dan 10 W,.
- Dual arm 4 module, 17 sproeiers voor elk montageonderdeel, deel A/B/C/D kan apart of synchroon worden gemonteerd.
- Automatische kalibratie, hoge precisie, beschikbaar voor RGB.
- Exclusieve octrooitechnologie: groep om te nemen en groep om te monteren.
| Model |
HT-F9 |
| Afmeting |
| Lange |
2700 mm |
| Breedte |
2300 mm |
| Hoogte |
1550 mm |
| Totaal gewicht |
1700 kg |
| PCB's |
| PCB lengte breedte |
Max:1200*330 mm Min:100*100 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Verstelbare druk pneumatische |
| Montage-modus |
Groep te nemen en groep te monteren |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
Aanraakscherm |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
5 PCS (digitale camera) |
| Gelijkstelling van het zicht, MARK-correctie |
| Herhaling van de precisie van de montage |
±0,02 mm (herhalingsnauwkeurigheid) |
| Montagehoogte |
5 mm |
| Optimale montage snelheid |
200000 tot 250000 CPH |
| Componenten |
LED 3014/ 3020/ 3528/ 5050 en condensatoren, weerstanden, bruggerectificeerders, enz. |
| Componentenruimte |
0.5 mm |
| Nummer van het voedingsstation |
68 stuks |
| Aantal koppen |
68 stuks |
| Kracht |
380AC 50 HZ |
| Energieverbruik |
6 kW |
| Operatieomgeving |
23°C ± 3°C |
| Transmissie via transportband |
Maximale lengte:1200 mm |
| Transmissie snelheid |
> 500 mm/sec |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positioneringswijze |
Optische |
| Air Supply |
0.4-0.6mpa (4-6kgf/cm2)150N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor + servomotor |
| Voedingswijze |
Elektrische voedingsbak met dubbele motor |
Verzending en bezorging
Landvervoer:geschikt voor binnenlanden en betaalbaar;
Luchtvracht:voor dringende goederen, en het is de duurste vervoerswijze;
Verzending:Het is geschikt voor zware goederen, en het gemak en de lagere kosten van de verzending die gemakkelijk voor klanten om de aankomsttijd van de goederen te accepteren.

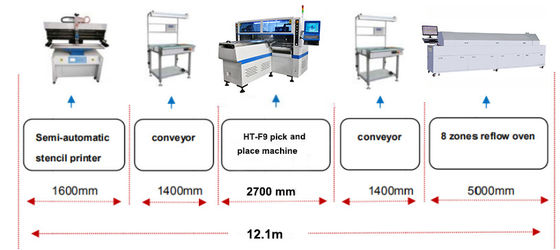

SMT Lijnoplossing
De SMT-productielijn bestaat uit twee systemen:semi-automatische en volledig automatische lijn.Als u pas begint, stel ik voor dat u een semi-automatische productielijn maakt, diekan uw kosten effectief besparen.
Gerelateerde machine
Wekan een hele SMT-productielijn leveren,LED-productielijn:
1.Pick en plaats machine
2. laadmachine
3. Transportmachine
4. Stenselprinter
5. reflowovenmachine
6. Onlaadmachine
7. Soldeerpasta-mixer
8. Rol naar rol led strip licht assemblage machine
