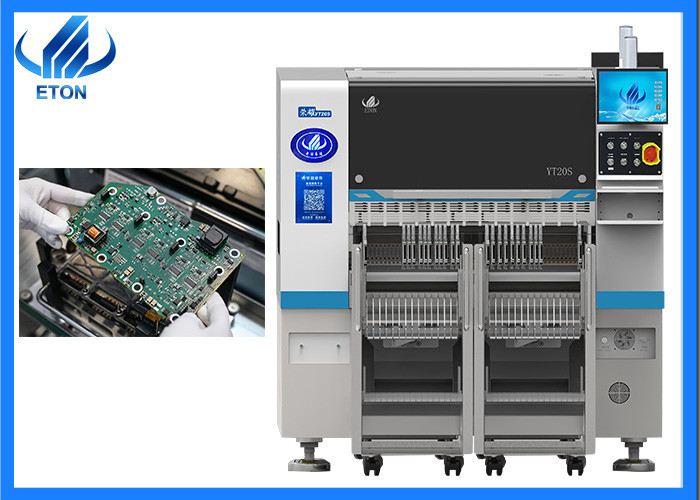

220AC 50HZ R & D software 20 sproeiers SMT pick and place machine
Beschrijving
Hoofdkenmerken van de machine

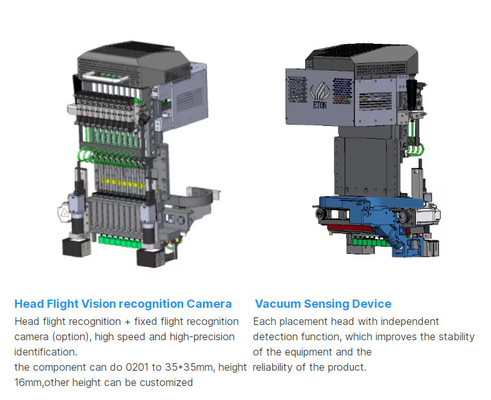

Geïntegreerde plaatsingshoofd
Lichtgewicht, het hoofd is integraal gevormd, de 10 sets van Z-assen worden onafhankelijk bestuurd door modulaire magnetische lineaire motor, die de snelheid, nauwkeurigheid en stabiliteit sterk verbetert
Precieze hoeksysteem
Het modulaire hoeksysteem regelt onafhankelijk de hoek van elk onderdeel om een zeer nauwkeurige plaatsing te garanderen.
Vacuumsensor
Elk plaatsingshoofd met een onafhankelijke detectiefunctie, die de stabiliteit van de apparatuur en de betrouwbaarheid van het product verbetert.
Vermogen voor ultra-hoge snelheden
Door het toepassen van geavanceerde magnetische lineaire motoren en een multifunctionele modulaire kop is de plaatsingscapaciteit met 25% toegenomen ten opzichte van traditionele machines, met een optimale snelheid van 98000CPH
Hoofdparameter van de machine
| Model |
YT20S |
| Afmeting |
| Lange |
1480 mm |
| Breedte |
2680 mm |
| Hoogte |
1650 mm |
| Totaal gewicht |
2380 kg |
| PCB's |
| PCB lengte breedte |
Max: 500*300 mm ((optie 1200*450) Min: 50*50 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Cylinderclamping, spoorbreedte verstelbaar |
| Montage-modus |
Groepsplukken en afzonderlijk plaatsen |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
LED-monitor |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
1 PCS (head flight vision camera) |
| 2 PCS Mark camera |
| Verhoogde precisie |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehoogte |
16 mm (andere hoogte kan worden aangepast) |
| Verhoogde snelheid |
98000 CPH ((In goede staat) |
| Componenten |
0201~12MM verpakkingsmateriaal en IC-materiaal ((Optionele vaste camera voor 0201~35*35MM),Andere componenten kunnen worden aangepast |
| Componentenruimte |
0.2 mm |
| Nummer van het voedingsstation |
104 stuks |
| Aantal sproeiers |
20 stuks |
| Kracht |
220AC 50HZ |
| Energieverbruik |
1.5 kW |
| Operatieomgeving |
23°C ± 3°C |
| Transmissie snelheid |
> 1000 mm/sec |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor |
| Voedingswijze |
Intelligente voeder met dubbele motor |
| Interface van het MES-systeem voor productiemanagement |
Op maat |
Applicatie op de machine
Onze tentoonstellingen
Als een ervaren bedrijf van de handel SMT pick and place machine met meer dan 30 landen en regio's aan boord, Eton heeft deelgenomen aan vele tentoonstellingen van buitenlandse landen,zoals de India Mumbai Exhibition, India Delhi Exhibition, Egypte Exhibition, Turkije Exhibition, Pakistan Exhibition, etc. En ook hebben we deelgenomen aan onze binnenlandse tentoonstelling, zoals Guangzhou Guangya Exhibition,Shanghai München tentoonstelling, Chongqing LED-lichttentoonstelling, enz.

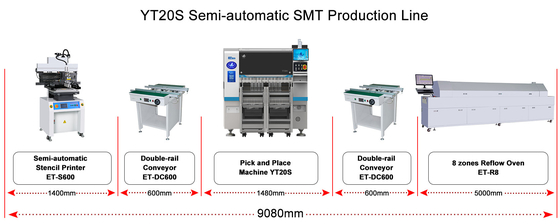

Gerelateerde machine
ETON is een toonaangevende SMT hogesnelheid pick en plaats machine fabrikant in China, en we bieden ook een hele lijn oplossing met perifere apparaten zoals stencil printer, vervoerband, lijm dispenser,overgangsoven en reflowoven, enz..
Pakketten
Wat betreft het pakket van de machine, we zetten het in film verpakking en schuim katoen, om te voorkomen dat het stof en water van het beschermen van de machine en houden droog van de machine tijdens het vervoer,en uitgerust met houten dozen voor transport naar de gespecificeerde haven.
Veelgestelde vragen
V: Waarom zou u bij ons moeten kopen en niet bij andere leveranciers?
A: We zijn een high-tech professionele fabrikant van SMT-machine met meer dan 13 jaar met goede kwaliteit en reputatie."Professionele, zeer efficiënt, kostenefficiënt" zijn onze voordelen.
Semi-automatische PET-flessenblaasmachine flessen maken machine flessen gietmachine PET-flessen maken machine is geschikt voor de productie van PET-plastic containers en flessen in alle vormen.
V: Heeft u overzeese after-sales service?
A: We kunnen technische ondersteuning bieden in het buitenland. Als u technische problemen heeft, zullen onze ingenieurs u tijdige ondersteuning bieden.ingenieur, Egyptische ingenieur, enz.
