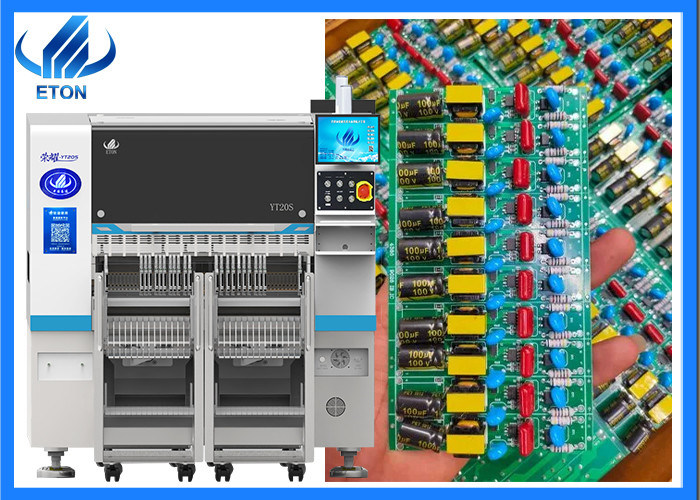

Hoofdkenmerken van de machine
Geïntegreerde plaatsingshoofd
Lichtgewicht, het hoofd is integraal gevormd, de 10 sets Z-assen worden onafhankelijk bestuurd door modulaire magnetische lineaire motor, die de snelheid, nauwkeurigheid en stabiliteit aanzienlijk verbetert
Precieze hoeksysteem
Het modulaire hoeksysteem regelt onafhankelijk de hoek van elk onderdeel om een zeer nauwkeurige plaatsing te garanderen.
Vacuumsensor
Elk plaatsingshoofd met een onafhankelijke detectiefunctie, die de stabiliteit van de apparatuur en de betrouwbaarheid van het product verbetert.
Vermogen voor ultra-hoge snelheden
Door de toepassing van geavanceerde magnetische lineaire motoren en een multifunctionele modulaire kop is de plaatsingscapaciteit met 25% toegenomen ten opzichte van traditionele machines, met een optimale snelheid van 98000CPH
Hoofdparameter van de machine
| Model |
YT20S |
| Afmeting |
| Lange |
1480 mm |
| Breedte |
2680 mm |
| Hoogte |
1650 mm |
| Totaal gewicht |
2380 kg |
| PCB's |
| PCB lengte breedte |
Max: 500*300 mm ((optie 1200*450) Min: 50*50 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Cylinderclamping, spoorbreedte verstelbaar |
| Montage-modus |
Groepsplukken en afzonderlijk plaatsen |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
LED-monitor |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
1 PCS (head flight vision camera) |
| 2 PCS Mark camera |
| Verhoogde precisie |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehoogte |
16 mm (andere hoogte kan worden aangepast) |
| Verhoogde snelheid |
98000 CPH ((In goede staat) |
| Componenten |
0201~12MM verpakkingsmateriaal en IC-materiaal ((Optionele vaste camera voor 0201~35*35MM),Andere componenten kunnen worden aangepast |
| Componentenruimte |
0.2 mm |
| Nummer van het voedingsstation |
104 stuks |
| Aantal sproeiers |
20 stuks |
| Kracht |
220AC 50HZ |
| Energieverbruik |
1.5 kW |
| Operatieomgeving |
23°C±3°C |
| Transmissie snelheid |
> 1000 mm/sec |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor |
| Voedingswijze |
Intelligente voeder met dubbele motor |
| Interface van het MES-systeem voor productiemanagement |
Op maat |
Profiel van het bedrijf
Shenzhen ETON Automation Equipment Co. LTD. is een toonaangevende fabrikant van automatische hogesnelheids pick-and-place-machines die zich richt op "High efficiency Low consumption" in de wereld,Ondertussen is ETON ook de grootste high-tech fabrikant in China met een sterke ontwerpcapaciteit., O&O, productie, verkoop en service, and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
Shenzhen ETON Automation Equipment Co., Ltd. is toegewijd aan de ontwikkeling en productie van plaatsmachineapparatuur,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van het onderzoek..
Uitstalling
Diensten
1Voorafgaand aan de bestelling:
We zullen professionele suggestie van SMT lijn ondersteunen
We zullen de beste module volgens de producten aanbevelen
We leveren de beste offerte met fabrieksprijs.
2Na bestelling:
De machine zal een goede test en veroudering hebben voor verzending
We ondersteunen machine gratis installatie en training, speciale tijd we ondersteunen online training, en video onderwijs.
We hebben een professioneel after-sales team, kan het probleem zo snel mogelijk oplossen.
De machine garantie is een jaar, tijdens de garantie, alle onderdelen die moeten worden gerepareerd en vervangen zal gratis voor klanten.
Verzending en verpakking
Alle machines zijn verpakt met vacuüm en houten verpakking
Stap 1: Verpakking met film.
Stap 2: Vacuümverpakking.
Stap3:Houten doos verpakking
U kunt ons vertrouwen, want we hebben professionele en standaard verpakkingen om de machine te beschermen.
Veelgestelde vragen
1Is de ingenieur vrij om de machine te installeren?
A: Ja, we zullen ingenieur naar uw fabriek sturen voor machine gratis installeren en trainen zodra u onze machine koopt.
- Ik weet het niet.2. Is uw machine geschikt voor de vervaardiging van LED-lampen/paneellicht/lens/display/flexibel streeplicht/etc.?
A: Ja, SMT Machine wordt op grote schaal toegepast op alle soorten led verlichting en elektrische bord.
chip3014/3528/5050/etc,0402/0603/0805 weerstand, condensator, transformator, brug, enz.
3- Heb je een chip monter machine?
A: Ja, ETON als de grootste fabrikant van SMT Machine in China. We bezitten meer dan 50000 vierkante meter industrieel park in Jiangxi stad, China.enz.We leveren andere machines:
1. Hoogsnel pick-en-plaats machine voor led verlichting
2. Multifunktioneel pick and place machine voor alle soorten verlichting en elektrische bord
3Automatische stencilprinter
4. half-automatische stencil printer machine
5Eenvoudige transportmachine
6. Doppelspoortransportmachine
7Vibratorplaat voor lens/transformer/condensator/etc.
8. 8mm/12mm/16mm/24mm elektrische voedingsbak
9. Acht zones reflow oven
10. PCB-reinigingsmachine
11. Soldeerpasta-mixer
12. laadmachine
13. Onlaadmachine
14. Hele SMT-lijn oplossing
En zo verder.
4.Hoe zit het met de werktaal?
Onze machine ondersteunt Chinees/Engels.
