Hoofdkenmerken van de machine
Geïntegreerde plaatsingshoofd
Lichtgewicht, het hoofd is integraal gevormd, de 10 sets Z-assen worden onafhankelijk bestuurd door modulaire magnetische lineaire motor, die de snelheid, nauwkeurigheid en stabiliteit aanzienlijk verbetert
Precieze hoeksysteem
Het modulaire hoeksysteem regelt onafhankelijk de hoek van elk onderdeel om een zeer nauwkeurige plaatsing te garanderen.
Vacuumsensor
Elk plaatsingshoofd met een onafhankelijke detectiefunctie, die de stabiliteit van de apparatuur en de betrouwbaarheid van het product verbetert.
Vermogen voor ultra-hoge snelheden
Door de toepassing van geavanceerde magnetische lineaire motoren en een multifunctionele modulaire kop is de plaatsingscapaciteit met 25% toegenomen ten opzichte van traditionele machines, met een optimale snelheid van 98000CPH

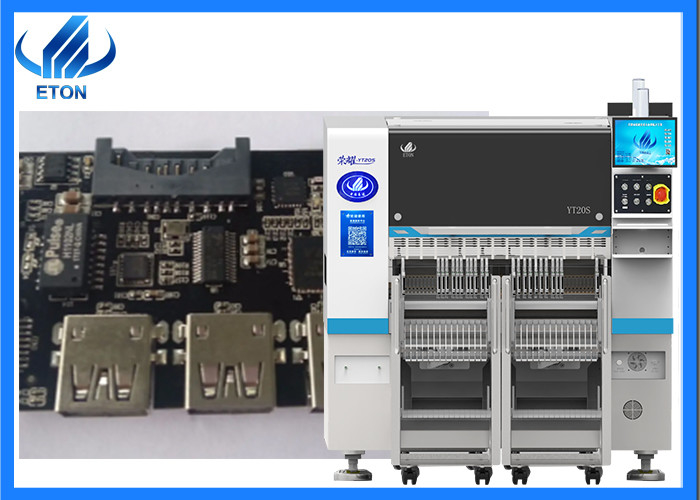

Hoofdparameter van de machine
| Model |
YT20S |
| Afmeting |
| Lange |
1480 mm |
| Breedte |
2680 mm |
| Hoogte |
1650 mm |
| Totaal gewicht |
2380 kg |
| PCB's |
| PCB lengte breedte |
Max: 500*300 mm ((optie 1200*450) Min: 50*50 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Cylinderclamping, spoorbreedte verstelbaar |
| Montage-modus |
Groepsplukken en afzonderlijk plaatsen |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
LED-monitor |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
1 PCS (head flight vision camera) |
| 2 PCS Mark camera |
| Verhoogde precisie |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehoogte |
16 mm (andere hoogte kan worden aangepast) |
| Verhoogde snelheid |
98000 CPH ((In goede staat) |
| Componenten |
0201~12MM verpakkingsmateriaal en IC-materiaal ((Optionele vaste camera voor 0201~35*35MM),Andere componenten kunnen worden aangepast |
| Componentenruimte |
0.2 mm |
| Nummer van het voedingsstation |
104 stuks |
| Aantal sproeiers |
20 stuks |
| Kracht |
220AC 50HZ |
| Energieverbruik |
1.5 kW |
| Operatieomgeving |
23°C±3°C |
| Transmissie snelheid |
> 1000 mm/sec |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor |
| Voedingswijze |
Intelligente voeder met dubbele motor |
| Interface van het MES-systeem voor productiemanagement |
Op maat |

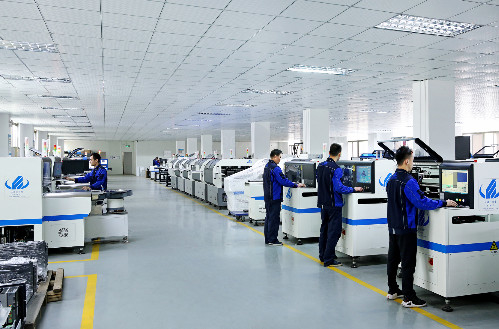

Profiel van het bedrijf
Shenzhen ETON Automation Equipment Co. LTD. is een toonaangevende fabrikant van automatische hogesnelheids pick-and-place-machines die zich richt op "High efficiency Low consumption" in de wereld,Ondertussen is ETON ook de grootste high-tech fabrikant in China met een sterke ontwerpcapaciteit., O&O, productie, verkoop en service, and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
Shenzhen ETON Automation Equipment Co., Ltd. is toegewijd aan de ontwikkeling en productie van plaatsmachineapparatuur,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van het onderzoek..
Uitstalling
Ons bedrijf neemt elk jaar deel aan vele tentoonstellingen in binnen- en buitenland,
U ziet de stand van ETON op enkele bekende grootschalige tentoonstellingen in China, waaronder grootschalige tentoonstellingen in Shenzhen, Guangzhou, Chongqing, Shanghai en andere plaatsen.
Buitenlandse tentoonstellingen omvatten tentoonstellingen in meer dan 20 landen, waaronder Mumbai, Delhi, Egypte, Turkije en Vietnam.
Verzending en verpakking
Alle machines zijn verpakt met vacuüm en houten verpakking
Stap 1: Verpakking met film.
Stap 2: Vacuümverpakking.
Stap3:Houten doos verpakking
U kunt ons vertrouwen, want we hebben professionele en standaard verpakkingen om de machine te beschermen.
Veelgestelde vragen
V: Hoe kunt u ervoor zorgen dat de producten niet beschadigd of nat zijn?
A: We nemen meerdere maatregelen om de producten te beschermen.We stopten ze in een karton en wikkelden ze in met plastic film en verzegelden ze met tape om de kartons op hun plaats te houden en ze tegen water te beschermen.
V: Hoe is het afbrekingspercentage van de machine?
A: onze machine is zeer stabiel, de storing is minder dan 0.001.
V: Wat voor soort machine zal u leveren naast pick and place machine?
A: ETON als de grootste fabrikant van SMT-machine in China, leveren we de hele SMT-lijn, zoals reflow oven, printer, transporteur, pick and place machine, Loader, Unloader, etc.
V: Wat zijn uw voordelen?
A: Ons bedrijf houdt zich aan het managementbeleid op vijf niveaus: oprechte zaken, focus op R&D, productie-intenties, attent service, klantvertrouwen.
