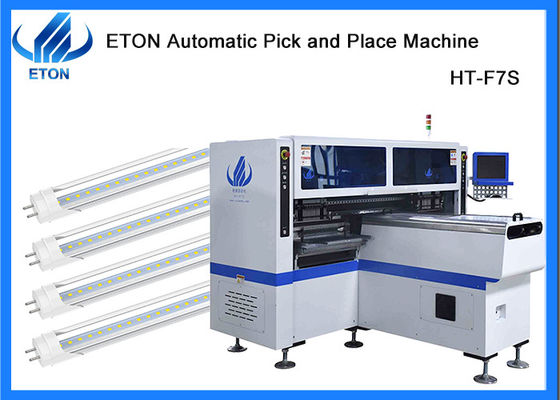

1700 kg LED-lineaire producten die SMT-productieapparatuur voor hoge snelheid monteren
Markt
Wat betreft de 11 jaar handel met meer dan 30 landen met onze SMT high speed pick and place machine, zijn we in het bedrijfsleven gekomen met veel partners:
Onze tentoonstellingen
Als een ervaren bedrijf van de handel SMT pick and place machine met meer dan 30 landen en regio's aan boord, Eton heeft deelgenomen aan vele tentoonstellingen van buitenlandse landen,zoals de India Mumbai Exhibition, India Delhi Exhibition, Egypte Exhibition, Turkije Exhibition, Pakistan Exhibition, etc. En ook hebben we deelgenomen aan onze binnenlandse tentoonstelling, zoals Guangzhou Guangya Exhibition,Shanghai München tentoonstelling, Chongqing LED-lichttentoonstelling, enz.
Beschrijving

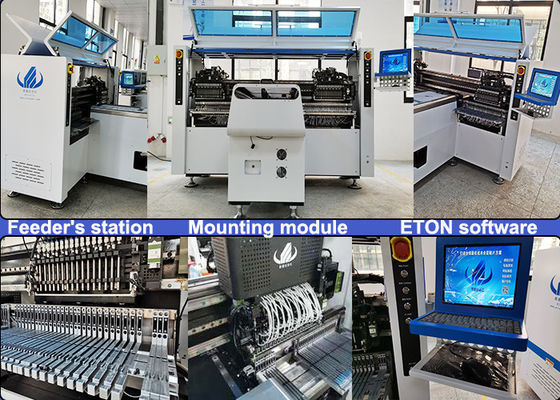

Kenmerken
- High-end magnetische lineaire motor + servomotor
- Gebruik op de 0,6 M, 0,9 M, 1,2 M rigide PCB en 0,5 M, 1 M LED flexibele strip. Productie met 4 soorten materialen met een hoge capaciteit. beschikbaar voor bord met een willekeurige verhouding van LED-chip en weerstand.
- Twee bevestigingsmodules, 17 sproeiers voor elk bevestigingsdeel, deel A of deel B, kunnen afzonderlijk of synchroon worden gemonteerd.
- Exclusieve technologie: groeperen om te plukken en groeperen om te monteren.
IPC9850 Capaciteit: 150000-180000 CPH
Het octrooi wordt toegekend aan de fabrikant van de in bijlage I bij Verordening (EG) nr. 1907/2006 bedoelde producten.0
Technische parameter
| Model |
HT-F7S |
| Afmeting |
| Lange |
2700 mm |
| Breedte |
2300 mm |
| Hoogte |
1550 mm |
| Totaal gewicht |
1700 kg |
| PCB's |
| PCB lengte breedte |
Max:1200*330 mm Min:100*100 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Verstelbare druk pneumatische |
| Montage-modus |
Groep te nemen en groep te monteren |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
Aanraakscherm |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
5 PCS (digitale camera) |
| Gelijkstelling van het zicht, MARK-correctie |
| Verhoogde precisie |
±0,02 mm |
| Montagehoogte |
5 mm |
| Verhoogde snelheid |
150000 tot 180000 CPH |
| Componenten |
LED 3014/ 3020/ 3528/ 5050 en condensatoren, weerstanden, bruggerectificeerders, enz. |
| De snelheid van de componenten |
0.5 mm |
| Nummer van het voedingsstation |
68 stuks |
| Aantal sproeiers |
34 stuks |
| Kracht |
380AC 50 HZ |
| Energieverbruik |
6 kW |
| Operatieomgeving |
23°C±3°C |
| Transmissie snelheid |
Maximale lengte:1200 mm |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor + servomotor |
| Voedingswijze |
Elektrische voedingsbak met dubbele motor |

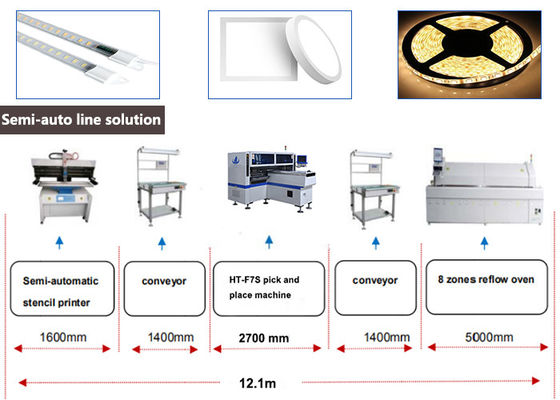

SMT Lijnoplossing
De voor de semi-automatische productielijn vereiste apparatuur omvat:
- met een diameter van niet meer dan 50 mm:de soldeerpasta wordt op het PCB-pad afgedrukt via het stensil;
- Vervangings- en plaatsmachine:de led-chips of andere onderdelen op de aangegeven plaats op de PCB-platte monteren;
- Terugstroomoven:de soldeerpasta smelten om aan de montageonderdelen te laten hechten;
- Vervoerder:inspecteren de plaatsing en soldeerkwaliteit, en ook een rol spelen bij het overbrengen van PCB-platen en buffering op de SMT-productielijn
Ons voordeel.
Etonis de pionier van SMT machine veld in China die meer dan 11 jaar ervaring hebben. en bezit CCC, SIRA, CE certificaten met 9 uitvinding patenten, 200 praktische patenten,49 auteursrechten op software van technologieën van intellectuele eigendom.
Veelgestelde vragen
V. Hoe kan ik inspectie doen als er iets mis is met de machine?
A. Nou, de inspectie wordt uitgevoerd door onze professionele ingenieur om de machine te controleren en te moduleren, als u problemen ondervindt met onze machine, neem dan contact met ons op,En we zullen onze ingenieur regelen om het op te lossen..
V. Hoe lang is de onderhoudsduur van de machine, of deze gratis is?
A. De onderhoudsduur van onze machine is 1 jaar en het is gratis voor onze klanten,Na de onderhoudsperiode zullen we onze ingenieurs een of twee keer per jaar vrij de machine controleren en testen..
