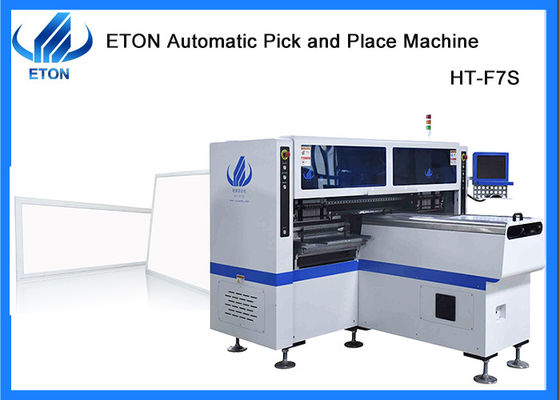

0.5/1m stripproductie hogesnelheid 180K SMT pick and place machine
Verzending en bezorging
Landvervoer:geschikt voor binnenlanden en betaalbaar;
Luchtvracht:voor dringende goederen, en het is de duurste vervoerswijze;
Vervoer:Het is geschikt voor zware goederen, en het gemak en de lagere kosten van de verzending die gemakkelijk is voor klanten om de aankomsttijd van de goederen te accepteren.
Beschrijving
Kenmerken
- High-end magnetische lineaire motor + servomotor
- Gebruik op de 0,6 M, 0,9 M, 1,2 M rigide PCB en 0,5 M, 1 M LED flexibele strip. Productie met 4 soorten materialen met een hoge capaciteit. beschikbaar voor bord met een willekeurige verhouding van LED-chip en weerstand.

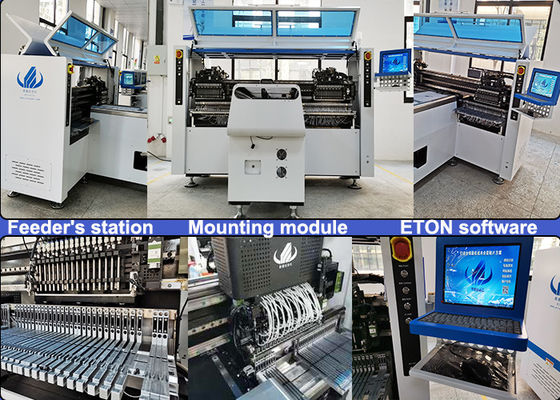

- Twee bevestigingsmodules, 17 sproeiers voor elk bevestigingsdeel, deel A of deel B, kunnen afzonderlijk of synchroon worden gemonteerd.
- Exclusieve technologie: groeperen om te plukken en groeperen om te monteren.
IPC9850 Capaciteit: 150000-180000 CPH
Het octrooi wordt toegekend aan de fabrikant van de in bijlage I bij Verordening (EG) nr. 1907/2006 bedoelde producten.0
Technische parameter
| Model |
HT-F7S |
| Afmeting |
| Lange |
2700 mm |
| Breedte |
2300 mm |
| Hoogte |
1550 mm |
| Totaal gewicht |
1700 kg |
| PCB's |
| PCB lengte breedte |
Max:1200*330 mm Min:100*100 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Verstelbare druk pneumatische |
| Montage-modus |
Groep te nemen en groep te monteren |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
Aanraakscherm |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
5 PCS (digitale camera) |
| Gelijkstelling van het zicht, MARK-correctie |
| Verhoogde precisie |
±0,02 mm |
| Montagehoogte |
5 mm |
| Verhoogde snelheid |
150000 tot 180000 CPH |
| Componenten |
LED 3014/ 3020/ 3528/ 5050 en condensatoren, weerstanden, bruggerectificeerders, enz. |
| De snelheid van de componenten |
0.5 mm |
| Nummer van het voedingsstation |
68 stuks |
| Aantal sproeiers |
34 stuks |
| Kracht |
380AC 50 HZ |
| Energieverbruik |
6 kW |
| Operatieomgeving |
23°C±3°C |
| Transmissie snelheid |
Maximale lengte:1200 mm |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor + servomotor |
| Voedingswijze |
Elektrische voedingsbak met dubbele motor |

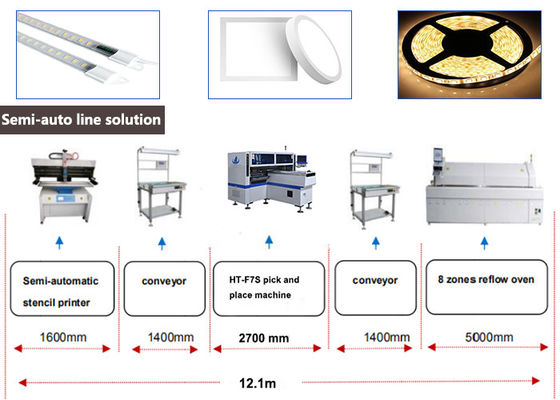

SMT Lijnoplossing
Een hele semi-automatische lijn waarvoor voor een hele semi-productie meerdere apparaten nodig zijn, zoals een semi-automatische stencilprinter, een vervoerband, een pick-and-place-machine en een reflowoven, enz.
Het blazen is de functie van elke machine:
Certificaten
Als ervaren fabrikant van SMT-machines hebben wij een aantal intellectuele eigendomstechnologieën verkregen, waaronder 14 uitvindingspatenten, 135 praktische patenten, 55 software-copyrights,met onze gewonnen R & D afdeling voor productie en inspectieEn ook de overzeese certificaten als CE, CCC, SIRA,enzovoort.
Diensten
- Professionele oplossingen: bieden professionele SMT Full Line oplossingen
- Gratis garantie: fabrieksservice met een garantie van één jaar. Alle onderdelen die binnen de garantieperiode beschadigd zijn, worden kosteloos vervangen
- Gratis installatie: gratis installatie ter plaatse om een soepele productie te garanderen.
- Gratis technische opleiding: beroepsopleiding in de exploitatie en het onderhoud.
- Gratis technische ondersteuning: 24 uur per dag technische online ondersteuning.
- Free Software Upgrade: Bied gratis software-upgrades voor het hele leven aan
Veelgestelde vragen
V. Hoeveel onderdelen kan uw pick and place machine in een PCB-bord monteren?
A. Dit is voor de behoeften van onze klanten en de grootte van het PCB-bord.
V. Welke onderdelen zijn voornamelijk op uw machine gemonteerd?
A. Voor de multifunctionele pick-and-place-machine die IC, LED-chip, weerstanden, condensatoren en gevormde componenten zoals lenzen kan monteren.De montagecomponenten van de hogesnelheidsmontermachine zijn LED3014/3020/35285050, weerstanden, condensatoren en rechtstellers.
