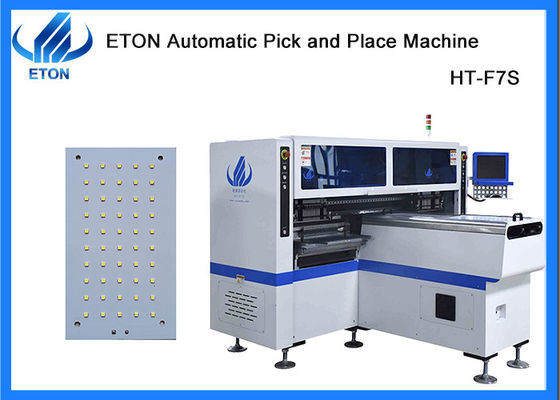

Productie van SMT-buizen van hoge kwaliteit 68 voedingsstation SMT pick and place machine
SMT Lijnoplossing
De SMT-productielijn heeft twee schema's:semi-automatische en volledig automatische lijn.Als u net begint, stel ik voor dat u een semi-automatische productielijn maakt, diekan uw kosten effectief besparen.
Ons voordeel.
We kunnen SMT-lijnoplossing voor u leveren!
Verpakkings- en plaatsmachine/reflowoven/stensilprinter/PCB-transportband/SPI/AOI.etc.
1.Lichtfabriek voor: ledlampen, DOB, lens, panelenlicht, verlichting, straatlicht, buis,0.5m, 1m band licht, enz.
2.Bevorderen van buitenlandse ingenieurs voor gratis installatie en gratis opleiding.
3.TOP merk van China SMT machine fabrikant,500 werknemers voor ETON
Beschrijving
Kenmerken
- High-end magnetische lineaire motor + servomotor
- Gebruik op de 0,6 M, 0,9 M, 1,2 M rigide PCB en 0,5 M, 1 M LED flexibele strip. Productie met 4 soorten materialen met een hoge capaciteit. beschikbaar voor bord met een willekeurige verhouding van LED-chip en weerstand.

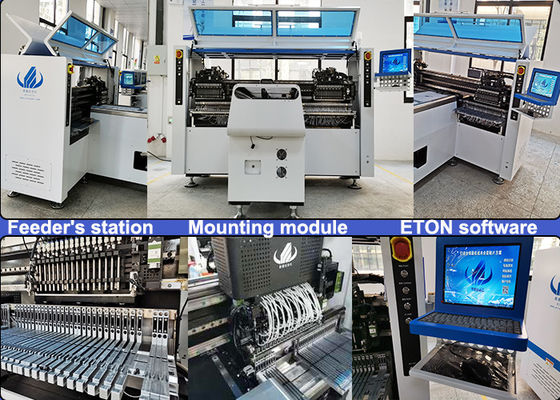

- Twee bevestigingsmodules, 17 sproeiers voor elk bevestigingsdeel, deel A of deel B, kunnen afzonderlijk of synchroon worden gemonteerd.
- Exclusieve technologie: groeperen om te plukken en groeperen om te monteren.
IPC9850 Capaciteit: 150000-180000 CPH
Het octrooi wordt toegekend aan de fabrikant van de in bijlage I bij Verordening (EG) nr. 1907/2006 bedoelde producten.0
Technische parameter
| Model |
HT-F7S |
| Afmeting |
| Lange |
2700 mm |
| Breedte |
2300 mm |
| Hoogte |
1550 mm |
| Totaal gewicht |
1700 kg |
| PCB's |
| PCB lengte breedte |
Max:1200*330 mm Min:100*100 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Verstelbare druk pneumatische |
| Montage-modus |
Groep te nemen en groep te monteren |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
Aanraakscherm |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
5 PCS (digitale camera) |
| Gelijkstelling van het zicht, MARK-correctie |
| Verhoogde precisie |
±0,02 mm |
| Montagehoogte |
5 mm |
| Verhoogde snelheid |
150000 tot 180000 CPH |
| Componenten |
LED 3014/ 3020/ 3528/ 5050 en condensatoren, weerstanden, bruggerectificeerders, enz. |
| De snelheid van de componenten |
0.5 mm |
| Nummer van het voedingsstation |
68 stuks |
| Aantal sproeiers |
34 stuks |
| Kracht |
380AC 50 HZ |
| Energieverbruik |
6 kW |
| Operatieomgeving |
23°C±3°C |
| Transmissie snelheid |
Maximale lengte:1200 mm |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor + servomotor |
| Voedingswijze |
Elektrische voedingsbak met dubbele motor |

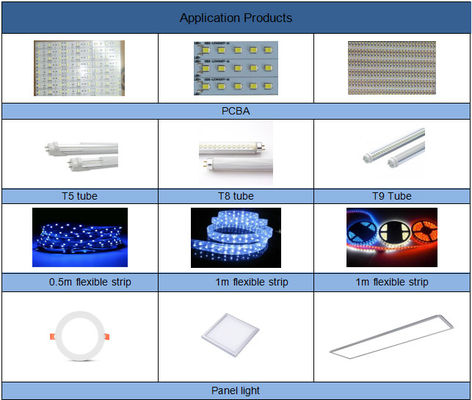

Applicatie op de machine
Applicatie: van toepassing op de 0,6M,0.9M,1.2M rigide PCB en 0.5M,1M LED flexibele strip. En ook geschikt voor het monteren van buis, lichtpaneel, bol enz.
PCB-grootte: Max:1200*330 mm; Min:100*100 mm.
Markt
Onze producten waren geëxporteerd naar meer dan 30 landen en regio's, waaronder Zuid-Korea, India, Vietnam, Tunesië, Egypte, Turkije, Rusland, Brazilië enz. En hier zijn enkele van onze grote klanten:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, enzovoort.
Veelgestelde vragen
Q. Hoe kan ik rondkijken als ik aan boord ben?
A. Als je een Chinese agent hebt kunnen we een afspraak maken om je de omgeving te laten zien, natuurlijk kunnen we ook een videogesprek maken om je het industriële park te laten zien, of we zullen een video voor je maken als je dat nodig hebt.
Q. Kan CIF als de aangegeven prijs worden aanvaard?
A. We accepteren gewoonlijk EXW als de genoemde prijs.
