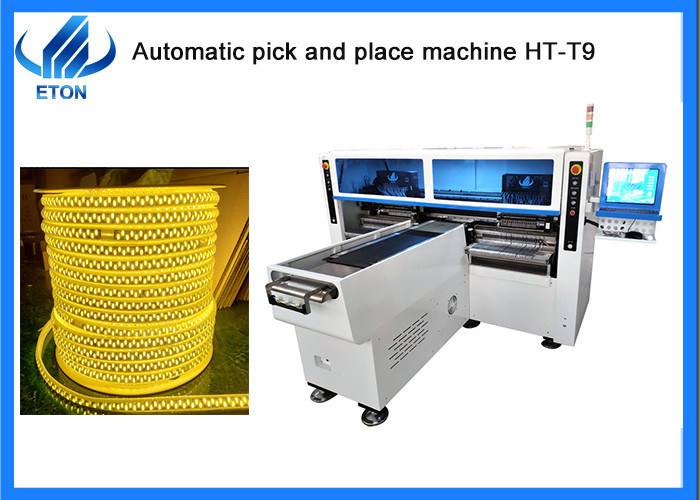

Maximaal 250 mm breedte 1700 kg LED 200m flexibele strip pick and place SMT machine
Kenmerken
- Productie met Productie van 4 soorten materialen tegelijkertijd met een grote capaciteit, beschikbaar voor 5M, 50M of elke lengte van flexibele strip en roll to roll.
- Dual arm 4 module, 17 sproeiers voor elk montageonderdeel, deel A of deel B kan afzonderlijk of synchroon worden gemonteerd.
- Automatische kalibratie, hoge precisie, beschikbaar voor RGB.
- Exclusieve technologie: groeperen om te plukken en groeperen om te monteren.
IPC9850 Capaciteit: 200000 tot 250000 CPH
Het octrooi wordt toegekend aan de fabrikant van de in bijlage I bij Verordening (EG) nr. 1907/2006 bedoelde producten.0
Technische parameter
| Model |
HT-T9 |
| Afmeting |
| Lange |
3100 mm |
| Breedte |
2300 mm |
| Hoogte |
1550 mm |
| Totaal gewicht |
1700 kg |
| PCB's |
| PCB lengte breedte |
250 mm*alle lengtes |
| PCB-dikte |
00,5-1,5 mm |
| PCB-klemmen |
Verstelbare druk pneumatische |
| Montage-modus |
Groep te nemen en groep te monteren |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
Aanraakscherm |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
5 PCS (digitale camera) |
| Gelijkstelling van het zicht, MARK-correctie |
| Verhoogde precisie |
±0,02 mm |
| Montagehoogte |
5 mm |
| Verhoogde snelheid |
200000 tot 250000 CPH |
| Componenten |
LED 3014/ 3020/ 3528/ 5050 en condensatoren, weerstanden, bruggerectificeerders, enz. |
| De snelheid van de componenten |
0.5 mm |
| Nummer van het voedingsstation |
68 stuks |
| Aantal sproeiers |
68 stuks |
| Kracht |
380AC 50 HZ |
| Energieverbruik |
6 kW |
| Operatieomgeving |
23°C±3°C |
| Transmissie via transportband |
Maximale lengte:1000 mm |
| Transmissie snelheid |
> 500 mm/sec |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2)150N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor + servomotor |
| Voedingswijze |
Elektrische voedingsbak met dubbele motor |
Ons voordeel.

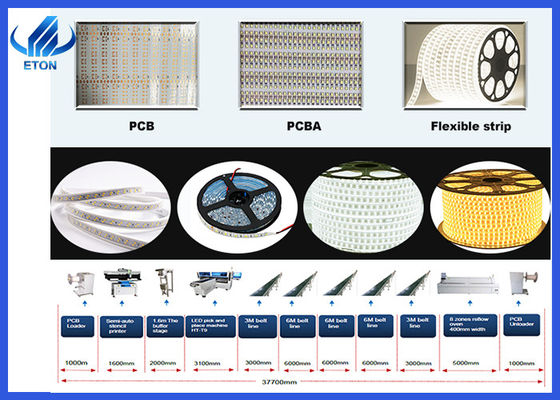

We kunnen SMT-lijnoplossing voor u leveren!
Verpakkings- en plaatsmachine/reflowoven/stensilprinter/PCB-transportband/SPI/AOI.etc.
1.Lichtfabriek voor: ledlampen, DOB, lens, panelenlicht, verlichting, straatlicht, buis,0.5m, 1m band licht, enz.
2.Bevorderen van buitenlandse ingenieurs voor gratis installatie en gratis opleiding.
3.TOP merk van China SMT machine fabrikant,500 werknemers voor ETON
Diensten
Het leveren van een geschikte service voor onze klanten is de vitale missie voor ons bedrijf, zeker, hier zijn een paar tips als blazen:
- Een hele productielijn leveren
- Binnen de garantieperiode, alle problemen van de machine, of de vervanging van accessoires is vrij om op te lossen
- Na de garantieperiode, elk jaar zullen we ingenieurs te controleren of online opereren van de machine 1-2 keer vrij te regelen
- Geniet van een gratis upgrade van de machine.
Verzending en bezorging
Landvervoer:geschikt voor binnenlanden en betaalbaar;
Luchtvracht:voor dringende goederen, en het is de duurste vervoerswijze;
Vervoer:Het is geschikt voor zware goederen, en het gemak en de lagere kosten van de verzending die gemakkelijk is voor klanten om de aankomsttijd van de goederen te accepteren.
Veelgestelde vragen
V: Heeft u overzeese after-sales service?
A: We kunnen technische ondersteuning bieden in het buitenland. Als u technische problemen heeft, zullen onze ingenieurs u tijdige ondersteuning bieden.ingenieur, Egyptische ingenieur, enz.
V. Wat is de werkelijke snelheid van uw producten?
A. Voor de werkelijke snelheid van de machine, die door vele factoren wordt beperkt,
dat betrekking heeft op het aantal componenten, de tijd om PCB-bord te sturen
Het is een zeer belangrijk onderdeel van de productie van deze producten, en de productie van deze producten is een belangrijk onderdeel van de productie.
