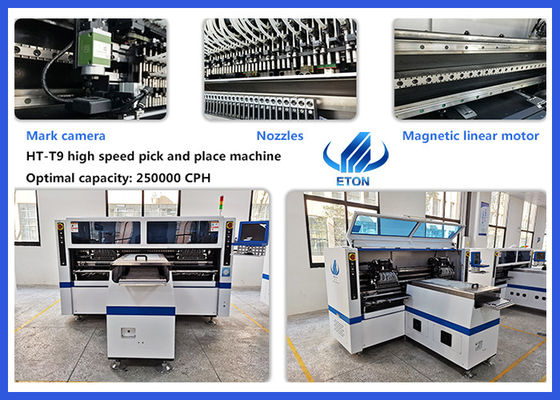

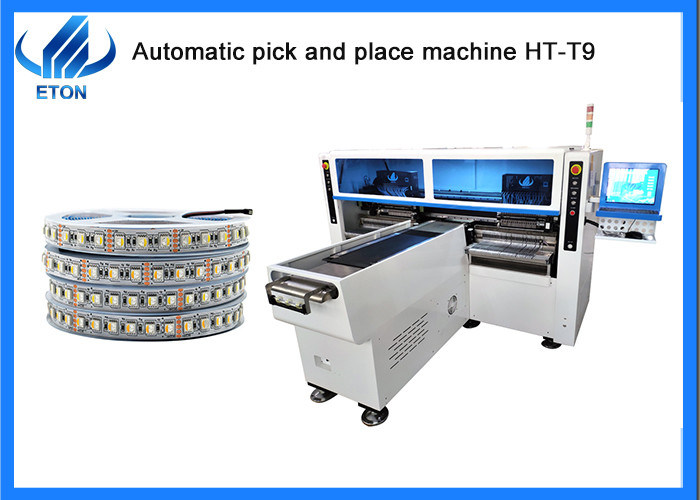

Flexible PCB montage 250K capaciteit 68 voedingsstation SMT plaatsingsmachine
Kenmerken

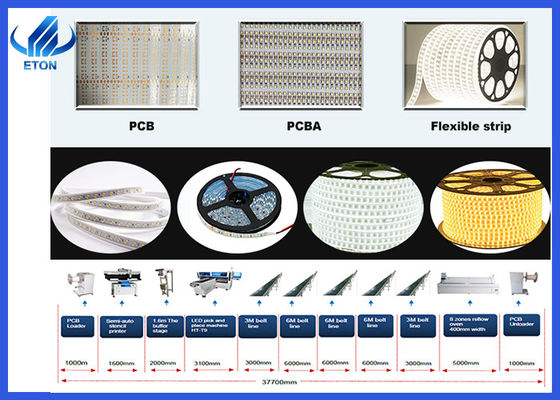

- Productie met Productie van 4 soorten materialen tegelijkertijd met een grote capaciteit, beschikbaar voor 5M, 50M of elke lengte van flexibele strip en roll to roll.
- Dual arm 4 module, 17 sproeiers voor elk montageonderdeel, deel A of deel B kan afzonderlijk of synchroon worden gemonteerd.
- Automatische kalibratie, hoge precisie, beschikbaar voor RGB.
- Exclusieve technologie: groeperen om te plukken en groeperen om te monteren.
IPC9850 Capaciteit: 200000 tot 250000 CPH
Het octrooi wordt toegekend aan de fabrikant van de in bijlage I bij Verordening (EG) nr. 1907/2006 bedoelde producten.0
Technische parameter
| Model |
HT-T9 |
| Afmeting |
| Lange |
3100 mm |
| Breedte |
2300 mm |
| Hoogte |
1550 mm |
| Totaal gewicht |
1700 kg |
| PCB's |
| PCB lengte breedte |
250 mm*alle lengtes |
| PCB-dikte |
00,5-1,5 mm |
| PCB-klemmen |
Verstelbare druk pneumatische |
| Montage-modus |
Groep te nemen en groep te monteren |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
Aanraakscherm |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
5 PCS (digitale camera) |
| Gelijkstelling van het zicht, MARK-correctie |
| Verhoogde precisie |
±0,02 mm |
| Montagehoogte |
5 mm |
| Montage-ruimte |
200000 tot 250000 CPH |
| Componenten |
LED 3014/ 3020/ 3528/ 5050 en condensatoren, weerstanden, bruggerectificeerders, enz. |
| De snelheid van de componenten |
0.5 mm |
| Nummer van het voedingsstation |
68 stuks |
| Aantal sproeiers |
68 stuks |
| Kracht |
380AC 50 HZ |
| Energieverbruik |
6 kW |
| Operatieomgeving |
23°C±3°C |
| Transmissie via transportband |
Maximale lengte:1000 mm |
| Transmissie snelheid |
> 500 mm/sec |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2)150N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor + servomotor |
| Voedingswijze |
Elektrische voedingsbak met dubbele motor |
Certificaten
Als ervaren fabrikant van SMT-machines hebben wij een aantal intellectuele eigendomstechnologieën verkregen, waaronder 14 uitvindingspatenten, 135 praktische patenten, 55 softwarecopyrights,met onze gewonnen R & D afdeling voor productie en inspectieEn ook de overzeese certificaten als CE, CCC, SIRA,enzovoort.
Pakketten
Onze pakket stap is het blazen volgen:
STAP 1: Filmverpakking om stof en water te voorkomen;
STAP 2: Verpakking in een schuim katoen film om de buitenkant van de machine te beschermen;
STAP 3: Vacuumpapierverpakking en vochtbestendige zak, om tijdens het vervoer droog te blijven;
STAP 4: Voor de veiligheid van de machine worden stevige houten dozen uitgerust en vervolgens met vrachtwagens naar de aangegeven haven vervoerd.
Levering: over zee, door de lucht of over land.
Veelgestelde vragen
V: Heeft uw machine kwaliteitscertificaten?
A: We zijn een hightech onderneming met CE, SIRA, CCC, ISO toegekend als "Well-know brand" en vele technologiepatenten, en hebben rijke ervaring (meer dan 12 jaar) in LED-licht productielijn programma.
Q. Wat is de kwaliteit van uw machines?
A. Als ervaren fabrikant van SMT-machines hebben wij een aantal intellectuele eigendomstechnologieën verkregen, waaronder 9 uitvindingspatenten, 112 praktische patenten, 12 softwarecopyrights,met onze gewonnen R & D afdeling voor productie en inspectieEn bekroond als China high-tech onderneming, Shenzhen TOP merk we garanderen onze hoge kwaliteit van onze machine als een uitstekende fabrikant in China.
