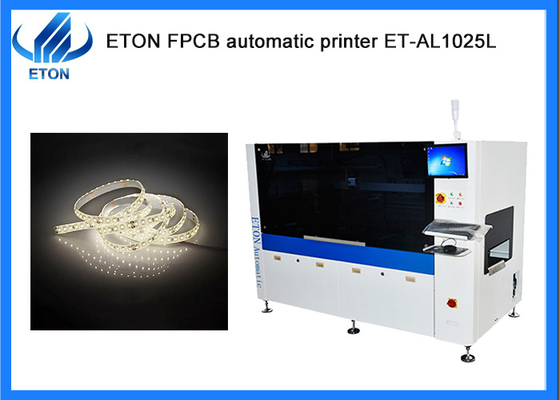

SMT volautomatische productieline high performance stencil printer machine
Configuratie van de machine
● Programmabele ophangprinterkop
*Twee sets stappenmotor,de druk van de voorste en achterste schraper kan afzonderlijk worden ingesteld om de inconsistentie van de voorste en achterste afdruk te waarborgen die wordt veroorzaakt door vermoeidheidsdeformatie van het schrapermateriaal;
*Effectief beheersen van de slag, verbeteren van de druk efficiëntie, en voorkomen dat het lek van soldeerpasta;
● Standaard roestvrijstalen schraper, uniek ontwerp, verbetert de levensduur van het lemmet;
● Systemen om het gezichtsvermogen naar beneden uit te richten;
● CNC-geleidingsrails;
● industriële computer, Windows XP-interface besturingssysteem;
● Ingebouwd software-diagnosesysteem;
● SMEMA-interface.
Technische parameter
| Schermframes |
Min Grootte |
850 mm |
| Maximale grootte |
550 mm |
| Dikte |
25 tot 45 mm |
| FPCB Min Grootte |
50 mm |
| FPCB maximale grootte |
260 mm |
| FPCB-dikte |
0.5~5 mm |
| FPCB Warpage |
Max. FPCB-diagonale 1% |
| Transporthoogte |
900 ± 40 mm |
| Vervoersrichting |
Links naar rechts |
| Transportsnelheid |
Maximaal 1000 mm/s Programmeerbaar (instelbaar) |
| Plaats van het bestuur |
Ondersteuningssysteem |
Spanning van het platform |
| Klemsysteem |
Randklem bevestigd |
| Afdrukkop |
Twee onafhankelijke gemotoriseerde drukkoppen |
| Squeegee snelheid |
6~300 mm/sec |
| Druk van de squeegee |
0~10 kg/cm2 |
| Squeegeehoek |
55° (Standaard) |
| Typ van de spuitmachine |
roestvrij staal ((Standaard), kunststof |
| Snelheid van het scheiden van de stensels |
0.1~20 mm/sec Programmeerbaar |
| Reinigingssysteem |
Handreiniging |
| Tabel Aanpassingsbereiken |
X:±5 mm;Y:±5 mm;θ:±2° |
| Machines |
| Herhalingspositie nauwkeurigheid |
±0,01 mm |
| Accuraatheid van het drukwerk |
± 0,025 mm |
| Cyclustijd |
≤ 9 s (exclusief drukwerk en reiniging) |
| Gebehorende lucht |
4.5 tot en met 6 kg/cm2 |
| Stroominvoer |
AC:220±10%,50/60HZ 1Φ 1,5 kW |
| Controlemethode |
PC-controle |
| Afmetingen van de machine |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Gewicht van de machine |
Ongeveer 600 kg. |
| Vervoer van FPCB over plaathoogte |
20 mm |
Onze tentoonstellingen
Eton heeft deelgenomen aan vele tentoonstellingen van buitenlandse landen, zoals India Mumbai Exhibition, India Delhi Exhibition, Egypt Exhibition, Turkije Exhibition, Pakistan Exhibition,De Commissie heeft in de loop van de afgelopen vijf jaar een aantal voorstellen ingediend voor de oprichting van eenBovendien hebben we deelgenomen aan onze binnenlandse grote tentoonstelling, zoals Guangzhou Guangya Exhibition, Shanghai Munich Exhibition, Chongqing LED light Exhibition, enz.
Diensten
Voorverkoopservice
Een geschikt productieplan
Advies geven over elektrische apparatuur en opzet van de installatie
Verkoopservice
Rapporteer de status van de machine in de tijd
Volg op en stuur video van de testmachine
Naverkoopservice
Upgrade gedurende de levensduur van de software
24 uur om problemen online op te lossen
Ingenieurs kunnen ter plaatse aankomen om het gebruik van de machine te leren en de bugs op te lossen
Regelmatig bezoek (garantieperiode van één jaar, reparatie van onderdelen gratis; een of twee keer per jaar na de garantie)
Verzending en bezorging
Verzendroute:
※ Door de lucht, voor monsters en kleine pakketten
※ Door zee, voor grote verpakkingen en hoeveelheden;
※ Andere manieren zoals door de klant gevraagd.
Levertijd:
※ Binnen 30 dagen.
Veelgestelde vragen
V. Wat is de werkelijke snelheid van uw producten?
A. Voor de werkelijke snelheid van de machine, die door vele factoren wordt beperkt, zoals het aantal onderdelen, de tijd om PCB-platen te verzenden en te ontvangen, enz.En is te beslissen voor de werkelijke producten en behoeften.
V. Hoeveel onderdelen kan uw pick and place machine in een PCB-bord monteren?
A. Dit is voor de behoeften van onze klanten en de grootte van het PCB-bord.
V. Hoeveel producten kan uw machine per dag maken?
A. De capaciteit van onze machine is volgens de echte producten,en het aantal componenten op uw pcb-bord dat is een belangrijke factor om de werkelijke snelheid van onze machine met uw producten te achterhalen.
