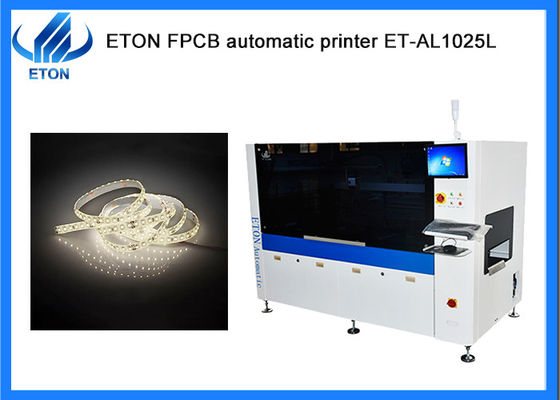

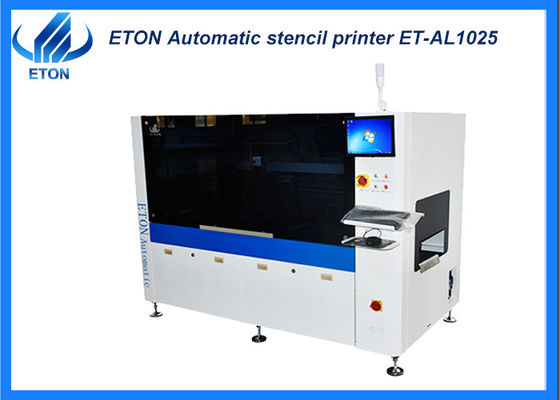

Printing solder paste LED strip SMT full automatic printer machine
Beschrijving
Configuratie van de machine
● Programmabele ophangprinterkop
*Twee sets stappenmotor,de druk van de voorste en achterste schraper kan afzonderlijk worden ingesteld om de inconsistentie van de voorste en achterste afdruk te waarborgen die wordt veroorzaakt door vermoeidheidsdeformatie van het schrapermateriaal;
*Effectief beheersen van de slag, verbeteren van de druk efficiëntie, en voorkomen dat het lek van soldeerpasta;
● Standaard roestvrijstalen schraper, uniek ontwerp, verbetert de levensduur van het lemmet;
● Systemen om het gezichtsvermogen naar beneden uit te richten;
● CNC-geleidingsrails;
● industriële computer, Windows XP-interface besturingssysteem;
● Ingebouwd software-diagnosesysteem;
● SMEMA-interface.
Technische parameter
| Schermframes |
Min Grootte |
850 mm |
| Maximale grootte |
550 mm |
| Dikte |
25 tot 45 mm |
| FPCB Min Grootte |
50 mm |
| FPCB maximale grootte |
260 mm |
| FPCB-dikte |
0.5~5 mm |
| FPCB Warpage |
Max. FPCB-diagonale 1% |
| Transporthoogte |
900 ± 40 mm |
| Vervoersrichting |
Links naar rechts |
| Transportsnelheid |
Maximaal 1000 mm/s Programmeerbaar (instelbaar) |
| Plaats van het bestuur |
Ondersteuningssysteem |
Spanning van het platform |
| Klemsysteem |
Randklem bevestigd |
| Afdrukkop |
Twee onafhankelijke gemotoriseerde drukkoppen |
| Squeegee snelheid |
6~300 mm/sec |
| Druk van de squeegee |
0~10 kg/cm2 |
| Squeegeehoek |
55° (Standaard) |
| Typ van de spuitmachine |
roestvrij staal ((Standaard), kunststof |
| Snelheid van het scheiden van de stensels |
0.1~20 mm/sec Programmeerbaar |
| Reinigingssysteem |
Handreiniging |
| Tabel Aanpassingsbereiken |
X:±5 mm;Y:±5 mm;θ:±2° |
| Machines |
| Herhalingspositie nauwkeurigheid |
±0,01 mm |
| Accuraatheid van het drukwerk |
± 0,025 mm |
| Cyclustijd |
≤ 9 s (exclusief drukwerk en reiniging) |
| Gebehorende lucht |
4.5 tot en met 6 kg/cm2 |
| Stroominvoer |
AC:220±10%,50/60HZ 1Φ 1,5 kW |
| Controlemethode |
PC-controle |
| Afmetingen van de machine |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Gewicht van de machine |
Ongeveer 600 kg. |
| Vervoer van FPCB over plaathoogte |
20 mm |
Ons voordeel.
Shenzhen ETON Automation Equipment Co., Ltd. werd opgericht in 2011, met het hoofdkantoor in Shenzhen, met zijn belangrijkste productiebasis in Ruichang City, Jiujiang City, Jiangxi Provincie.Het beslaat een oppervlakte van 52Het bedrijf heeft een oppervlakte van 70.000 vierkante meter en meer dan 300 werknemers.
ETON is als technologiegedreven onderneming gespecialiseerd in SMT (Surface Mount Technology), nieuwe energie FPC (Flexible Printed Circuit), halfgeleider IGBT, evenals lucht- en ruimtevaart en militaire industrie.Geëngageerd in technologische innovatie en productontwikkeling op het gebied van pick-and-place machinesHet bedrijf houdt zich aan de kernfilosofie van het bevorderen van de natie door hard werken.tot oprichting van een alomvattend systeem voor technologische innovatie. ETON heeft meer dan 200 octrooien gekregen, waaronder meer dan 20 uitvindingspatenten, meer dan 40 auteursrechten op software en verschillende octrooien voor internationale baanbrekende technologieën.
Markt
Wat betreft de 11 jaar handel met meer dan 30 landen met onze SMT high speed pick and place machine, zijn we in het bedrijfsleven gekomen met veel partners:
Pakketten
Stap 1: Verpakking in film om stof en water niet in de machine te krijgen
Stap 2: Verpakking in schuim katoen om de buitenkant van de machine te beschermen
Stap 3: Verpakking in vacuümverpakking om de machine tijdens het vervoer droog te houden
Stap 4: Vervoer per vrachtwagen naar de aangewezen haven
Veelgestelde vragen
Q. Hoe kan ik rondkijken als ik aan boord ben?
A. Als je een Chinese agent hebt kunnen we een afspraak maken om je de omgeving te laten zien, natuurlijk kunnen we ook een videogesprek maken om je het industriële park te laten zien, of we zullen een video voor je maken als je dat nodig hebt.
Q. Kan u CIF accepteren als de aangegeven prijs?
A. We accepteren gewoonlijk EXW als de genoemde prijs.
Q.Wat voor machine heb je?
A. We zijn de hogesnelheid SMT pick and place machine fabrikant, en ook we bouwen ons merk om efficiënter en gemakkelijker machine voor onze klanten.waardereeksen met hoge precisie en hoge productiviteit.
