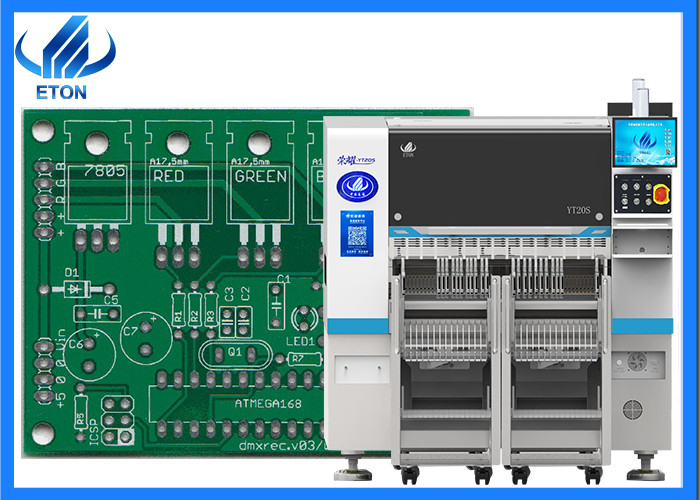

Hoofdkenmerken van de machine
Geïntegreerde plaatsingshoofd
Lichtgewicht, het hoofd is integraal gevormd, de 10 sets Z-assen worden onafhankelijk bestuurd door modulaire magnetische lineaire motor, die de snelheid, nauwkeurigheid en stabiliteit aanzienlijk verbetert
Precieze hoeksysteem
Het modulaire hoeksysteem regelt onafhankelijk de hoek van elk onderdeel om een zeer nauwkeurige plaatsing te garanderen.
Vacuumsensor
Elk plaatsingshoofd met een onafhankelijke detectiefunctie, die de stabiliteit van de apparatuur en de betrouwbaarheid van het product verbetert.
Vermogen voor ultra-hoge snelheden
Door de toepassing van geavanceerde magnetische lineaire motoren en een multifunctionele modulaire kop is de plaatsingscapaciteit met 25% toegenomen ten opzichte van traditionele machines, met een optimale snelheid van 98000CPH
Hoofdparameter van de machine
| Model |
YT20S |
| Afmeting |
| Lange |
1480 mm |
| Breedte |
2680 mm |
| Hoogte |
1650 mm |
| Totaal gewicht |
2380 kg |
| PCB's |
| PCB lengte breedte |
Max: 500*300 mm ((optie 1200*450) Min: 50*50 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Cylinderclamping, spoorbreedte verstelbaar |
| Montage-modus |
Groepsplukken en afzonderlijk plaatsen |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
LED-monitor |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
1 PCS (head flight vision camera) |
| 2 PCS Mark camera |
| Verhoogde precisie |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehoogte |
16 mm (andere hoogte kan worden aangepast) |
| Verhoogde snelheid |
98000 CPH ((In goede staat) |
| Componenten |
0201~12MM verpakkingsmateriaal en IC-materiaal ((Optionele vaste camera voor 0201~35*35MM),Andere componenten kunnen worden aangepast |
| Componentenruimte |
0.2 mm |
| Nummer van het voedingsstation |
104 stuks |
| Aantal sproeiers |
20 stuks |
| Kracht |
220AC 50HZ |
| Energieverbruik |
1.5 kW |
| Operatieomgeving |
23°C ± 3°C |
| Transmissie snelheid |
> 1000 mm/sec |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor |
| Voedingswijze |
Intelligente voeder met dubbele motor |
| Interface van het MES-systeem voor productiemanagement |
Op maat |
Profiel van het bedrijf
Uitstalling
We bezoeken elk jaar vele tentoonstellingen. Niet alleen in China, India Delhi, India Mumbai, Pakistan Karachi, Turkije Istanbul, Egypte Cairo, Rusland Moskou, Vietnam Hanoi etc.
We hebben een aandeel van 85% in de Chinese LED-verlichtingsmarkten, maar verkopen ook machines naar India, Korea, het Verenigd Koninkrijk, Rusland, Egypte, Turkije, Vietnam, Japan, Australië, Polen, etc. meer dan 20 landen.
Werken met ETON is gegarandeerd, laten we je zaken oplichten!
Verzending en verpakking
1) scheepvaart:Binnen 30 dagen na betaling
2) Verpakking:Standaard exportpakket of aangepast pakket
Vacuümverpakking + houten verpakking, veilig en betrouwbaar
Veelgestelde vragen
Q1. Wie is uw cliënt?
A: We hebben machines geëxporteerd naar verschillende landen, zoals India, Egypte, Korea, Turkije, Brazilië, enz.
FSL, ETI, KONKA, OPPLE, MLS zijn onze klanten. In India zijn RK, Surya, Skyquad onze klanten.
Q2. Is het makkelijk te bedienen?
A: De machine is gemakkelijk te bedienen, meestal is 3 tot 5 dagen training in het bedienen voldoende.
Q3. Hoe is het onderbrekingspercentage van de machine?
A: Onze machine is zeer stabiel, het afbrekingspercentage is minder dan 0.001.
Q4. Wat is de kwaliteit van uw machines?

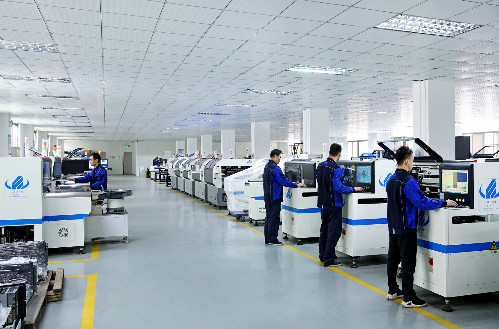

A: We hebben ons eigen industrieel park, productiecentrum, R&D-centrum en kwaliteitsinspectiecentrum om de kwaliteit van de machines te garanderen.
