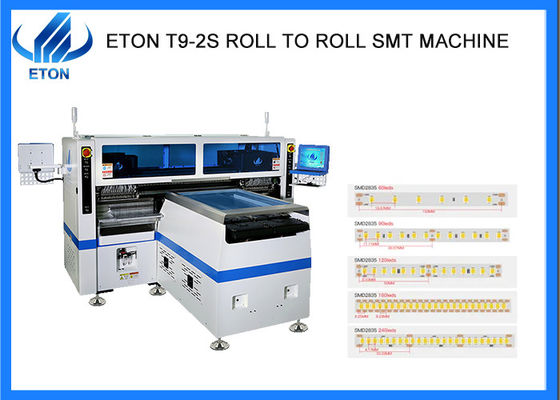

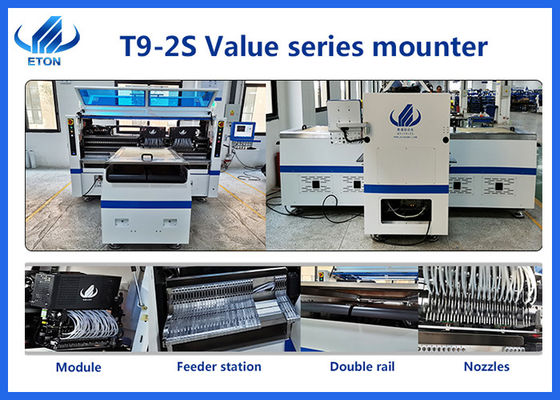

250 mm breed pcb roll to roll SMT high speed plaatsingsmachine
Beschrijving
FEtude 1 Hoge productiviteit
ETON Tech verstelbare plaatskop
De positie van de componenten kan worden aangepast op basis van de PCB-padpitch, minimaal 6,5 mm.
- Uniek ontworpen detectie van lekkage van componenten en aanvullende functie van afzonderlijke componenten
Recognition camera registreert de onderdeel lek positie van PCB, en vul de ontbrekende onderdeel dienovereenkomstig.
- Ultra-hoge snelheidscapaciteit
De plaatsingshoofd gebruikt de methode van twee keer plukken en eenmaal plaatsen. De plaatsingstijd wordt met de verbeterde plaatsingswijze sterk verkort, de uitstekende optimale capaciteit bereikt 500000CPH.
FEtude 2 FLEXIBELE productie
- Het transportplatform wordt aangepast volgens verschillende rollen van rolband,bereik 250±10 mm, maximale lengte is
1 meter per cyclus.
- De afstand van het voedingsstation kan flexibel worden aangepast om groepsoppakken en groepsplaatsingen te bereiken, zodat:
Het bereik van het voedingsstation is twee keer zo groot als dat van het plaatsingshoofd, kan vier soorten materialen tegelijk produceren.
- Intelligente elektrische voeder, ondersteunt high-speed machine serie.
| Model |
T9-2S |
| Afmeting |
| Lange |
3454 mm |
| Breedte |
3035 mm |
| Hoogte |
1777 mm |
| Totaal gewicht |
3100 kg |
| PCB's |
| PCB lengte breedte |
250 (± 10 mm) *Elke lengte |
| PCB-dikte |
00,1-0,5 mm |
| PCB-klemmen |
Vacuumaadsorptie, cilinderclamping, spoorbreedte verstelbaar |
| Montagewijze |
Groepspicking en groepsplaatsing |
| Visie-systeem |
| Nummer van de camera |
10 sets (digitale camera) |
| Gelijkstelling van het zicht+Markercorrectie |
| Verhoogde precisie |
± 0,05 mm |
| Montagehoogte |
≤ 5 mm |
| Verhoogde snelheid |
Dubbele zijde: 500000CPH, enkelzijdige zijde: 250000CPH ((Optimale snelheid) |
| Componenten |

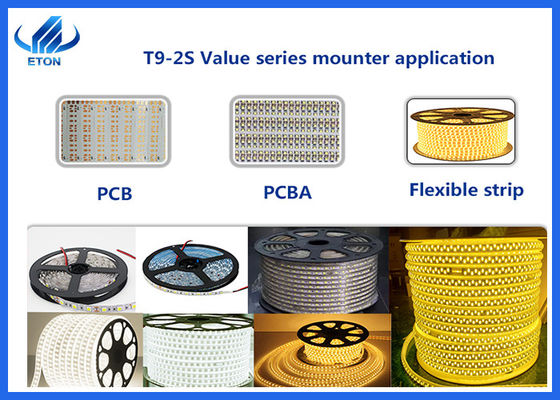

LED3014/3020/2835/5050 en weerstand, condensatoren, bruggerigstellers enz. |
| Kracht |
380AC 50HZ |
| Energieverbruik |
9.6 KW |
| Operatieomgeving |
23°C ± 3°C |
| Transmissie via transportband |
Maximale lengte:1000 mm |
| Transmissie snelheid |
> 500 mm/sec |
| Vervoerrichting |
Eenvoudig (links>rechts of rechts) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Luchtvoorziening |
0.4-0.6mpa (4-6kgf/cm2)150N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 2 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor + servomotor |
| Voedingssysteem |
| Nummer van het voedingsstation |
Dubbele zijde:136 PCS ((eenzijdige zijde:68 PCS) |
| Aantal koppen |
Dubbele zijde:136 PCS ((eenzijdige zijde:68 PCS) |
| Voedingswijze |
Intelligente elektrische voeder met dubbele motor |
Certificaten
Als ervaren fabrikant van SMT-machines hebben wij een aantal intellectuele eigendomstechnologieën verkregen, waaronder 14 uitvindingspatenten, 135 praktische patenten, 55 software-copyrights,met onze gewonnen R & D afdeling voor productie en inspectieEn ook de overzeese certificaten als CE, CCC, SIRA,enzovoort.
Diensten
Onderhoudsduur 1 jaar
Eén jaar garantie Tijdens de garantie zijn alle onderdelen die moeten worden gerepareerd en vervangen gratis.
Onderhoud gedurende de levensduur van software en hardware
Gratis upgrade software, de software is Reach en ontwikkeld door ETON, dus we ondersteunen levenslange gratis upgrade updates.
Regelmatig klanten bezoeken en informatie verzamelen
We bezoeken klanten regelmatig.We zullen lokale klanten bezoeken en onze service ondersteunen en tijdig feedback verzamelen over klantvoorstellen..
Het verstrekken van actuele informatie over technologie en apparatuur
We geven professionele technologische suggesties aan onze klanten.
Diensten ter plaatse
We hebben een aantal officiële sites in India zoals Mumbai en New Delhi, hebben ook een site in Egypte, Turkije die tijdig service kan leveren met onze ingenieurs.
Volgens uw behoeften, zal toegewijde senior ingenieur naar uw fabriek komen voor gratis installatie en opleiding u hoe u de machine te bedienen.
