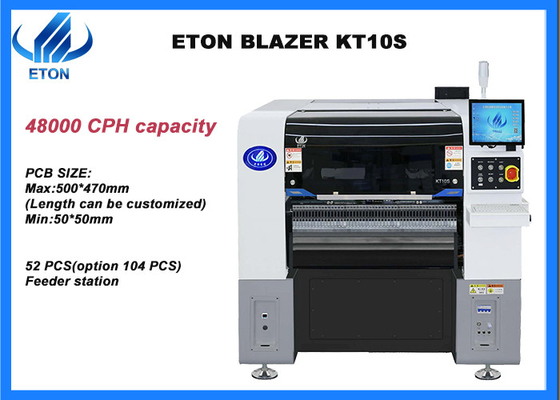

R & D-software voor dubbele portier SMT multifunctionele plaatsingsmachine
Beschrijving
Hoofdkenmerken van de machine
- Eén module X, Y, Z-as high-end magnetische lineaire motor, hoge precisie dan klassiek model
- Y-as dubbele aandrijving portier, hogere snelheid meer stabiliteit
- De plaatsing hoofd nemen onafhankelijke vacuüm detectie, verbeteren van de plaatsing prestaties
- Offline programmering, tijdbesparing bij overstap
- Uitgerust met coördinatenimportfunctie, intelligenter
Hoofdparameter van de machine
| Model |
KT10S |
| Afmeting |
| Lange |
1490 mm |
| Breedte |
2020 mm |
| Hoogte |
1650 mm |
| Totaal gewicht |
2080 kg |
| PCB's |
| PCB lengte breedte |
Max: 500*450 mm ((optie 1200*450) Min: 50*50 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Cylinderclamping, spoorbreedte verstelbaar |
| Montage-modus |
Groepsplukken en afzonderlijk plaatsen |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
Aanraakscherm |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
1 PCS (head flight vision camera) |
| 1 PCS Mark camera |
| Verhoogde precisie |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehoogte |
16 mm |
| Verhoogde snelheid |
48000 CPH ((In goede staat) |
| Componenten |
LED's, condensatoren, weerstanden, gevormde componenten, enz. |
| De snelheid van de componenten |
0.2 mm |
| Nummer van het voedingsstation |
52 stuks (104 stuks op maat, IC-bak/nozzle vervangingsoptie) |
| Aantal sproeiers |
10 stuks |
| Kracht |
220AC 50HZ |
| Energieverbruik |
1.5 kW |
| Operatieomgeving |
23°C ± 3°C |
| Transmissie snelheid |
> 1000 mm/sec |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor |
| Voedingswijze |
Intelligente voeder met dubbele motor |
| Interface van het MES-systeem voor productiemanagement |
Op maat |

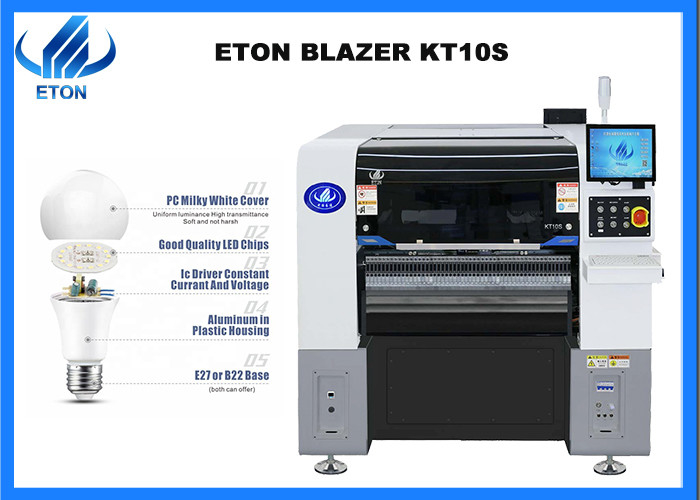

Applicatie op de machine
Onze tentoonstellingen
De Commissie heeft de Commissie verzocht om een beoordeling in te dienen van de gevolgen van de invoer uit China.
Buitenlandse tentoonstellingen: India Mumbai Exhibition, India Delhi Exhibition, Egypt Exhibition, Turkije Exhibition, Pakistan Exhibition, Thailand Exhibition, enz.

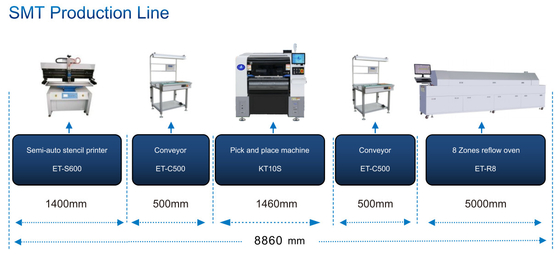

SMT Lijnoplossing
De voor de semi-automatische productielijn vereiste apparatuur omvat:
- met een diameter van niet meer dan 50 mm:de soldeerpasta wordt op het PCB-pad afgedrukt via het stensil;
- Vervangings- en plaatsmachine:de led-chips of andere onderdelen op de aangegeven plaats op de PCB-platte monteren;
- Terugstroomoven:de soldeerpasta smelten om aan de montageonderdelen te laten hechten;
- Vervoerder:inspecteren de plaatsing en soldeerkwaliteit, en ook een rol spelen bij het overbrengen van PCB-platen en buffering op de SMT-productielijn
Certificaten
Als ervaren fabrikant van SMT-machines hebben wij een aantal intellectuele eigendomstechnologieën verkregen, waaronder 14 uitvindingspatenten, 135 praktische patenten, 44 softwarecopyrights,met onze gewonnen R & D afdeling voor productie en inspectieEn ook de overzeese certificaten als CE, CCC, SIRA,enzovoort.
Pakketten
De machine moet van goede kwaliteit zijn tijdens het transport tot aan de bestemming van onze klanten, wat een essentieel aspect is voor een geschikte service voor onze klanten om onze machine te kopen.Dus een kwalitatieve en stevige verpakking is een belangrijke missie voor ons., hier zijn de gespecificeerde stappen voor uw referentie:
Veelgestelde vragen
Wat voor machine heb je?
A.We zijn de hogesnelheid SMT pick en plaats machine fabrikant, en ook we bouwen ons merk om efficiënter en gemakkelijker machine voor onze klanten.waardereeksen met hoge precisie en hoge productiviteit.
Q. Heeft uw machine kwaliteitscertificaten?
A. We zijn een hightech onderneming met CE, SIRA, CCC, ISO toegekend als "Well-know brand" en vele technologiepatenten, en hebben rijke ervaring (meer dan 11 jaar) in LED-licht productielijn programma.
Q. Is de machine gemakkelijk te bedienen?
A. Ja, onze machine is erg intelligent en gemakkelijk te bedienen, net als de slimme telefoon, ook de software is gemaakt door ons bedrijf, dus we weten hoe we het intelligenter en gebruiksvriendelijker kunnen maken.
