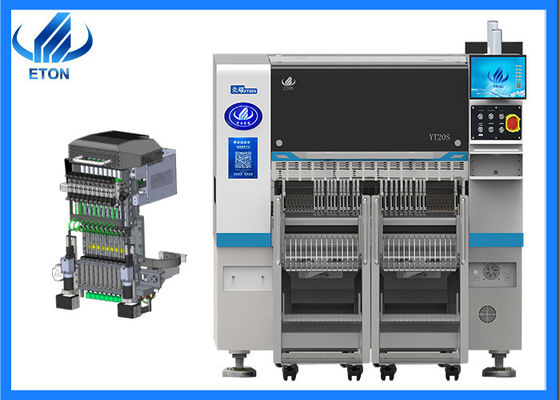

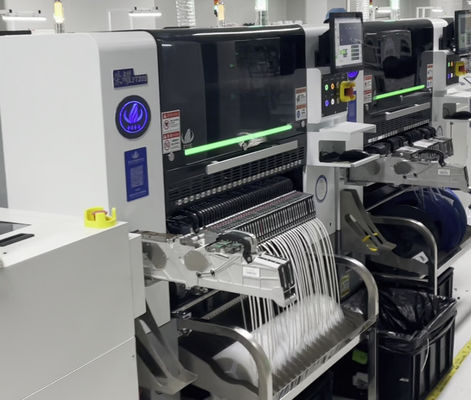

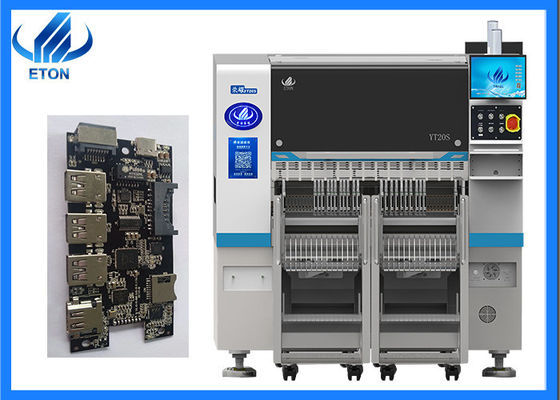

Onafhankelijk onderzocht en ontwikkeld SMT 20pcs koppen plaatsmachine
Hoofdkenmerken van de machine
Geïntegreerde plaatsingshoofd
Lichtgewicht, het hoofd is integraal gevormd, de 10 sets Z-assen worden onafhankelijk bestuurd door modulaire magnetische lineaire motor, die de snelheid, nauwkeurigheid en stabiliteit aanzienlijk verbetert
Precieze hoeksysteem
Het modulaire hoeksysteem regelt onafhankelijk de hoek van elk onderdeel om een zeer nauwkeurige plaatsing te garanderen.
Vacuumsensor
Elk plaatsingshoofd met een onafhankelijke detectiefunctie, die de stabiliteit van de apparatuur en de betrouwbaarheid van het product verbetert.
Vermogen voor ultra-hoge snelheden
Door de toepassing van geavanceerde magnetische lineaire motoren en een multifunctionele modulaire kop is de plaatsingscapaciteit met 25% toegenomen ten opzichte van traditionele machines, met een optimale snelheid van 98000CPH
Hoofdparameter van de machine
| Model |
YT20S |
| Afmeting |
| Lange |
1480 mm |
| Breedte |
2680 mm |
| Hoogte |
1650 mm |
| Totaal gewicht |
2380 kg |
| PCB's |
| PCB lengte breedte |
Max: 500*300 mm ((optie 1200*450) Min: 50*50 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Cylinderclamping, spoorbreedte verstelbaar |
| Montage-modus |
Groepsplukken en afzonderlijk plaatsen |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
LED-monitor |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
1 PCS (head flight vision camera) |
| 2 PCS Mark camera |
| Verhoogde precisie |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehoogte |
16 mm (andere hoogte kan worden aangepast) |
| Verhoogde snelheid |
98000 CPH ((In goede staat) |
| Componenten |
0201~12MM verpakkingsmateriaal en IC-materiaal ((Optionele vaste camera voor 0201~35*35MM),Andere componenten kunnen worden aangepast |
| Componentenruimte |
0.2 mm |
| Nummer van het voedingsstation |
104 stuks |
| Aantal sproeiers |
20 stuks |
| Kracht |
220AC 50HZ |
| Energieverbruik |
1.5 kW |
| Operatieomgeving |
23°C ± 3°C |
| Transmissie snelheid |
> 1000 mm/sec |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor |
| Voedingswijze |
Intelligente voeder met dubbele motor |
| Interface van het MES-systeem voor productiemanagement |
Op maat |
Certificaten
Als ervaren fabrikant van SMT-machines hebben wij een aantal intellectuele eigendomstechnologieën verkregen, waaronder 9 uitvindingspatenten, 200 praktische patenten, 49 softwarecopyrights,met onze gewonnen R & D afdeling voor productie en inspectieEn ook de overzeese certificaten als CE, CCC, SIRA, enz.
Pakketten
Stap 1: Wikkelen met rekfilm om te voorkomen dat de apparatuur uit de
Stap 2: Vacuümpapierverpakking en vochtdichte zak, zodat de machine tijdens het vervoer droog kan worden gehouden om vocht te voorkomen.
Stap 3: Gebruik riemen en driehoekig hout om de machine te bevestigen om schade aan de machine tijdens het vervoer te voorkomen.
Stap 4: Elke geëxporteerde machine wordt uitgerust met stevige houten exportdozen, om ervoor te zorgen dat het geleverde product goed is.
Verzending en bezorging
Wij vervoeren de goederen gewoonlijk in containers naar de haven en vervoeren ze vervolgens naar de bestemming.
Diensten
Onderhoudsduur 1 jaar
Eén jaar garantie Tijdens de garantie zijn alle onderdelen die moeten worden gerepareerd en vervangen gratis.
Onderhoud gedurende de levensduur van software en hardware
Gratis upgrade software, de software is Reach en ontwikkeld door ETON, dus we ondersteunen levenslange gratis upgrade updates.
Regelmatig klanten bezoeken en informatie verzamelen
We bezoeken klanten regelmatig.We zullen lokale klanten bezoeken en onze service ondersteunen en tijdig feedback verzamelen over klantvoorstellen..
Het verstrekken van actuele informatie over technologie en apparatuur
We geven professionele technologische suggesties aan onze klanten.
Diensten ter plaatse
We hebben een aantal officiële sites in India zoals Mumbai en New Delhi, hebben ook een site in Egypte, Turkije die tijdig service kan leveren met onze ingenieurs.
Volgens uw behoeften, zal toegewijde senior ingenieur naar uw fabriek komen voor gratis installatie en opleiding u hoe u de machine te bedienen.
Veelgestelde vragen
Q. Als ik een perfecte lijn van de machine nodig heb, kan je me die leveren?
A. Ja, voor de eisen van een hele productielijn, hebben wij professionele apparatuur om een perfecte productielijn voor uw producten te maken,We hebben een industrieel park van 50.000 vierkante meter en uitstekend R&D personeel., die 50 sets per maand kan produceren.
Q. Hoe was je dienst?
A. Wij zorgen ervoor dat onze klanten een optimale ervaring van de dienst van communicatie en relevante behoeften van de machine voor de installatie, onderhoud en gratis upgraden te genieten.
V. Kan u D/P of D/A als betalingsvoorwaarde aanvaarden?
A. Voor onze reguliere betalingsvoorwaarden gebruiken wij gewoonlijk T/T.
V. Hoe kan ik contact met u opnemen om de goederen op een efficiënte manier te kopen?
A. Het maken van een vraag naar de producten die u wilt op het handelsplatform van Alibaba, Tradelink, buitenlandse handel Express, of contact met ons opnemen met de sociale software als Whatsapp, Skype, enz.
Q. Hoe kan ik rondkijken als ik aan boord ben?
A. Als je een Chinese agent hebt kunnen we een afspraak maken om je de omgeving te laten zien, natuurlijk kunnen we ook een videogesprek maken om je het industriële park te laten zien, of we zullen een video voor je maken als je dat nodig hebt.
