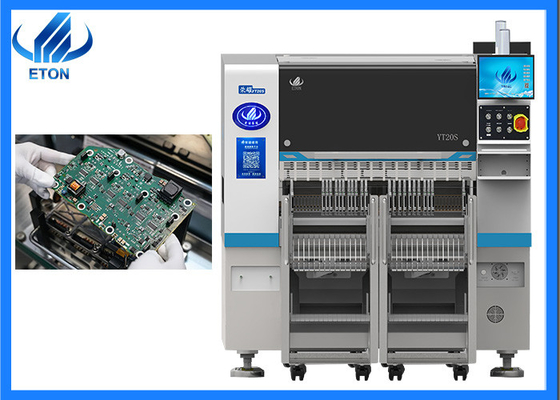

104 PCS voedingsstation O&O software universele pick-and-place machine
Hoofdkenmerken van de machine

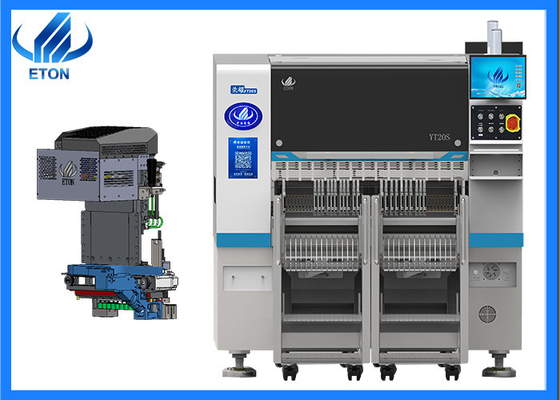

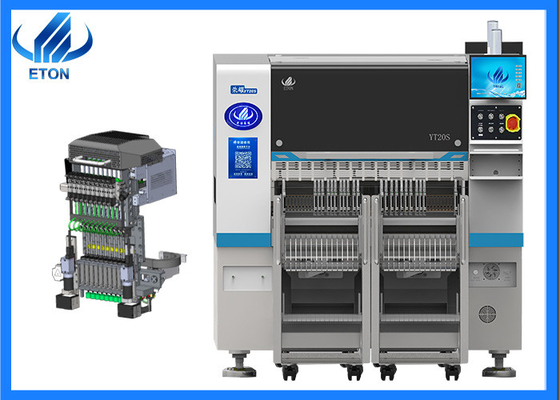

Geïntegreerde plaatsingshoofd
Lichtgewicht, het hoofd is integraal gevormd, de 10 sets Z-assen worden onafhankelijk bestuurd door modulaire magnetische lineaire motor, die de snelheid, nauwkeurigheid en stabiliteit aanzienlijk verbetert
Precieze hoeksysteem
Het modulaire hoeksysteem regelt onafhankelijk de hoek van elk onderdeel om een zeer nauwkeurige plaatsing te garanderen.
Vacuumsensor
Elk plaatsingshoofd met een onafhankelijke detectiefunctie, die de stabiliteit van de apparatuur en de betrouwbaarheid van het product verbetert.
Vermogen voor ultra-hoge snelheden
Door de toepassing van geavanceerde magnetische lineaire motoren en een multifunctionele modulaire kop is de plaatsingscapaciteit met 25% toegenomen ten opzichte van traditionele machines, met een optimale snelheid van 98000CPH
Hoofdparameter van de machine
| Model |
YT20S |
| Afmeting |
| Lange |
1480 mm |
| Breedte |
2680 mm |
| Hoogte |
1650 mm |
| Totaal gewicht |
2380 kg |
| PCB's |
| PCB lengte breedte |
Max: 500*300 mm ((optie 1200*450) Min: 50*50 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Cylinderclamping, spoorbreedte verstelbaar |
| Montage-modus |
Groepsplukken en afzonderlijk plaatsen |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
LED-monitor |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
1 PCS (head flight vision camera) |
| 2 PCS Mark camera |
| Verhoogde precisie |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehoogte |
16 mm (andere hoogte kan worden aangepast) |
| Verhoogde snelheid |
98000 CPH ((In goede staat) |
| Componenten |
0201~12MM verpakkingsmateriaal en IC-materiaal ((Optionele vaste camera voor 0201~35*35MM),Andere componenten kunnen worden aangepast |
| Componentenruimte |
0.2 mm |
| Nummer van het voedingsstation |
104 stuks |
| Aantal sproeiers |
20 stuks |
| Kracht |
220AC 50HZ |
| Energieverbruik |
1.5 kW |
| Operatieomgeving |
23°C ± 3°C |
| Transmissie snelheid |
> 1000 mm/sec |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor |
| Voedingswijze |
Intelligente voeder met dubbele motor |
| Interface van het MES-systeem voor productiemanagement |
Op maat |
Pakketten
Verpakking in filmverpakking en schuim katoen, en het bedekken van vacuümzak in stevige houten dozen.
Markt
Onze producten waren geëxporteerd naar meer dan 30 landen en regio's, waaronder Zuid-Korea, India, Vietnam, Tunesië, Egypte, Turkije, Rusland, Brazilië enz. En hier zijn enkele van onze grote klanten:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, enzovoort.
SMT Lijnoplossing
Diensten
- We bieden een complete lijn oplossing voor onze klanten behoeften.
- We hebben een aantal officiële locaties in India zoals Mumbai, Dammam en New Delhi, hebben ook een locatie in Egypte, Turkije die tijdig service kan verlenen met onze ingenieurs.
- Zolang u onze machine koopt zullen we onze ingenieurs debug installeren en gratis voor u trainen, totdat u de machine leert bedienen.
- Chinese ingenieurs kunnen online diensten leveren, vooral in de periode van de COVID-19-epidemie.
- Indien nodig zullen Chinese ingenieurs naar uw fabriek komen om u gratis te installeren en te trainen hoe u de machine bedient.
- Gratis up-to-date software van de machine.
- Wij zullen onze ingenieurs de fabriek laten bezoeken om de toestand van de machine te controleren of te testen.
Ons voordeel.
ETON heeft een indrukwekkende staat van dienst met 14 uitvindingspatenten, 135 praktische patenten en 55 auteursrechten op software.We hebben meer dan 11 jaar ervaring en houden CCC, SIRA en CE-certificaten.
Onze wereldwijde aanwezigheid strekt zich uit over Zuid-Korea, India, Vietnam, Tunesië, Egypte, Turkije, Rusland, Brazilië en daarbuiten.terugstroomovens, stensilprinters, pcb-conveyoren, SPI, AOI en meer.
ETON is gespecialiseerd in SMT-machines voor LED-lampen, DOB-lampen, lenzen, paneelleuchten, downlights, straatverlichting, buizen, 0,5 m, 1 m strookverlichting, enz., ETON is een toonaangevend merk in de Chinese SMT-machineproductie.
Met een toegewijd team van 500 medewerkers is ETON er trots op buitenlandse ingenieurs te kunnen aanbieden voor gratis installatie en opleiding.
