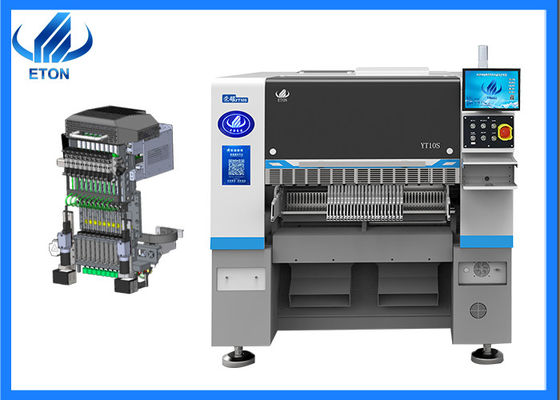

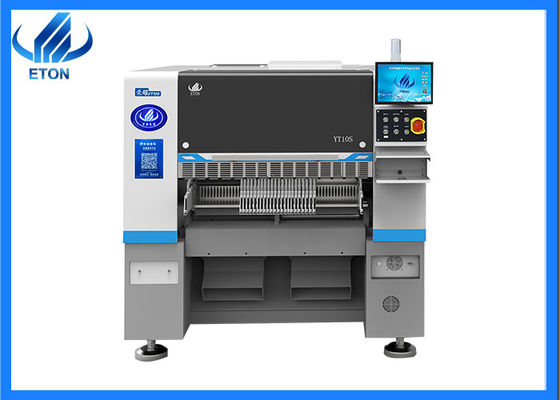

220 V laag energieverbruik LED-elektrische plaatplug-and-plaatsmachine
Hoofdkenmerken van de machine
1.X,Y en Z-assen hebben allemaal een zelf ontwikkelde high-end magnetische lineaire motor
2.Flexibele PCB-behandelingsmogelijkheden, multi-station, multi-materiaal montage
3De Y-as heeft een dubbele aandrijving van het portier.
4. Ondersteuning van automatische vervangende spuitstukfunctie (optie)
5.Toepassen op 0201~35*35mm band spoel pakket en IC tray feeder

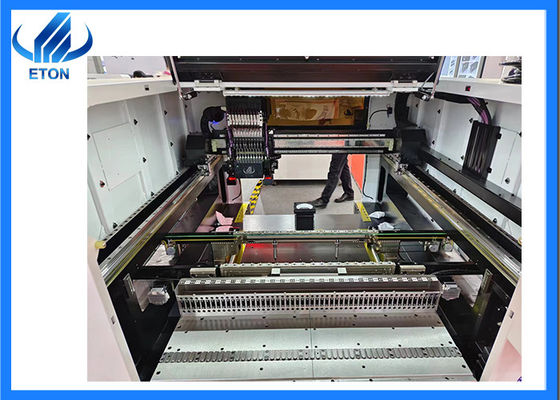

● Een gloednieuwe, zelf ontwikkelde, hoogprecieze plaatskop.
● De combinatie van een hoge nauwkeurigheid van de merkherkenning camera met een vaste vlucht visie camera om de plaatsing nauwkeurig te garanderen.
● De plaatsingshoofd heeft een onafhankelijke vacuümdetectie en verbetert de plaatsingsprestaties.
● Offline programmering,bespaart tijd tijdens de overstapcycli.
● De software bevat Al Deep Learning en automatische optimalisatie functies.
● Ondersteunt het aanbieden van een MES-systeeminterface.
● Uitgerust met coördinatenimportfunctie.
| Model |
YT10S |
| Afmeting |
| Lange |
1480 mm |
| Breedte |
2020 mm |
| Hoogte |
1650 mm |
| Totaal gewicht |
2380 kg |
| PCB's |
| PCB lengte breedte |
Max: 500*450 mm ((optie 1200*450) Min: 50*50 mm |
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Cylinderclamping, spoorbreedte verstelbaar |
| Montage-modus |
Groepsplukken en afzonderlijk plaatsen |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
LED-monitor |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
1 PCS (head flight vision camera) |
| 2 PCS Mark camera |
| Verhoogde precisie |
CHIP±0,03mm QFP±0,025mm Cpk |
| Montagehoogte |
16 mm (andere hoogte kan worden aangepast) |
| Verhoogde snelheid |
48000 CPH ((In goede staat) |
| Componenten |
0201~15MM verpakkingsmateriaal en IC-materiaal ((Optionele vaste camera voor 0201~35*35MM), Andere componenten kunnen worden aangepast |
| Componentenruimte |
0.2 mm |
| Nummer van het voedingsstation |
52 PCS (104 PCS-optie) |
| Aantal sproeiers |
10 stuks |
| Kracht |
220AC 50HZ |
| Energieverbruik |
1.5 kW |
| Operatieomgeving |
23°C ± 3°C |
| Transmissie snelheid |
> 1000 mm/sec |
| Vervoerrichting |
Single ((links→ rechts of rechts→ links) |
| Transmissie-modus |
Online aandrijving |
| Positiemodus |
Optische |
| Gasverbruik |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor |
| Voedingswijze |
Intelligente voeder met dubbele motor |
| Interface van het MES-systeem voor productiemanagement |
Op maat |

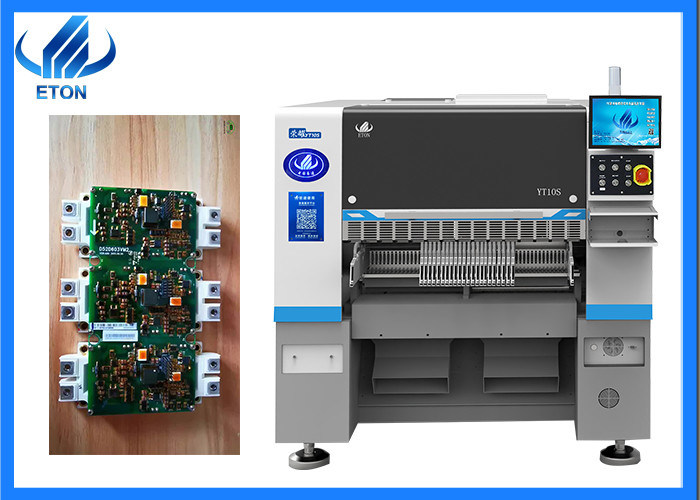

Applicatie op de machine
SMT Lijnoplossing
De SMT-productielijn bestaat uit twee systemen:semi-automatische en volledig automatische lijn.Als u net begint, stel ik voor dat u een semi-automatische productielijn maakt, diekan uw kosten effectief besparen.
De voor de semi-automatische productielijn vereiste apparatuur omvat:
- met een diameter van niet meer dan 50 mm:de soldeerpasta wordt op het PCB-pad afgedrukt via het stensil;
- Vervangings- en plaatsmachine:de led-chips of andere onderdelen op de aangegeven plaats op de PCB-platte monteren;
- Terugstroomoven:de soldeerpasta smelten om aan de montageonderdelen te laten hechten;
- Vervoerder:inspecteren de plaatsing en soldeerkwaliteit, en ook een rol spelen bij het overbrengen van PCB-platen en buffering op de SMT-productielijn
