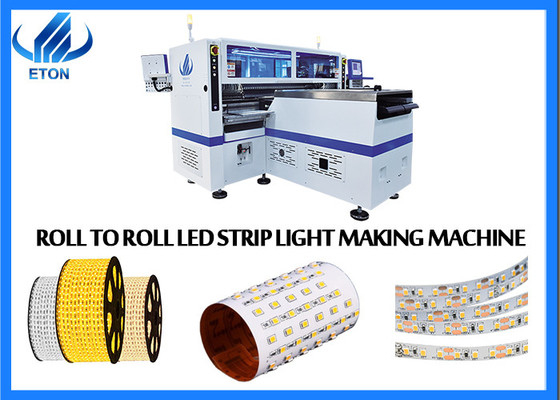

100m led strip monter 136 sproeiers met 500K
Kenmerken
Magnetische lineaire motor met hoge nauwkeurigheid + Panasonic servomotor
136 hoofden 136 voedingsstations 4 arm 4 module,Voor elk montageonderdeel zijn 34 sproeiers beschikbaar.
Visie-uitlijning, markering
Automatische kalibratie, hoge precisie, beschikbaar voor RGB
Capaciteit kan 500 000 CPH bereiken
Parameter
| Afmeting (L*W*H) |
3454*3035*1777 mm |
| Totaal gewicht |
3100 kg |
| PCB Lengte breedte |
250 mm*alle lengtes |
| PCB-dikte |
00,1-0,5 mm |
| PCB-klemmen |
Vacuümadsorptie, cilinderspleet, verstelbare spoorbreedte |
| Aantal voedingsstations |
136 stuks |
| Aantal koppen |
136 stuks |
| Montage snelheid |
500000 CPH |
| Componenten |
LED3014/3020/3528/5050,Capaciteit, weerstand, brugstapel, enz. |
| Werkomgeving |
9.6 KW |
Productieproces van LED-flexible strips
| Eerste stap |
Laadmachine |
Verzending van de FPCB-rol naar de printer |
| Stap 2 |
Semi-automatische stencilprinter |
Afdrukken van de soldeerpasta op het flexibele PCB |
| Stap 3 |
Bufferfase |
Buffer en transport van de flexibele PCB te pick en plaats machine |
| Stap 4 |
Pick and Place Machine (Pick en Plaats machine) |
Montage van LED-chips en -componenten op flexibele PCB's |
| Stap 5 |
Lijn van de Transport Belt |
Vervoer van het flexibele PCB naar de reflowoven |
| Stap 6 |
Terugstroomoven |
Verwarming van de soldeerpasta met FPCB tot het lassen van de onderdelen op FPCB |
| Stap 7 |
Onlaadmachine |
Verwinding van de afgewerkte flexibele band |
SMT Toepassingsindustrie
Huishoudelijke apparaten, auto-elektronica, elektriciteitsindustrie, LED-industrie, beveiliging, instrumenten en meters, communicatie, intelligente bediening,Internet of Things (IOT) industrie en militaire industrie, enz.
Markt
Onze producten waren geëxporteerd naar meer dan 30 landen en regio's, waaronder Zuid-Korea, India, Vietnam, Tunesië, Egypte, Turkije, Rusland, Brazilië enz. En hier zijn enkele van onze grote klanten:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, enzovoort.
Uitstalling
Deelname aan tentoonstellingen toont de kracht van een bedrijf. Ons bedrijf woont elk jaar tentoonstellingen bij, waaronder Guangya Exhibition, led Chongqing Exhibition, Shanghai Munich Exhibition, enz.- Natuurlijk., hebben we niet alleen binnenlandse tentoonstellingen, maar hebben ook veel tentoonstellingen in het buitenland, zoals India, Egypte, Turkije, Pakistan, enz.
Fabriek van de klant
1Fabriek voor LED-lampen
2. LED-displayfabriek
3Fabriek voor LED-buizen
4. LED Strip licht fabriek
enzovoort.
Veelgestelde vragen
V: Kun je een complete lijnoplossing leveren?
A: Ja, we kunnen. We kunnen SMT-lijn en enkele LED-productielijnen leveren.
V: Wat kan uw bedrijf ons bieden?
A: Gratis garantie binnen een jaar.
V: Waarom kiezen wij uw bedrijf?
A:ETON heeft onafhankelijk de eerste technologische uitvindingspatenten en gepatenteerde technologieën ter wereld ontwikkeld, waaronder 9 uitvindingspatenten, 12 auteursrechten op software en 112 praktische patenten.
