Rol LED-strookverlichting montage hoge snelheid 68 stuks hoofden SMT machine
Beschrijving
Kenmerken
- Productie met Productie van 4 soorten materialen tegelijkertijd met een grote capaciteit, beschikbaar voor 5M, 50M of elke lengte van flexibele strip en roll to roll.
- Dual arm 4 module, 17 sproeiers voor elk montageonderdeel, deel A of deel B kan afzonderlijk of synchroon worden gemonteerd.
- Automatische kalibratie, hoge precisie, beschikbaar voor RGB.
- Exclusieve technologie: groeperen om te plukken en groeperen om te monteren.
IPC9850 Capaciteit: 200000 tot 250000 CPH
Het octrooinnummer: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Technische parameter
| Model |
HT-T9 |
| Afmeting |
| Lange |
3100 mm |
| Breedte |
2300 mm |
| Hoogte |
1550 mm |
| Totaal gewicht |
1700 kg |
| PCB's |
| PCB lengte breedte |
250 mm*alle lengtes |
| PCB-dikte |
00,5-1,5 mm |
| PCB-klemmen |
Verstelbare druk pneumatische |
| Montage-modus |
Groep te nemen en groep te monteren |
| O.S. |
| Systemen |
Windows 7 |
| Software |
Onderzoek en ontwikkeling onafhankelijk |
| Afbeelding |
Aanraakscherm |
| Invoerapparaat |
Toetsenbord, muis |
| Visie-systeem |
| Nummer van de camera |
5 PCS (digitale camera) |
| Gelijkstelling van het zicht, MARK-correctie |
| Verhoogde precisie |
±0,02 mm |
| Montagehoogte |
5 mm |
| Verhoogde snelheid |
200000 tot 250000 CPH |
| Componenten |
LED 3014/ 3020/ 3528/ 5050 en condensatoren, weerstanden, bruggerectificeerders, enz. |
| De snelheid van de componenten |
0.5 mm |
| Nummer van het voedingsstation |
68 stuks |
| Aantal sproeiers |
68 stuks |
| Kracht |
380AC 50 HZ |
| Energieverbruik |
6 kW |
| Operatieomgeving |
23°C ± 3°C |
| Transmissie via transportband |
Maximale lengte:1000 mm |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting |
High-end magnetische lineaire motor + servomotor |
| Voedingswijze |
Elektrische voedingsbak met dubbele motor |
Applicatie op de machine

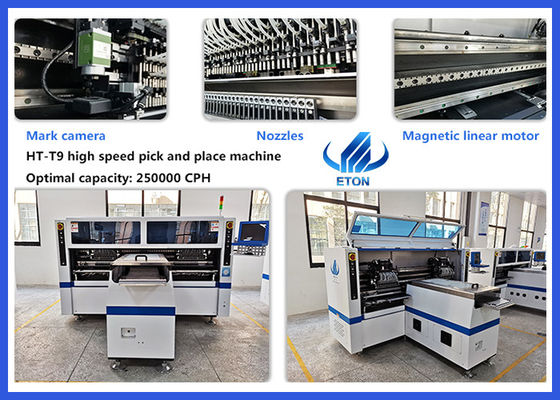

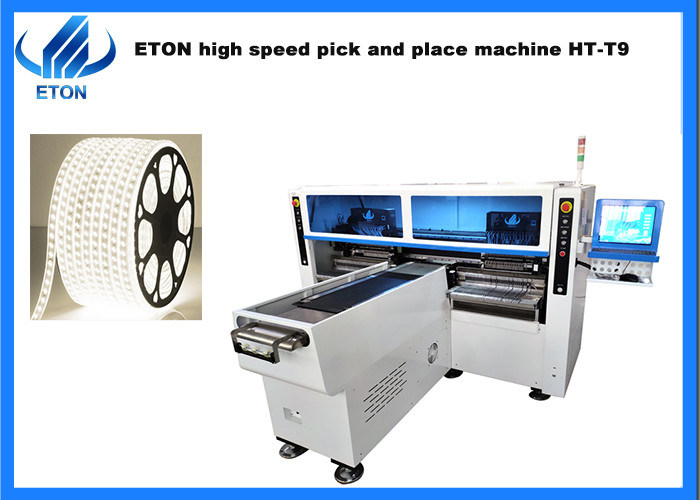

HT-T9 is een hogesnelheids pick-and-place machine die is van toepassing op flexibele lichtstrips van elke lengte
PCB-grootte: 250 mm*alle lengte, geschikt voor 5m, 10m, 50m, 100m of flexibele lichtstrips van elke lengte, RGB kan worden gemonteerd.
Certificaten
Als ervaren fabrikant van SMT-machines hebben wij een aantal intellectuele eigendomstechnologieën verkregen, waaronder 9 uitvindingspatenten, 112 praktische patenten, 12 softwarecopyrights,met onze gewonnen R & D afdeling voor productie en inspectieEn ook de overzeese certificaten als CE, CCC, SIRA,enzovoort.
Veelgestelde vragen
Q. Kan u CIF accepteren als de aangegeven prijs?
A. We accepteren gewoonlijk EXW als de genoemde prijs.
Q. Hebt u professionele ingenieurs voor de installatie van de machine in India?
A. Ja, we hebben professionele ingenieurs in India met lokale kantoren in Delhi en Dammam om onze klanten een aanzienlijke service te bieden.
V. Wat is de werkelijke snelheid van uw producten?
A. Voor de werkelijke snelheid van de machine, die door vele factoren wordt beperkt, die betrekking hebben op het aantal componenten, de tijd om PCB-bord te verzenden en het bord te ontvangen, enz.En is te beslissen voor de werkelijke producten en behoeften.
V. Hoeveel onderdelen kan uw pick and place machine in een PCB-bord monteren?
A. Terwijl dit is voor onze klanten behoeften en de grootte van de PCB bord.
V. Welke onderdelen zijn voornamelijk op uw machine gemonteerd?
A. Voor de multifunctionele pick-and-place-machine die IC, LED-chip, weerstanden, condensatoren en gevormde componenten zoals lenzen kan monteren.De montagecomponenten van de hogesnelheidsmontermachine zijn LED3014/3020/35285050, weerstanden, condensatoren en rechtgevers.
