Multifunktioneel middellange snelheidpick-and-place machine 48 voedingsstation
Productbeschrijving

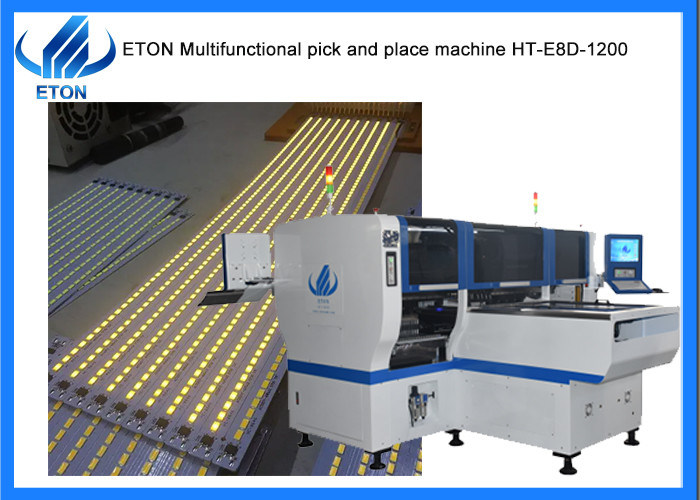

E8D-1200 multifunctionele pick-and-place machine met de montage-modus van groepspicking en afzonderlijk plaatsen, afzonderlijk plukken en afzonderlijk plaatsen,met een capaciteit van 24 PCS van 90000 CPH.
Kenmerken:
- Dual-systeem, dual-module multifunctionele monteur om twee verschillende producten tegelijkertijd te produceren.
- Montagecomponenten:LED-chip, condensatoren, weerstanden, lens, IC, gevormde componenten, enz.
- Component: Min. Grootte 0402, Max. Hoogte 15 mm.
- Toepassing: aandrijver, elektrisch bord, lens, DOB-lamp, lineaire lamp, huishoudelijk apparaat, enz.

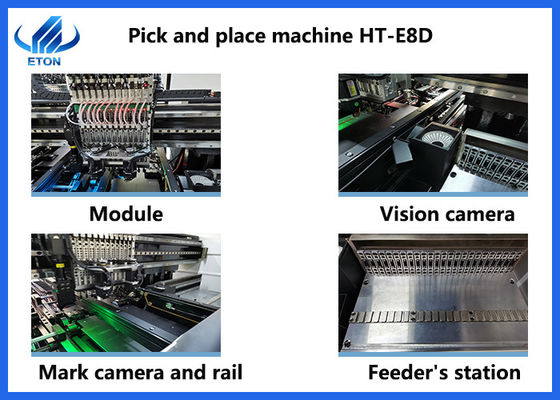

Exclusieve gepatenteerde technologie:
- Elektronisch voedingssysteem.
- Visie uitlijning vlucht identificatie, Mark correctie.
- Niet-stop materiaal herladen functie.
- Automatische optimalisatie na het genereren van coördinaten, enz.
Parameter van de machine
| Model |
HT-E8D-1200 |
| Afmeting |
3150 mm*2250 mm*1650 mm |
| Totaal gewicht |
2500 kg |
| PCB-lengte breedte |
Max: 1200*300 mm
Min:100*100 mm
|
| PCB-dikte |
0.5-5 mm |
| PCB-klemmen |
Verstelbare druk pneumatische |
| Montage-modus |
Groepsplukken en apart plaatsen, apart plukken en apart plaatsen |
| Montageprecisie |
± 0,04 mm |
| Montage snelheid |
90000CPH |
| Aantal voedingsstations |
48 PCS enkelvoudige module |
| Aantal koppen |
24 PCS enkelvoudige module |

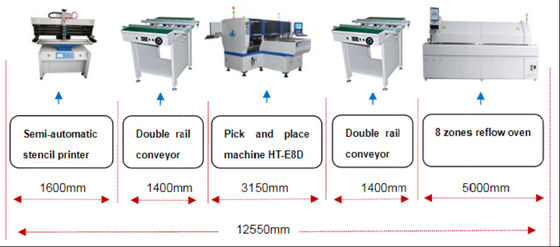

SMT Lijnoplossing
De voor de semi-automatische productielijn vereiste apparatuur omvat:
- met een diameter van niet meer dan 50 mm:de soldeerpasta wordt op het PCB-pad afgedrukt via het stensil;
- Vervangings- en plaatsmachine:de led-chips of andere onderdelen op de voorgeschreven plaats op het PCB-bord monteren;
- Terugstroomoven:de soldeerpasta smelten om aan de montageonderdelen te laten hechten;
- Vervoerder:inspecteren de plaatsing en soldeerkwaliteit, en ook een rol spelen bij het overbrengen van PCB-platen en buffering op de SMT-productielijn
Certificaten
Als ervaren fabrikant van SMT-machines hebben wij een aantal intellectuele eigendomstechnologieën verkregen, waaronder 9 uitvindingspatenten, 112 praktische patenten, 12 softwarecopyrights,met onze gewonnen R & D afdeling voor productie en inspectieEn ook de overzeese certificaten als CE, CCC, SIRA,
enzovoort.
Ons voordeel.
We kunnen SMT-lijnoplossing voor u leveren!
Verpakkings- en plaatsmachine/reflowoven/stensilprinter/PCB-transportband/SPI/AOI.etc.
1.Lichtfabriek voor: ledlampen, DOB, lens, panelenlicht, verlichting, straatlicht, buis,0.5m, 1m strip licht, enz.
2.Bevorderen van buitenlandse ingenieurs voor gratis installatie en gratis opleiding.
3.TOP merk van China SMT machine fabrikant,500 werknemers voor ETON
Gerelateerde machine
ETON is een toonaangevende SMT hogesnelheid pick and place machine fabrikant in China, en we bieden ook een hele lijn oplossing met randapparatuur zoals stencil printer, transportband, lijm dispenser,overgangsoven en reflowoven, enz..
