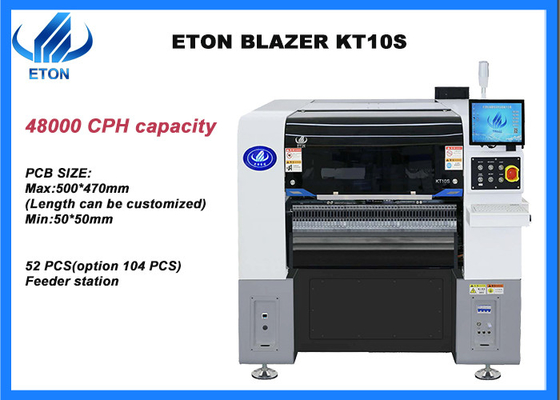

Eén stuk gietstructuur Hoogwaardige 52-feeder sattion SMT-machine
Beschrijving
Geïntegreerde plaatskop
Het is lichtgewicht en de kop is integraal gevormd, en de 10 sets Z-as worden onafhankelijk aangestuurd door een modulaire magnetische lineaire motor, die de snelheid, nauwkeurigheid en stabiliteit aanzienlijk verbetert.
Hoofdkenmerken van de machine
- Eén module X, Y, Z-as high-end magnetische lineaire motor, hoge precisie dan klassiek model
- Y-as dubbele aandrijving portier, hogere snelheid meer stabiliteit
- De plaatsing hoofd nemen onafhankelijke vacuüm detectie, verbeteren van de plaatsing prestaties
- Offline programmering, tijdsbesparing bij overstap
- Uitgerust met coördinatenimportfunctie, intelligenter
Hoofdparameter van de machine
| Model |

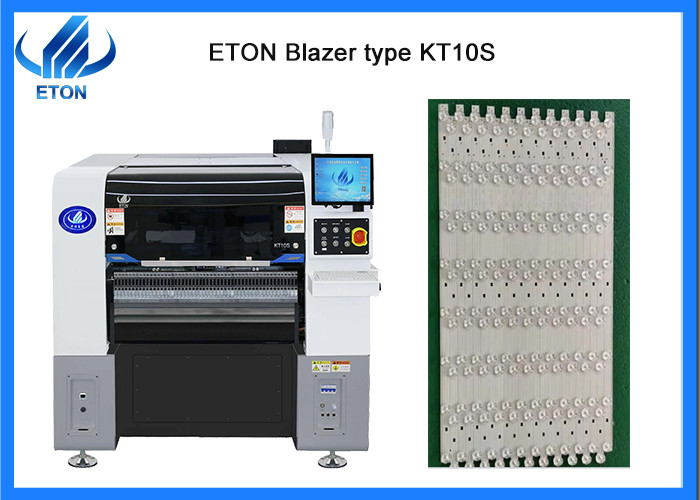

KT10S |
| Afmeting |
1460*2015*1654 mm |
| Totaal gewicht |
2080 kg |
| PCB-grootte |
Max: 500*470mm ((Langte kan worden aangepast) Min: 50*50mm |
| PCB-dikte |
0.5-5 mm |
| Montageprecisie |
CHIP±0,03 mm, QFP±0,025 mm, Cpk ¥1,0 (±3σ) |
| Montage snelheid |
48000 CPH ((Optimale snelheid) |
| Componenten |
LED, condensator, weerstand, gevormde componenten, enz. |
| Energieverbruik |
220AC 50HZ 1,5 kW |
| Voedingsstation |
52 PCS (optie 104 PCS), IC-bak optie |
| Aantal koppen |
10 stuks |
Markt
Onze producten worden geëxporteerd naar meer dan 30 landen en regio's.
Zoals Zuid-Korea, Turkije, Egypte, India, Rusland, Amerika, Brazilië, Tunesië, Polen, Litouwen, Zuid-Afrika, Iran, Vietnam, Pakistan, Saoedi-Arabië, Oezbekistan, Nigeria, Duitsland, enz.
Gerelateerde machine
ETON is een toonaangevende SMT hogesnelheid pick and place machine fabrikant in China, en we bieden ook een hele lijn oplossing met randapparatuur zoals stencil printer, transportband, lijm dispenser,overgangsoven en reflowoven, enz..
SMT Lijnoplossing
De voor de semi-automatische productielijn vereiste apparatuur omvat:
- met een diameter van niet meer dan 50 mm:de soldeerpasta wordt op het PCB-pad afgedrukt via het stensil;
- Vervangings- en plaatsmachine:de led-chips of andere onderdelen op de voorgeschreven plaats op het PCB-bord monteren;
- Terugstroomoven:de soldeerpasta smelten om aan de montageonderdelen te laten hechten;
- Vervoerder:inspecteren de plaatsing en soldeerkwaliteit, en ook een rol spelen bij het overbrengen van PCB-platen en buffering op de SMT-productielijn
