Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Garantie: | 1 jaar | Toepassing: | LEIDENE strook |
---|---|---|---|
Stroomvoorziening: | 380AC 50HZ | Gewicht: | 1700kg |
Opzettende snelheid: | 200000-250000 CPH | Afmeting: | 3100*2300*1550 mm |
Voeders: | 68 PCs | PCB-dikte: | 0.51.5mm |
Hoog licht: | LED SMT-chipmonter van elke lengte,250 mm LED SMT-chipmonter,Rollen LED-chipmontage-machine |

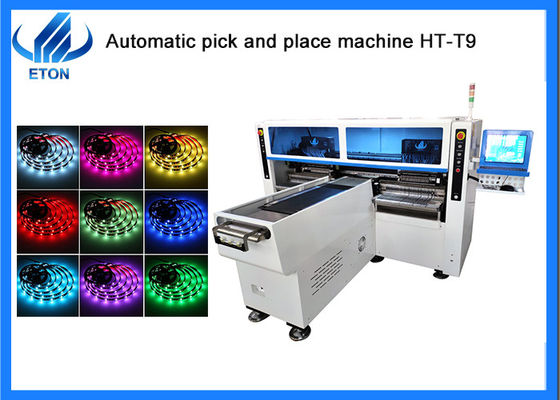

250MM*Rolstrooklamp van elke lengte met een capaciteit van 250000 SMT-machine
Kenmerken
IPC9850 Capaciteit: 200000 tot 250000 CPH
Het octrooinnummer: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Technische parameter
Model | HT-T9 |
Afmeting | |
Lange | 3100 mm |
Breedte | 2300 mm |
Hoogte | 1550 mm |
Totaal gewicht | 1700 kg |
PCB's | |
PCB lengte breedte | 250 mm*alle lengtes |
PCB-dikte | 00,5-1,5 mm |
PCB-klemmen | Verstelbare druk pneumatische |
Montage-modus | Groep te nemen en groep te monteren |
O.S. | |
Systemen | Windows 7 |
Software | Onderzoek en ontwikkeling onafhankelijk |
Afbeelding | Aanraakscherm |
Invoerapparaat | Toetsenbord, muis |
Visie-systeem | |
Nummer van de camera | 5 PCS (digitale camera) |
Gelijkstelling van het zicht, MARK-correctie | |
Verhoogde precisie | ±0,02 mm |
Montagehoogte | 5 mm |
Verhoogde snelheid | 200000 tot 250000 CPH |
Componenten | LED 3014/ 3020/ 3528/ 5050 en condensatoren, weerstanden, bruggerectificeerders, enz. |
De snelheid van de componenten | 0.5 mm |
Nummer van het voedingsstation | 68 stuks |
Aantal sproeiers | 68 stuks |
Kracht | 380AC 50 HZ |
Energieverbruik | 6 kW |
Operatieomgeving | 23°C ± 3°C |
Transmissie via transportband | Maximale lengte:1000 mm |
Transmissie snelheid | > 500 mm/sec |
Vervoerrichting | Single ((links→ rechts of rechts→ links) |
Transmissie-modus | Online aandrijving |
Positiemodus | Optische |
Gasverbruik | 0.4-0.6mpa (4-6kgf/cm2)150N/min |
Elektrische bediening | Onafhankelijk onderzoek en ontwikkeling door ETON |
Motion control card module 1 set | Onafhankelijk onderzoek en ontwikkeling door ETON |
X, Y, Z-as Rij richting | High-end magnetische lineaire motor + servomotor |
Voedingswijze | Elektrische voedingsbak met dubbele motor |
Applicatie op de machine
Onze tentoonstellingen
Als een ervaren bedrijf van de handel SMT pick and place machine met meer dan 30 landen en regio's aan boord, Eton heeft deelgenomen aan vele tentoonstellingen van buitenlandse landen,zoals de India Mumbai Exhibition, India Delhi Exhibition, Egypte Exhibition, Turkije Exhibition, Pakistan Exhibition, etc. En ook hebben we deelgenomen aan onze binnenlandse tentoonstelling, zoals Guangzhou Guangya Exhibition,Shanghai München tentoonstelling, Chongqing LED-lichttentoonstelling, enz.
Gerelateerde machine

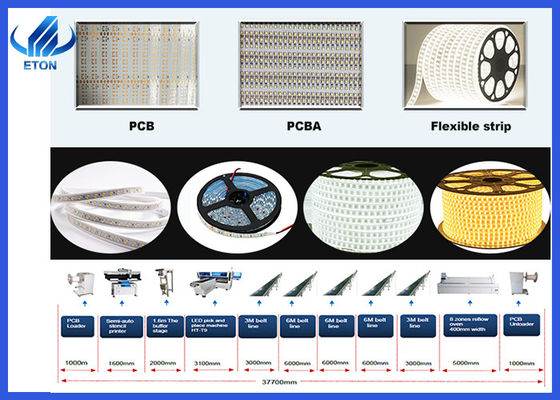

Wekan een hele SMT-productielijn leveren,LED-productielijn:
1.Pick en plaats machine
2. laadmachine
3. Transportmachine
4. Stenselprinter
5. reflowovenmachine
6. Onlaadmachine
7. Soldeerpasta-mixer
8. Rol naar rol led strip licht assemblage machine
