Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Garantie: | 1 jaar | Toepasselijke onderdelen: | 0402 |
|---|---|---|---|
| Naam: | SMT pick and place machine, SMT chipmount | Toepassing: | SMT-productielijn |
| Voorwaarde: | Nieuw, 100% origineel, gloednieuw. | Naam van het product: | Plaatsmachine\LED-monter\LED-assemblage-machine |
| Montage snelheid: | 45000 CPH | Type: | Automatisch |
| Gebruik: | De Assemblage van de kringsraad, SMT die Machine, SMD, leiden opzetten | Artikel 1: | LED-smd-chipmonter |
| Hoog licht: | 45000CPH SMT-productieapparatuur,Vervaardigingsapparatuur voor lineaire motoren SMT,Magnetische motoren SMT-productieapparatuur |
||

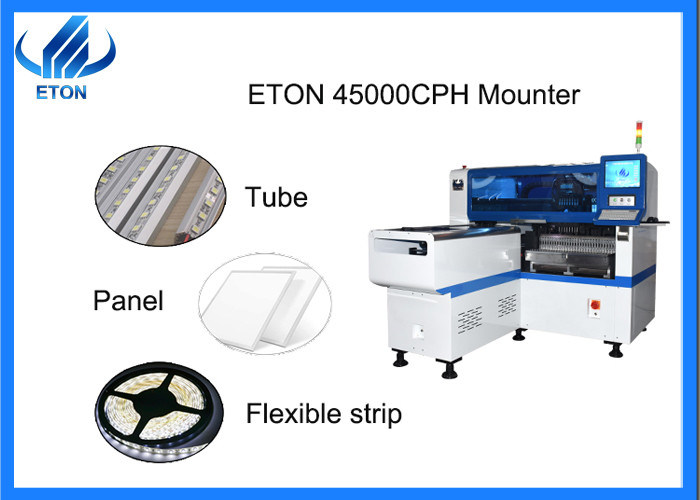

HT-E8S-1200 SMT Montage machine magnetische lineaire motor 45000CPH in productie
Technische parameter
HT-E8S-1200 is een SMT-machine die speciaal is ontworpen voor de productie van lenzen met een optimale capaciteit van 45000CPH.
| Componenten | LED-chip,condensatoren,resistoren,IC,RGB,vormige componenten, enz. |
| Totaal gewicht | 1700 kg |
| Montagehoogte | < 15 mm |
| PCB-dikte | 0.5-5 mm |
| Afbeelding | Touchscreen |
| Montage-modus | Groepsplukken en afzonderlijk plaatsen,afzonderlijk plukken en afzonderlijk plaatsen |
| Software | Onderzoek en ontwikkeling onafhankelijk |
| Positiekamera | Visie voor de vluchtidentificatie + MARK-correctie |
| Invoerapparaat | Toetsenbord, muis. |
| Nummer van de camera | 2 sets geïmporteerde camera's |
| PCB lengte breedte | Max:1200*350 mm Min:100*100 mm |
| Montage herhaling Precisie | ±0,04 mm chip |
| Lengte*breedte*hoogte | 2550 mm*1650 mm*1550 mm |
| Verhoogde snelheid | 45000 CPH (optimaal) |
| PCB-klemmen | Verstelbare druk pneumatische |
Hoofdstuk van de machine:
Drie hoofdonderdelen: software, elektrische en mechanische.
Machineonderdelen en functies
Mainframe: De hersenen van een machine die feedbacksignalen verzamelt en verwerkt voordat hij instructies geeft
Elektrische doos: alle circuits van de machine zijn geïntegreerd in de elektrische doos.
Circuit board: bedient verschillende onderdelen van de machine
Servomotor: nadat de servomotor is aangedreven, draait hij positief en negatief en drijft hij de schroefstaaf om te draaien door de schroefstaaf met de koppeling te verbinden, waardoor hij (montagehoofd,transportplatform) om een lineaire wisselbeweging uit te voerenEen servomotor regelt een schroef.
lineaire motor: magnetische lineaire motor, door middel van een externe elektrische verbinding om de aandrijver een magnetisch veld te genereren, stator zelf is een permanente magneet,bewegende stator door de wisselwerking tussen de magnetische polen om de montage hoofd wisselende beweging te maken.
Magnetische roosterregelaar: contactloos scannen van het magnetisch veld en de analoge meetwaarde in absoluut of incrementaal uitgangssignaal, hoge detectie nauwkeurigheid, snelle reactiesnelheid,tot op zekere hoogte bepaalt de nauwkeurigheid van de kop montage.
Lineaire geleidingsrails: worden gebruikt om het bewegende onderdeel (montagehoofd, transportplatform) te ondersteunen en te begeleiden, volgens de opgegeven richting om een hoge precisie te hebben met een wisselbeweging
Stepmotor: de spoorbreedte wordt aangepast door de motor aan te passen om de gordelverbindingsschroef aan te drijven, zodat deze geschikt is voor de installatie van verschillende circuits van klanten.De vervoermotor aandrijft de riem, die het printbord aandrijft.
SMT-productielijn
De semi-automatische productielijn
Soldeerpasta-drukmachine, transportband, pick-and-place-machine, reflowoven.
De volledig automatische productielijn
PCB-laders, transportbanden, transplanteringsmachines, bufferframe, automatische drukmachines, pick-and-place-machines, riemvervoergeleider, reflowoven, PCB-afladers.
BedrijfsadvertentieVoordelen
We hebben een langdurige samenwerking opgebouwd met een aantal sterke fabrieken!
We zijn al 20 jaar op dit gebied gespecialiseerd.
We hebben onze eigen professionele ontwerpers.
We hebben 50.000 vierkante meter industrieel park.
Uitstalling
Ons bedrijf neemt elk jaar deel aan vele tentoonstellingen in binnen- en buitenland,
U ziet de stand van ETON op enkele bekende grootschalige tentoonstellingen in China, waaronder grootschalige tentoonstellingen in Shenzhen, Guangzhou, Chongqing, Shanghai en andere plaatsen.
Buitenlandse tentoonstellingen omvatten tentoonstellingen in meer dan 20 landen, waaronder Mumbai, Delhi, Egypte, Turkije en Vietnam.
Veelgestelde vragen
1Waarom nemen we de slimme elektronische voeders aan?
Onze machines nemen de slimme elektronische voeders over, die stabieler, universeeler en intelligenter zijn.
De voersnelheid van de elektronische voerder is sneller dan die van de traditionele pneumatische voerder.
Het is de bedoeling van de Commissie om de volgende maatregelen te treffen:
2Wat is de hoogste productiecapaciteit en precisie van onze LED pick and place machine?
De productiecapaciteit van onze machine kan 250000 chips per uur bereiken.
Het gebied van LED pick and place machine. Onze nauwkeurigheid kan 0,02 mm bereiken, we nemen visuele positionering,
correctie van vluchtidentificatiemerk en intelligent industrieel besturingssysteem.
3En onze technologiepatenten en certificaten?
We hebben veel technologische patenten die wereldwijd de eerste uitvinding zijn. We hebben een rijke ervaring in onderzoek en ontwikkeling en hebben SIRA We zijn goedgekeurd als de nationale high-tech enter
