Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gewicht: | 1700kg | Opzettende snelheid: | 200000-250000 CPH |
---|---|---|---|
Stroomvoorziening: | 380AC 50HZ | Voorwaarde: | Nieuw |
Productnaam: | Automatische SMT-oogst en plaatsmachine | Afmeting: | 2700*2300*1550mm |
Voeders: | 68 PCs | PCB-dikte: | 0.5-5 mm |
Garantie: | 1 jaar | ||
Hoog licht: | Tube Light ETON SMT machine,Kies en plaats ETON SMT machine,T10 tube pick and place machine |

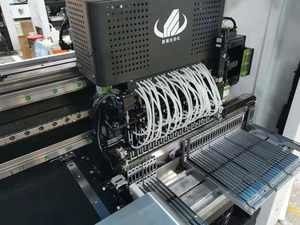

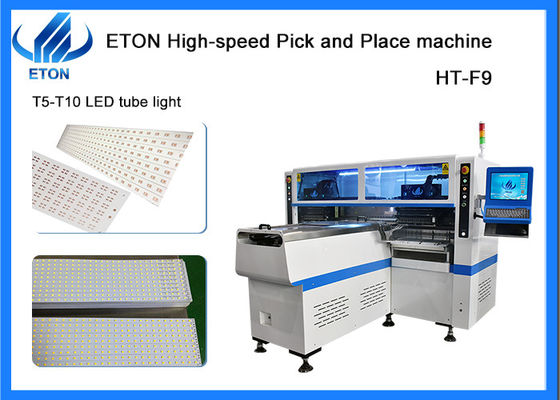

T5,18,19,T10 buis licht 250K hoge snelheid SMT pick en plaats machine
Certificaten
Als ervaren fabrikant van SMT-machines hebben wij een aantal intellectuele eigendomstechnologieën verkregen, waaronder 9 uitvindingspatenten, 200 praktische patenten, 49 software-copyrights,met onze gewonnen R & D afdeling voor productie en inspectieEn ook de overzeese certificaten als CE, CCC, SIRA,
enzovoort.
Kenmerken
Model | HT-F9 |
Afmeting | |
Lange | 2700 mm |
Breedte | 2300 mm |
Hoogte | 1550 mm |
Totaal gewicht | 1700 kg |
PCB's | |
PCB lengte breedte | Max:1200*330 mm Min:100*100 mm |
PCB-dikte | 0.5-5 mm |
PCB-klemmen | Verstelbare druk pneumatische |
Montage-modus | Groep te nemen en groep te monteren |
O.S. | |
Systemen | Windows 7 |
Software | Onderzoek en ontwikkeling onafhankelijk |
Afbeelding | Aanraakscherm |
Invoerapparaat | Toetsenbord, muis |
Visie-systeem | |
Nummer van de camera | 5 PCS (digitale camera) |
Gelijkstelling van het zicht, MARK-correctie | |
Herhaling van de precisie van de montage | ±0,02 mm (herhalingsnauwkeurigheid) |
Montagehoogte | 5 mm |
Optimale montage snelheid | 200000 tot 250000 CPH |
Componenten | LED 3014/ 3020/ 3528/ 5050 en condensatoren, weerstanden, bruggerectificeerders, enz. |
Componentenruimte | 0.5 mm |
Nummer van het voedingsstation | 68 stuks |
Aantal koppen | 68 stuks |
Kracht | 380AC 50 HZ |
Energieverbruik | 6 kW |
Operatieomgeving | 23°C ± 3°C |
Transmissie via transportband | Maximale lengte:1200 mm |
Transmissie snelheid | > 500 mm/sec |
Vervoerrichting | Single ((links→ rechts of rechts→ links) |
Transmissie-modus | Online aandrijving |
Positioneringswijze | Optische |
Air Supply | 0.4-0.6mpa (4-6kgf/cm2)150N/min |
Elektrische bediening | Onafhankelijk onderzoek en ontwikkeling door ETON |
Motion control card module 1 set | Onafhankelijk onderzoek en ontwikkeling door ETON |
X, Y, Z-as Rij richting | High-end magnetische lineaire motor + servomotor |
Voedingswijze | Elektrische voedingsbak met dubbele motor |
Markt
ETON bedrijf die niet alleen leveren onze high speed SMT machine in de Chinese markt, maar ook overzeese markt om onze klant te laten genieten van een site service, efficiënte productie enlaag verbruik.
Applicatie op de machine
Applicatie: van toepassing op de 0,6M,0.9M,1.2M rigide PCB en 0.5M,1M LED flexibele strip. En ook geschikt voor het monteren van buis, lichtpaneel, bol enz.
PCB-grootte: Max:1200*330 mm; Min:100*100 mm.
Pakketten
Wat betreft het pakket van de machine, we zetten het in film verpakking en schuim katoen, om te voorkomen dat het stof en water van het beschermen van de machine en droog te houden van de machine tijdens het vervoer,en uitgerust met houten dozen voor transport naar de gespecificeerde haven.
