Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Toepassing: | LEIDENE strook | Stroomvoorziening: | 380AC 50HZ |
|---|---|---|---|
| Garantie: | 1 jaar | Vermogen: | Nieuw |
| Gewicht: | 3100 kg | Opzettende snelheid: | Dubbelzijdig: 500.000 CPH Enkelzijdig: 250.000 CPH (optimale snelheid) |
| Afmeting: | (L)3454*(B)3035*(H)1777 mm | PCB-dikte: | 0.1-0.5 mm |
| Hoog licht: | Roll Strip SMT plaatsmachine,200 m strip SMT plaatsingsmachine,Twee keer plukken SMT plaatsingsmachine |
||

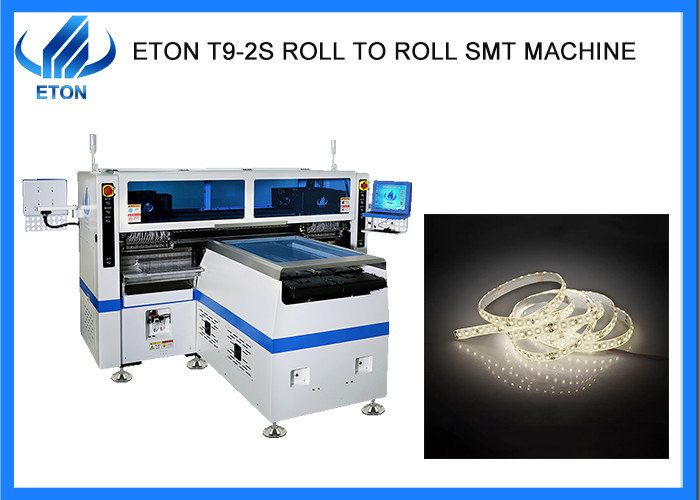

TTwee keer plukken en één keer plaatsen200 rollen stripplaatsingsmachine
Beschrijving
FEtude 1 Hoge productiviteit
De positie van de componenten kan worden aangepast op basis van de PCB-padpitch, minimaal 6,5 mm.
Recognition camera registreert de onderdeel lek positie van PCB,en vul de ontbrekende onderdeel dienovereenkomstig.
De plaatsingshoofd gebruikt de methode van twee keer plukken en eenmaal plaatsen. De plaatsingstijd wordt met de verbeterde plaatsingswijze sterk verkort, de uitstekende optimale capaciteit bereikt 500000CPH.
FEtude 2 FLEXIBELE productie
1 meter per cyclus.
Het bereik van het voedingsstation is twee keer zo groot als dat van het plaatsingshoofd, kan vier soorten materialen tegelijk produceren.
| Model | T9-2S |
| Afmeting | |
| Lange | 3454 mm |
| Breedte | 3035 mm |
| Hoogte | 1777 mm |
| Totaal gewicht | 3100 kg |
| PCB's | |
| PCB lengte breedte | 250 (± 10 mm) *Elke lengte |
| PCB-dikte | 00,1-0,5 mm |
| PCB-klemmen | Vacuumaadsorptie, cilinderclamping, spoorbreedte verstelbaar |
| Montagewijze | Groepspicking en groepsplaatsing |
| Visie-systeem | |
| Nummer van de camera | 10 sets (digitale camera) |
| Gelijkstelling van het zicht+Markercorrectie | |
| Verhoogde precisie | ± 0,05 mm |
| Montagehoogte | ≤ 5 mm |
| Verhoogde snelheid | Dubbele zijde: 500000CPH, eenzijdige zijde: 250000CPH ((Optimale snelheid) |
| Componenten | LED3014/3020/2835/5050 en weerstand, condensatoren, bruggerigstellers enz. |
| Kracht | 380AC 50HZ |
| Energieverbruik | 9.6 KW |
| Operatieomgeving | 23°C ± 3°C |
| Transmissie via transportband | Maximale lengte:1000 mm |
| Transmissie snelheid | > 500 mm/sec |
| Vervoerrichting | Eenvoudig (links>rechts) |
| Transmissie-modus | Online aandrijving |
| Positiemodus | Optische |
| Luchtvoorziening | 0.4-0.6mpa (4-6kgf/cm2)150N/min |
| Elektrische bediening | Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 2 set | Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting | Hoogwaardige magnetische lineaire motor + servomotor |
| Voedingssysteem | |
| Nummer van het voedingsstation | Dubbele zijde:136 PCS ((eenzijdige zijde:68 PCS) |
| Aantal koppen | Dubbele zijde:136 PCS ((eenzijdige zijde:68 PCS) |
| Voedingswijze | Intelligente elektrische voeder met dubbele motor |
Markt
In India: SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, CENTURY LED, AUTOPAL, SKYQUAD, NTL, KONARK, CEPL, FLARE, SLS zijn een van onze grote klanten.
In Turkije: ACK, KENDAL, KING LED zijn een van onze grote klanten.
In Vietnam: RangDong, TAMKIM zijn een van onze grote klanten.
In Egypte: UNISTAR is een van onze grote klanten.
In Tunesië: SKY INDUSTRIES, FAWANIS zijn een van onze grote klanten
Pakketten
Onze pakket stap is het blazen volgen:
STAP 1: Filmverpakking om stof en water te voorkomen;
STAP 2: Verpakking in een schuimwatten film om de buitenkant van de machine te beschermen;
STAP 3: Vacuumpapierverpakking en vochtbestendige zak, om tijdens het vervoer droog te blijven;
STAP 4: Voorziening met stevige houten dozen om de veiligheid van de machine te garanderen en vervolgens vervoer met vrachtwagens naar de aangegeven haven.
Levering: over zee, door de lucht of over land.
