Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Garantie: | 1 jaar | Toepassing: | LEIDENE strook |
|---|---|---|---|
| Stroomvoorziening: | 380AC 50HZ | Vermogen: | Nieuw |
| Gewicht: | 3100 kg | Opzettende snelheid: | Dubbelzijdig: 500.000 CPH Enkelzijdig: 250.000 CPH (optimale snelheid) |
| Afmeting: | (L)3454*(B)3035*(H)1777 mm | Voeders: | Dubbelzijdig: 136 stuks (enkelzijdig: 68 stuks) |
| PCB-dikte: | 0.1-0.5 mm | ||
| Hoog licht: | 1M/Cycle SMT-plaatsingsmachine,Flexible Strip SMT Placement Machine CE,Dubbelzijdige voeders SMT plaatsingsmachine |
||

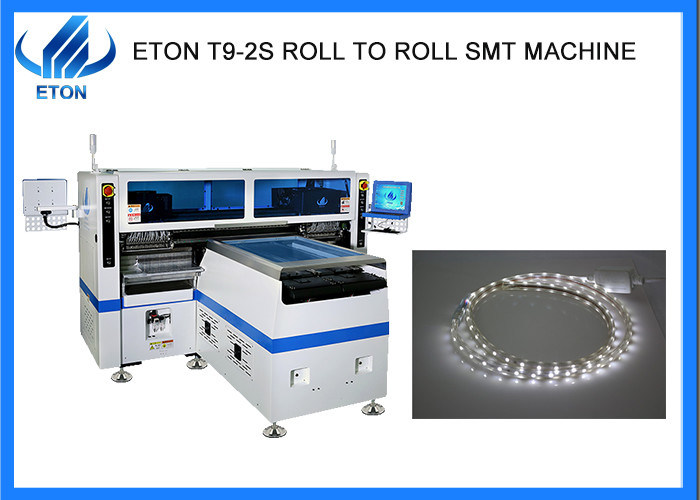

1M per cyclusSMT-machine voor het opstellen van flexibele banden met hoge snelheid
Dschriftelijk
FEtude 1 Hoge productiviteit

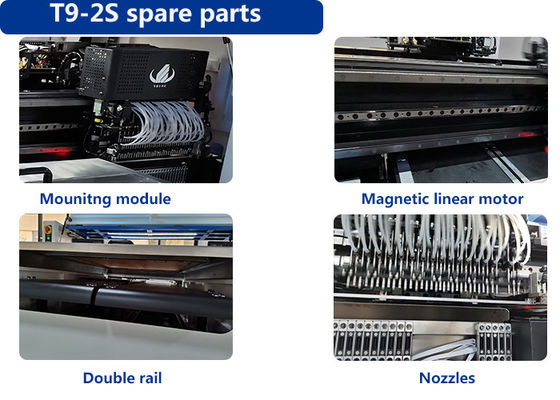

nETON Tech verstelbare plaatskop
De positie van de componenten kan worden aangepast op basis van de PCB-padpitch, minimaal 6,5 mm.
Recognition camera registreert de onderdeel lek positie van PCB,en vul de ontbrekende onderdeel dienovereenkomstig.
De plaatsingshoofd gebruikt de methode van twee keer plukken en eenmaal plaatsen. De plaatsingstijd wordt met de verbeterde plaatsingswijze sterk verkort, de uitstekende optimale capaciteit bereikt 500000CPH.
FEtude 2 FLEXIBELE productie
1 meter per cyclus.
Het bereik van het voedingsstation is twee keer zo groot als dat van het plaatsingshoofd, kan vier soorten materialen tegelijk produceren.
| Model | T9-2S |
| Afmeting | |
| Lange | 3454 mm |
| Breedte | 3035 mm |
| Hoogte | 1777 mm |
| Totaal gewicht | 3100 kg |
| PCB's | |
| PCB lengte breedte | 250 (± 10 mm) *Elke lengte |
| PCB-dikte | 00,1-0,5 mm |
| PCB-klemmen | Vacuumaadsorptie, cilinderclamping, spoorbreedte verstelbaar |
| Montagewijze | Groepspicking en groepsplaatsing |
| Visie-systeem | |
| Nummer van de camera | 10 sets (digitale camera) |
| Gelijkstelling van het zicht+Markercorrectie | |
| Verhoogde precisie | ± 0,05 mm |
| Montagehoogte | ≤ 5 mm |
| Verhoogde snelheid | Dubbele zijde: 500000CPH, eenzijdige zijde: 250000CPH ((Optimale snelheid) |
| Componenten | LED3014/3020/2835/5050 en weerstand, condensatoren, bruggerigstellers enz. |
| Kracht | 380AC 50HZ |
| Energieverbruik | 9.6 KW |
| Operatieomgeving | 23°C ± 3°C |
| Transmissie via transportband | Maximale lengte:1000 mm |
| Transmissie snelheid | > 500 mm/sec |
| Vervoerrichting | Eenvoudig (links>rechts) |
| Transmissie-modus | Online aandrijving |
| Positiemodus | Optische |
| Luchtvoorziening | 0.4-0.6mpa (4-6kgf/cm2)150N/min |
| Elektrische bediening | Onafhankelijk onderzoek en ontwikkeling door ETON |
| Motion control card module 2 set | Onafhankelijk onderzoek en ontwikkeling door ETON |
| X, Y, Z-as Rij richting | Hoogwaardige magnetische lineaire motor + servomotor |
| Voedingssysteem | |
| Nummer van het voedingsstation | Dubbele zijde:136 PCS ((eenzijdige zijde:68 PCS) |
| Aantal koppen | Dubbele zijde:136 PCS ((eenzijdige zijde:68 PCS) |
| Voedingswijze | Intelligente elektrische voeder met dubbele motor |
Applicatie op de machine
T9-2S is een hogesnelheid pick en plaats machine die is van toepassing op flexibele lichtstrips van elke lengte
3.1 PCB Grootte: 250 mm*alle lengtes
3.2 Voor toepassingen
5m, 10m, 50m, 100m of flexibele lichtstrips van elke lengte, RGB kunnen worden gemonteerd.
SMT Lijnoplossing
