Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Garantie: | 1 jaar | Naam: | De automatische Oogst van SMT en Plaatsmachine |
---|---|---|---|
Toepassing: | rol naar rol LED strip | Stroomvoorziening: | 380AC 50HZ |
Vermogen: | Nieuw | Gewicht: | 3100 kg |
Opzettende snelheid: | Dubbelzijdig: 500.000 CPH Enkelzijdig: 250.000 CPH (optimale snelheid) | Afmeting: | (L)3454*(B)3035*(H)1777 mm |
Voeders: | Dubbelzijdig: 136 stuks (enkelzijdig: 68 stuks) | PCB-dikte: | 0.1-0.5 mm |
Hoog licht: | LED-rolband SMT-monter,SMT-machine voor rollen,SMT-machine voor striprol |

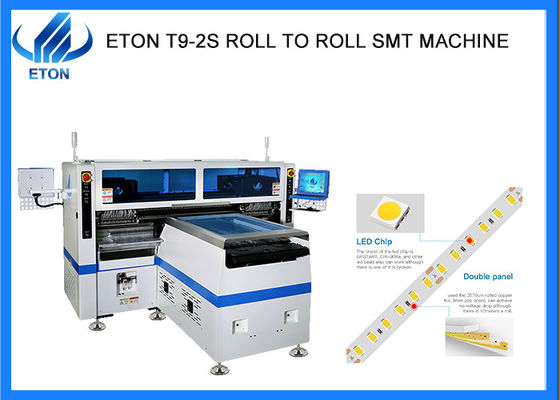

Ultra-hoge snelheidscapaciteit500K ROLL TO ROLL SMT machine
Beschrijving
FEtude 1 Hoge productiviteit
De positie van de componenten kan worden aangepast op basis van de PCB-padpitch, minimaal 6,5 mm.
Recognition camera registreert de onderdeel lek positie van PCB,en vul de ontbrekende onderdeel dienovereenkomstig.
De plaatsingshoofd neemt de methode van twee keer plukken en eenmaal plaatsen. De plaatsingstijd is sterk verkort met de verbeterde plaatsingswijze, uitstekende optimale capaciteit bereiken 500000CPH.
FEtude 2 FLEXIBELE productie
1 meter per cyclus.
Het bereik van het voedingsstation is twee keer zo groot als dat van het plaatsingshoofd, kan vier soorten materialen tegelijk produceren.
Model | T9-2S |
Afmeting | |
Lange | 3454 mm |
Breedte | 3035 mm |
Hoogte | 1777 mm |
Totaal gewicht | 3100 kg |
PCB's | |
PCB lengte breedte | 250 (± 10 mm) *Elke lengte |
PCB-dikte | 00,1-0,5 mm |
PCB-klemmen | Vacuumaadsorptie, cilinderclamping, spoorbreedte verstelbaar |
Montagewijze | Groepspicking en groepsplaatsing |
Visie-systeem | |
Nummer van de camera | 10 sets (digitale camera) |
Gelijkstelling van het zicht+Markercorrectie | |
Verhoogde precisie | ± 0,05 mm |
Montagehoogte | ≤ 5 mm |
Verhoogde snelheid | Dubbele zijde: 500000CPH, eenzijdige zijde: 250000CPH ((Optimale snelheid) |

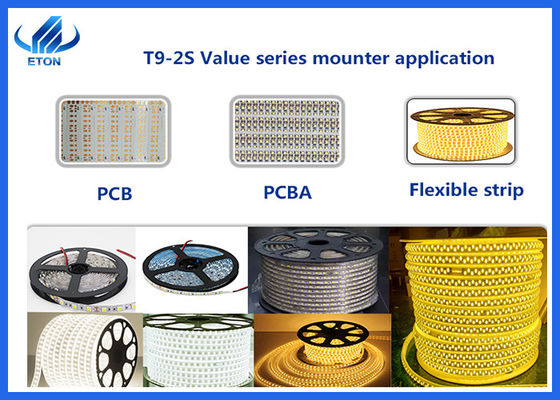

Componenten | LED3014/3020/2835/5050 en weerstand, condensatoren, bruggerigstellers enz. |
Kracht | 380AC 50HZ |
Energieverbruik | 9.6 KW |
Operatieomgeving | 23°C ± 3°C |
Transmissie via transportband | Maximale lengte:1000 mm |
Transmissie snelheid | > 500 mm/sec |
Vervoerrichting | Eenvoudig (links>rechts) |
Transmissie-modus | Online aandrijving |
Positiemodus | Optische |
Luchtvoorziening | 0.4-0.6mpa (4-6kgf/cm2)150N/min |
Elektrische bediening | Onafhankelijk onderzoek en ontwikkeling door ETON |
Motion control card module 2 set | Onafhankelijk onderzoek en ontwikkeling door ETON |
X, Y, Z-as Rij richting | Hoogwaardige magnetische lineaire motor + servomotor |
Voedingssysteem | |
Nummer van het voedingsstation | Dubbele zijde:136 PCS ((eenzijdige zijde:68 PCS) |
Aantal koppen | Dubbele zijde:136 PCS ((eenzijdige zijde:68 PCS) |
Voedingswijze | Intelligente elektrische voeder met dubbele motor |
SMT-opstelling:
Uitstalling
Als een ervaren bedrijf van de handel SMT pick and place machine met meer dan 30 landen en regio's aan boord, Eton heeft deelgenomen aan vele tentoonstellingen van buitenlandse landen,zoals de India Mumbai Exhibition, India Delhi Exhibition, Egypte Exhibition, Turkije Exhibition, Pakistan Exhibition, etc. En ook hebben we deelgenomen aan onze binnenlandse tentoonstelling, zoals Guangzhou Guangya Exhibition,Shanghai München tentoonstelling, Chongqing LED-lichttentoonstelling, enz.
Veelgestelde vragen
V. Welke diensten kunt u leveren?
- A.
1)We bieden een complete lijnoplossing voor onze klanten;
Q. Heeft uw machine kwaliteitscertificaten?
A. We zijn een high-tech onderneming met CE, SIRA, CCC, ISO bekroond als "Well-know merk" en vele technologie patenten, en hebben rijke ervaring (meer dan 11 jaar) in LED licht productielijn programma.
Q. Kan u CIF accepteren als de aangegeven prijs?
A. Wij accepteren alleen EXW, omdat de aangegeven prijs voor beide partijen handig en goedkoper is.
Q. Kan ik gaan kijken of u de apparatuur aan India heeft verkocht?
A. Ja, we hebben onze machine in India verkocht, maar voor het feit dat we het niet kunnen beslissen voor mijn klant, maar ik zal proberen om contact op te nemen met mijn klant.Omdat niemand wil dat zijn concurrenten zijn productieplaats bezoeken..
Wat voor machine heb je?
A. We zijn de hogesnelheid SMT pick and place machine fabrikant, en ook we bouwen ons merk om efficiënter en gemakkelijker machine voor onze klanten.waardereeksen met hoge precisie en hoge productiviteit.
