Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Toepassing: | LEIDENE strook | Stroomvoorziening: | AC: 220±10%, 50/60HZ 1Φ 1.5KW |
|---|---|---|---|
| Vermogen: | Nieuw | Naam van het product: | Et-AL1025 |
| Garantie: | 1 jaar | Gewicht: | 600 kg |
| Afmeting: | 1754 (L) X1249 (W) X1600 (H) MM | PCB-dikte: | 0.5-5 mm |
| Druknauwkeurigheid: | 0.025mm | ||
| Hoog licht: | Automatische smd-machine met een hoog rendement,Automatische SMT-machine met flexibele banden,Flexible Strip automatische smd machine |
||

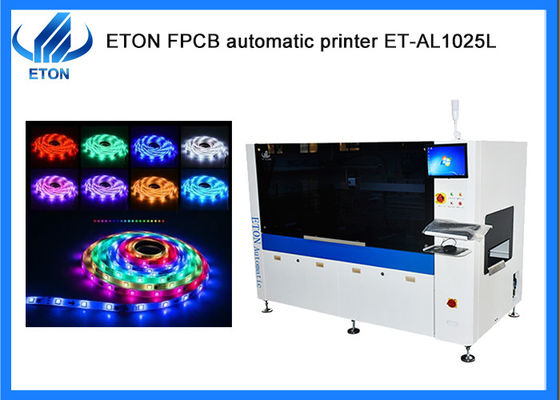

SMT-automatische SMT-machine met een hoog drukvermogen
Configuratie van de machine
● Programmabele ophangprinterkop
*Twee sets stappenmotor,de druk van de voorste en achterste schraper kan afzonderlijk worden ingesteld om de inconsistentie van de voorste en achterste afdruk te waarborgen die wordt veroorzaakt door vermoeidheidsdeformatie van het schrapermateriaal;
*Effectief beheersen van de slag, verbeteren van de druk efficiëntie, en voorkomen dat het lek van soldeerpasta;
● Standaard roestvrijstalen schraper, uniek ontwerp, verbetert de levensduur van het lemmet;
● Systemen om het gezichtsvermogen naar beneden uit te richten;
● CNC-geleidingsrails;
● industriële computer, Windows XP-interface besturingssysteem;
● Ingebouwd software-diagnosesysteem;
● SMEMA-interface.
Technische parameter
| Schermframes | Min Grootte | 850 mm |
| Maximale grootte | 550 mm | |
| Dikte | 25 tot 45 mm | |
| FPCB Min Grootte | 50 mm | |
| FPCB maximale grootte | 260 mm | |
| FPCB-dikte | 0.5~5 mm | |
| FPCB Warpage | Max. FPCB-diagonale 1% | |
| Transporthoogte | 900 ± 40 mm | |
| Vervoersrichting | Links naar rechts | |
| Transportsnelheid | Maximaal 1000 mm/s Programmeerbaar (instelbaar) | |
| Plaats van het bestuur | Ondersteuningssysteem | Spanning van het platform |
| Klemsysteem | Randklem bevestigd | |
| Afdrukkop | Twee onafhankelijke gemotoriseerde drukkoppen | |
| Squeegee snelheid | 6~300 mm/sec | |
| Druk van de squeegee | 0~10 kg/cm2 | |
| Squeegeehoek | 55° (Standaard) | |
| Typ van de spuitmachine | roestvrij staal ((Standaard), kunststof | |
| Snelheid van het scheiden van de stensels | 0.1~20 mm/sec Programmeerbaar | |
| Reinigingssysteem | Handreiniging | |
| Tabel Aanpassingsbereiken | X:±5 mm;Y:±5 mm;θ:±2° | |
| Machines | ||
| Herhalingspositie nauwkeurigheid | ±0,01 mm | |
| Accuraatheid van het drukwerk | ± 0,025 mm | |
| Cyclustijd | ≤ 9 s (exclusief drukwerk en reiniging) | |
| Gebehorende lucht | 4.5 tot en met 6 kg/cm2 | |
| Stroominvoer | AC:220±10%,50/60HZ 1Φ 1,5 kW | |
| Controlemethode | PC-controle | |
| Afmetingen van de machine | 1754 ((L) X1249 ((W) X1600 ((H) mm | |
| Gewicht van de machine | Ongeveer 600 kg. | |
| Vervoer van FPCB over plaathoogte | 20 mm | |
Certificaten
Als ervaren fabrikant van SMT-machines hebben wij een aantal technologieën van intellectueel eigendom verkregen, waaronder 9 uitvindingspatenten, 112 praktische patenten, 12 software-copyrights,met onze gewonnen R & D afdeling voor productie en inspectieEn ook de overzeese certificaten als CE, CCC, SIRA,
enzovoort.
Diensten
Gerelateerde machine
Wekan een hele SMT-productielijn leveren,LED-productielijn:
1.Pick en plaats machine
2. laadmachine
3. Transportmachine
4. Stenselprinter
5. reflowovenmachine
6. Onlaadmachine
7. Soldeerpasta-mixer
8. Rol naar rol led strip licht assemblage machine
